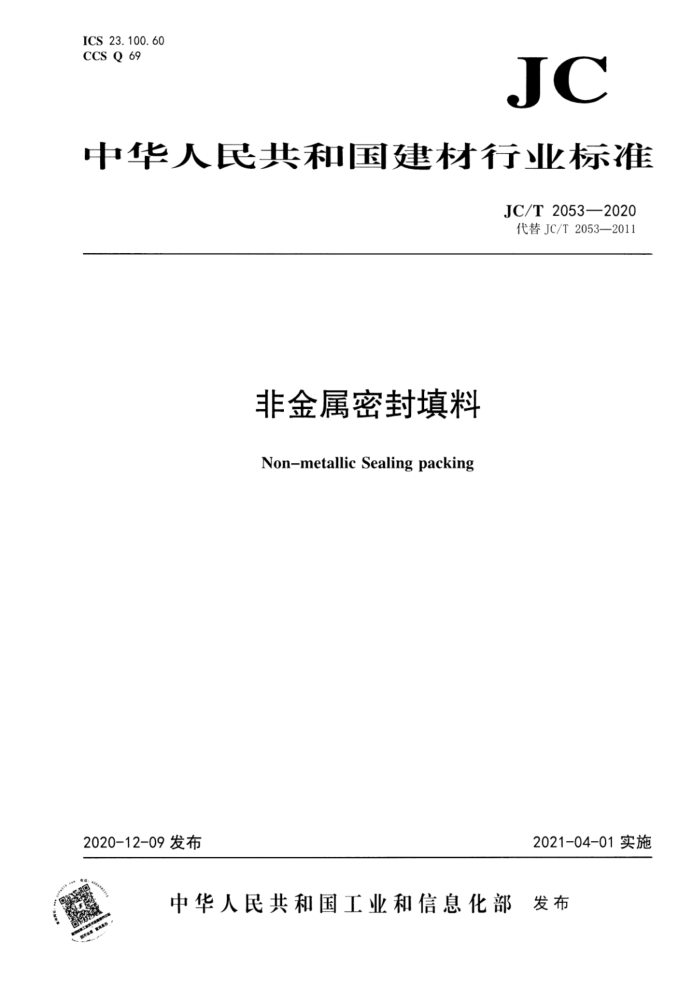

ICS 23.100.60 CCS Q 69
JC
中华人民共和国建材行业标准
JC/T 2053—2020 代替JC/T2053—2011
非金属密封填料
Non-metallic Sealing packing
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部发布 JC/T2053—2020
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T2053一2011《非金属密封填料》，与JC/T2053一2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 将“填料的标记由产品名称、规格（截面边长×边长）及本标准号组成”修改为“填料的标记由
产品名称、本文件号及规格（截面边长×边长)组成”，并对应4.2.1示例及4.2.2条示例进行修改（见4.2.1和4.2.2)；
b) 修改了表2填料的尺寸偏差中的尺寸分类进行重新划分，将“16～19”与“20～25”合并修改
为“15 c)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本文件起草单位：浙江国泰萧星密封材料股份有限公司、成都俊马密封科技股份有限公司、咸阳非
金属矿研究设计院有限公司、佛山市顺德区质量技术监督标准与编码所、国家非金属矿制品质量监督检验中心。
本文件主要起草人：吴益民、杜铭、马琼秀、章佳红、李宁宁、侯军霞、段亚萍。 本文件所代替文件的历次版本发布情况为： ——JC/T2053—2011。
1 JC/T2053—2020
非金属密封填料
1范围
本文件规定了非金属密封填料的分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于由不含有石棉成分的非金属材料编制而成的密封填料和填料环。纯石墨填料环也可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T23262 非金属密封填料试验方法 JB/T6370 柔性石墨填料环物理机械性能测试方法
3术语和定义
本文件没有需要界定的术语和定义。
4分类和标记
4.1分类
非金属密封填料分为编织填料（以下简称填料)和模压成型的编织填料环（以下简称填料环)两类。 填料按使用工况分为普通填料、耐高温填料、耐磨损填料和耐腐蚀填料四种。其他种类的填料由供
需双方商定。各种填料推荐的工况特性、适用介质、典型材料见表1。
表1各类填料推荐的工况特性、适用介质、典型材料
典型材料
种类名称普通填料
适用介质
工况特性
pH值：2~12；温度：200℃ 压力（旋转)：<5MPa pH值：0~14:
棉、麻、化纤或和浸渍剂、润滑剂组合。
溶剂、弱酸弱碱。 中强度酸碱、热油、溶剂、蒸汽、 柔性石墨、碳纤维、合金丝、特殊润滑剂
耐高温填料 温度：300℃~800℃
的一种或多种组合：弹性体玻纤、陶纤。
原油（含成品油）。
压力：<10MPa 压力（旋转)：<8MPa
耐磨损填料 pH值：2~12：温度：260℃ 有磨颗场合，含油介质，含颗粒介酚醛、芳纶、碳纤、碳化纤维或和浸渍剂、
质。
润滑剂组合。
pH值：0~14；温度：260℃ 各种腐蚀介质：酸除60℃发烟硫 PTFE及PTFE填充（石墨）纤维、柔性石墨
酸、硝酸、强酸强碱所成盐。醇、 酚、醚、醛、酮、醒。
耐腐蚀填料
压力（旋转）：5MPa
或和润滑浸渍剂组合。
注：温度是指填料使用部位的温度。
1 JC/T2053—2020 4.2标记 4.2.1填料的标记由产品名称、本文件号及规格（截面边长×边长)组成
示例：符合本文件，规格为10mmX10mm的芳纶浸渍聚四氟乙烯含油编织填料标记为：
芳纶浸四氟含油填料JC/T2053-2020-10×10
4.2.2 填料环的标记由产品名称、本标准号及产品规格（内径×外径×高度）组成。
示例：符合本文件，规格为中189mm×中228mm×19mm的芳纶浸渍聚四氟乙烯含油编织填料环标记为：
芳纶浸四氟含油填料环JC/T2053—2020-Φ189×Φ228×19
5要求
5.1 填料的组成材料
各类填料的组成材料应符合相关标准的规定。 5.2填料的尺寸允许偏差
填料的尺寸允许偏差应符合表2的规定。
表2 填料的尺寸允许偏差
单位为毫米 />25 ± 1. 5
/<5 ± 0. 4
15 规格（截面边长1)
5≤/≤15 ± 0.8
允许偏差相邻两边不允许同是正公差或同是负公差，
5.3填料的体积密度
填料的体积密度应符合表3的规定或按需方要求。
表3 填料的体积密度
单位为克每立方厘米
名称 柔性石墨类 PTFE类 芳纶、酚醛类 陶纤、 膨体玻纤类 碳（化)纤维类 短纤维类 棉麻类
≥1. 2 ≥0. 9
密度 ≥1. 1 5.4 填料的特性指标
≥1. 2
≥1. 2
≥0. 6
≥1. 1
填料的特性指标应符合表4的规定。其他性能应符合相应标准的规定。
表4 填料的特性指标
耐腐蚀填料酸失量
种类名称项目指标值 5.5 填料的外观质量
耐高温填料
耐磨损填料
碱失量
345℃/1 h 耐温失量 ≤6%
450℃/1h 耐温失量 ≤17%
摩擦系数 ≤0. 15
磨耗量 ≤0.1 g
(5%H,SO4) (25%NaOH) ≤3%
≤3%
填料的外观质量应表面平整，浸渍聚四氟乙烯乳液或其他润滑剂时应均匀分布并不应脱落。外露线头、跳线、缺花、勒边10m内不得超过一处。 2 JC/T2053—2020
5. 6 6填料环的尺寸允许偏差
填料环的尺寸允许偏差应符合表5的规定或按需方要求。
表5 填料环的尺寸允许偏差
单位为毫米高度 ±15%
内径基本尺寸
≥6,<30 ≥30，<120 ≥120，<400 ≥400,<1000 +0. 5
<6 +0. 3 0. 3
+0. 8 -0. 8
+1. 2 1. 2
+2. 0 2. 0
内径外径
0. 5
5.7 填料环的体积密度
填料环应由合格填料压制。其体积密度--般不小于填料的1.4倍或按需方规定。 5.8填料环的外观质量
填料环一般为一个开口，如需双开口应由顾客提出。其外观质量应表面平整、浸渍聚四氟乙烯乳液或其他润滑剂时应均匀分布且不脱落，无明显杂质和外露线头，接口完整不松散。
6试验方法
6.1填料的试验 6.1.1规格尺寸
用精度为0.02mm游标卡尺从两个互相垂直的方向测量（精确至0.1mm），取编织填料的任意一点作为起点，每隔1m测量1次，以3次测量值的算术平均值作为测量结果。 6.1.2体积密度、酸失量、碱失量、耐温失量、摩擦系数、磨耗量
按GB/T23262规定方法进行。 6.1.3外观质量
用目视检查。
6.2填料环的试验 6.2.1规格尺寸
用精度为0.02mm游标卡尺（精确至0.1mm）。测量内、外径时取等弧3处测量值的算术平均值为测量结果；测量高度时应沿圆周方向等弧测量3点，取测量值的算术平均值为测量结果。 6.2.2体积密度
按JB/T6370的规定方法进行。 6.2.3外观质量
用目视检查。
3
