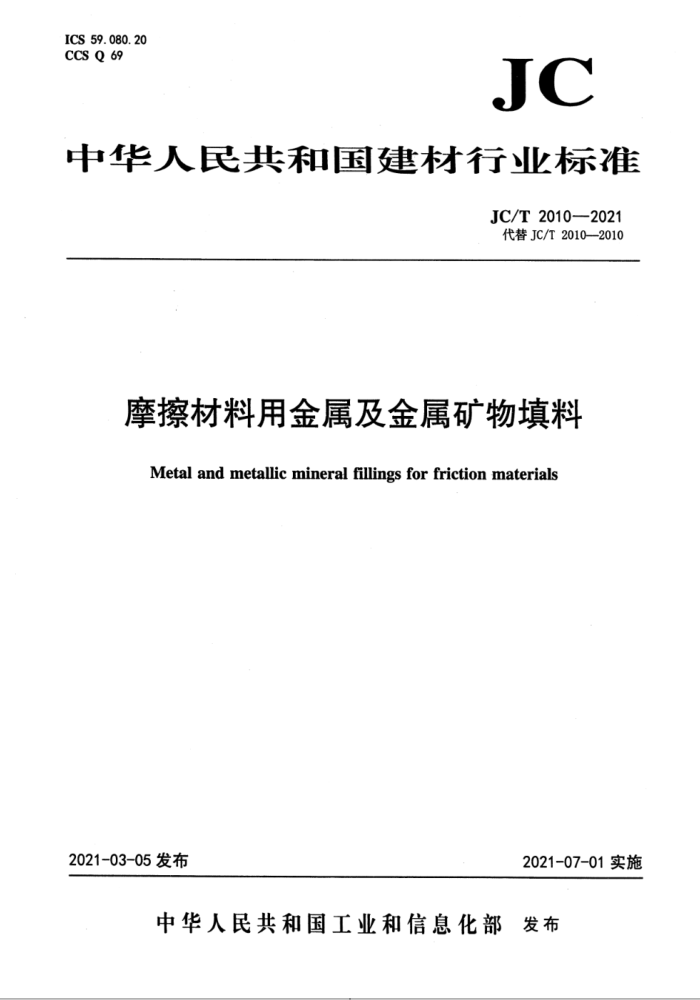

ICS 59.080.20 CCS Q 69
JC
中华人民共和国建材行业标准
JC/T20102021 代替JC/T2010—2010
摩擦材料用金属及金属矿物填料
Metal and metallic mineral fillings for friction materials
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2010—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T2010—2010《摩擦材料用金属及金属矿物填料》，与JC/T2010—2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 在规范性引用文件中增加了“GB/T5246、GB/T7160”；将“GB/T6609”修改为“GB/T6609.28、
GB/T6609.32”（见第2章，2010年版的第2章）； b) 修改了摩擦材料用金属及金属矿物填料分类，分为金属单质、金属氧化物和金属混合物；金属
单质中增加了铜粉、镍粉（见第4章，2010年版的第3章）； c) 增加了铜粉的技术要求（见5.1.2)； d) 增加了镍粉的技术要求（见5.1.3)； e) 修改了金属氧化物的项目名称，将“水分”修改为“挥发物（105℃110℃)”，修改了成分
含量与筛余量（+0.075mm）的要求（见表5，2010年版的表3)； f) 修改了金属混合物的项目名称，将“筛余量（0.075mm）”修改为“筛余量（0.045mm）”；将“水
分”修改为“挥发物（105℃～110℃)”（见表6，2010年版的表4)； g) 将“水分的测定”修改为“挥发物（105℃～110℃)的测定”（见6.17，2010年版的5.14)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出，本文件由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本文件起草单位：黄石金朝阳粉末材料有限责任公司、威阳非金属矿研究设计院有限公司、中国建
材检验认证集团咸阳有限公司、佛山市顺德区质量技术监督标准与编码所、浙江聚龙新材料科技有限公司、广东省生产许可证审查服务中心。
本文件主要起草人：丁涛、石志刚、袁文来、刘广宇、赵晓纯、洪建聪、周昭程、寇一博。 本文件所代替文件的历次版本发布情况为： —JC/T2010—2010。
I JC/T2010—2021
摩擦材料用金属及金属矿物填料
1范围
本文件规定了摩擦材料用金属及金属矿物填料的分类、要求、试验方法、检验规则以及标志、包装、 运输和贮存。
本文件适用于摩擦材料用金属及金属矿物填料。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.7铁粉铁含量的测定重铬酸钾滴定法 GB/T1480金属粉末干筛分法测定粒度 GB/T1819.2锡精矿化学分析方法锡量的测定碘酸钾滴定法 GB/T1863氧化铁颜料 GB/T5246电解铜粉 GB/T6609.28全 氧化铝化学分析方法和物理性能测定方法小于60的细粉末粒度分布的测定湿
筛法
GB/T6609.32氧化铝化学分析方法和物理性能测定方法第32部分：α-三氧化二铝含量的测定X- 射线衍射法
GB/T6730.5铁矿石全铁含量的测定三氯化钛还原法 GB/T6730.30铁矿石铬含量的测定二苯基碳酰二耕分光光度法 GB/T7160羰基镍粉 GB/T14352.2钨矿石、钼矿石化学分析方法第2部分：钼量测定 GB/T14353.1铜矿石、铅矿石和锌矿石化学分析方法第1部分：铜量测定 HG/T2573工业轻质氧化镁 YS/T617.1铝、镁及其合金粉理化性能测定方法第1部分：活性铝、活性镁、活性铝镁量的测
定气体容量法
3术语和定义
本文件没有需要界定的术语和定义。
4.分类
摩擦材料用金属及金属矿物填料分为金属单质、金属氧化物和金属混合物三类，分类见表1。
1 JC/T2010—2021
表1摩擦材料用金属及金属矿物填料分类
分类金属单质金属氧化物金属混合物
金属及金属矿物填料种类铝粉、锡粉、铜粉、镍粉、还原铁粉
氧化铝粉、氧化镁粉、氧化铁黑粉、氧化铁红粉黄铜矿粉、铬铁矿粉、磁铁矿粉、辉钼矿粉
要求
5
5.1 金属单质要求
5.1.1 铝粉、锡粉、还原铁粉
铝粉、锡粉、还原铁粉的理化性能应符合表2要求。
表2、铝粉、锡粉、还原铁粉的要求
要求锡粉银白色粉末 Sn≥98.0
项目外观
铝粉灰白色粉末 A1≥96. 0 ≤5. 0
还原铁粉黑色粉末 Fe≥95. 0
成分含量/%
+0. 425 mm 0. 180 mm +0. 075 mm
- - ≤5.0 ≤0.5
- -
筛余量/%
≤10
≤3.0 ≤2.0
-
≤0.5
挥发物(105℃~110℃)/%
5.1.2铜粉
铜粉的理化性能应符合表3要求。
(: 表3 铜粉的要求
要求 FTD3
项目外观 Cu/%
FTD2
FTD1
FTD4
FTD5
呈均匀浅玫瑰红色粉末
≥99. 8 1 - <5 ≥95
≥99. 8
≥99.7
≥99. 6 0 70~80 20~30
≥99. 6
+0. 180 mm 0. 180 mm +0. 075 mm 0. 075 mm +0. 048 mm 0. 048 mm
- - - <5 ≥95
-
一 - -
<5 ≥95
粒度分布/%
<5 ≥95 1.2~1.9
-
-
I 1.2~2.3
0.8~1.9
1.2~2.3
松装密度/（g/cm)
0.8~2.5
2 JC/T2010—2021
5.1.3镍粉
镍粉的理化性能应符合表4要求。
表4 镍粉的要求
牌号 FNiT11
项目
FNiT06
FNiT09 颜色均匀、无结块及团聚、无目视可见夹杂物
FNiT24
FNiT35
外观 Ni/%
>99.85 1.0~1.5
0.75~1.00
松装密度/（g/cm） 0.5~0.65 过筛粒度/mm 5.2 金属氧化物要求
1.8~2.7
3.0~4.0
0. 18
0. 15
摩擦材料用氧化铝粉、氧化镁粉、氧化铁红粉、氧化铁黑粉的理化性能应符合表5要求。
表5 金属氧化物的要求氧化铝粉
项目外观成分含量/%
氧化镁粉白色粉末 Mg0≥90.0
氧化铁红红色粉末 Fe20,≥95.0
氧化铁黑黑色粉末 Fe20;≥95.0
灰色粉末 Al20,≥90.0
+0. 075 mm +0. 045 mm +0. 025 mm
≤2. 0
-
-
筛余量/%
≤3. 0 一
一 ≤3. 0
-
微粉细度/% 挥发物(105℃~110℃)/% 5.3金属混合物要求
≤0.5
≤2.0
摩擦材料用黄铜矿粉、铬铁矿粉、磁铁矿粉、辉钼矿粉的理化性能应符合表6要求。
表6 金属混合物的要求
要求
项目
黄铜矿粉黄色粉末 Cu≥10.0
铬铁矿粉棕黑色或棕黄色矿粉， 色泽为铁黑色粉末， 铅灰色固体粉末，无结块和其他夹杂物 无结块和其他夹杂物 无结块和其他夹杂物
磁铁矿粉
辉钼矿粉
外观成分含量/%
Cr20,≥38.0
TFe≥60.0
Mo≥40.0
筛余量0.045mm)/% 挥发物(105℃~110℃)/%
≤2. 0 ≤1. 0
试验方法
6
3
