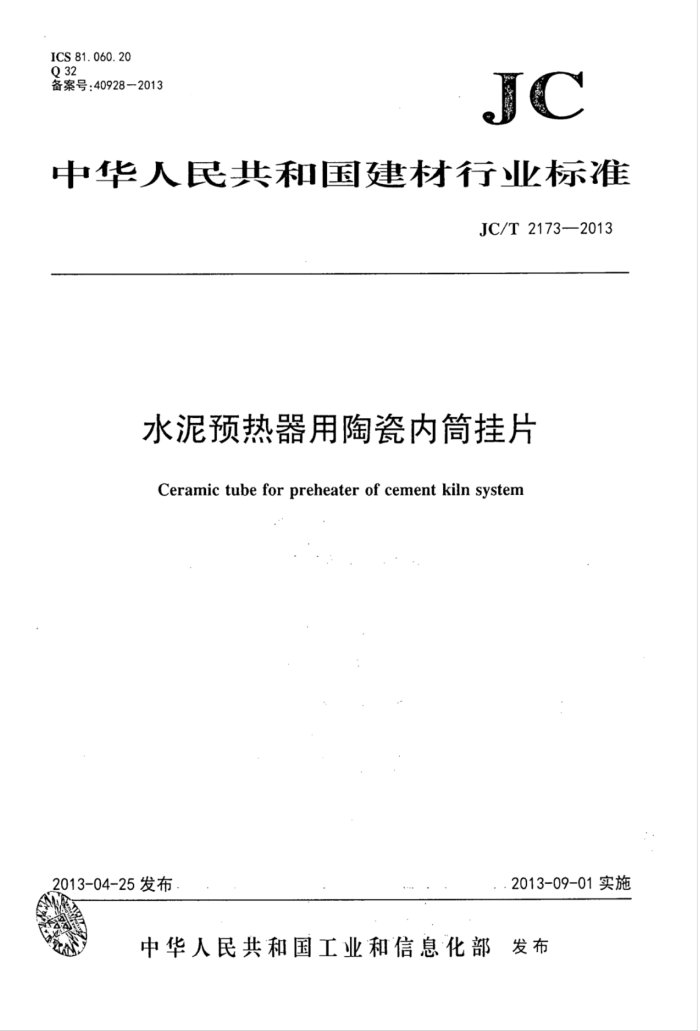

ICS81.060.20 Q32 备案号：40928-2013
JC
中华人民共和国建材行业标准
JC/T 2173—2013
水泥预热器用陶瓷内筒挂片
Ceramic tubefor preheaterof cementkiln system
.2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国建材行业标准水泥预热器用陶瓷内筒挂片
JC/T.2173—2013
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印剧版权所有不得翻印
*
开本880X12301/16印张0.5字数12千字 2013年8月第一版2013年8月第一次印刷
印数1—800定价16.00元
书号：155160·254
* 编号：0895
网址：www.standlardenjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T2173—2013
前 言
本标准根据GB/T1.1一2009的要求编写。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：山东圣川陶瓷材料有限公司、建筑材料工业技术监督研究中心、建筑材料工业技
术情报研究所、淄博鲁中耐火材料有限公司。
本标准主要起草人：封吉圣、石志民、王桓、汪海滨、李思源、赵兵、陈俊红。 本标准为首次发布。 JC/T2173—2013
水泥预热器用陶瓷内简挂片
1 范围
本标准规定了水泥预热器用陶瓷内筒挂片的技术要求、试验方法、检验规则以及标志、包装、运输和储存等。
本标准适用于水泥预热器用碳化硅质陶瓷内筒挂片。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1970多孔陶瓷耐酸、碱腐蚀性能试验方法 GB/T14390°‘精细陶瓷高温弯曲强度试验方法 GB/T18301 耐火材料常温耐磨性试验方法 JB/T10614—2006 碳化硅特种制品 反应烧结碳化硅 方梁
3技术要求
3.1 外观质量与尺寸偏差 3.1.1 产品的外观质量应符合表1的要求。
表1产品的外观质量
项目裂纹缺角、缺校熔洞凸起
指标肉眼可见的不允许有深度≤3mm长度≤50mm 直径≤2mm 深度≤2mm
高度≤2mm
3.1.2 2产品的尺寸允许偏差应符合表2的要求。
表2 产品的尺寸允许偏差项目
单位为毫米允许偏差
±2 ±3 ± 1. 5 ± 1. 5
≤2000 >2 000
长度L
宽度B 厚度H
注：特殊要求由供需双方确定，产品各部分尺寸标记见图1。
- JC/T2173—2013
1
图1 水泥预热器用陶瓷内筒挂片示意图
3.1.3产品直线度小于0.2%。 3.2理化指标 3.2.1理化指标应符合表3的要求。
表3理化指标
项目耐磨性/cm 耐碱性/% 耐酸性/%
指标 <1 <0.3 <0. 1 >230 >3
高温弯曲强度（1200℃C)/MPa 耐急冷急热（1100℃至室温）/次
3.2.2产品在对应许用应力为60MPa安全载荷下，不出现任何损伤。
试验方法
a
4.1外观质量用目测配合使用分度值为0.5mm的钢板尺和分度值0.02mm卡尺测量。 4.2尺寸偏差的测量，长度用分度值为1mm的钢卷尺测量，宽度和厚度用分度值0.02mm卡尺测量。 4.3直线度测量用直径40mm，长度不小于产品长度，直线度等级不低于9级的金属管，分别紧贴于被测试样的四个面的中心线，用塞尺测得两者的间隙，最大间隙与挂片长度的比值为直线度，以百分数表示。 4.4耐磨性按GB/T18301规定的方法检测。 4.5耐碱性按GB/T1970规定的方法检测。 4-6一耐酸性按~GB/T-T970-规定的方法检测。 4.7高温弯曲强度按GB/T'14390规定的方法检测。 4.8 耐急冷急热按附录A规定的方法检测。 4. 9 安全载荷按JB/T10614—2006附录A的规定的方法检测。
5
检验规则
5.1 检验分类
2
