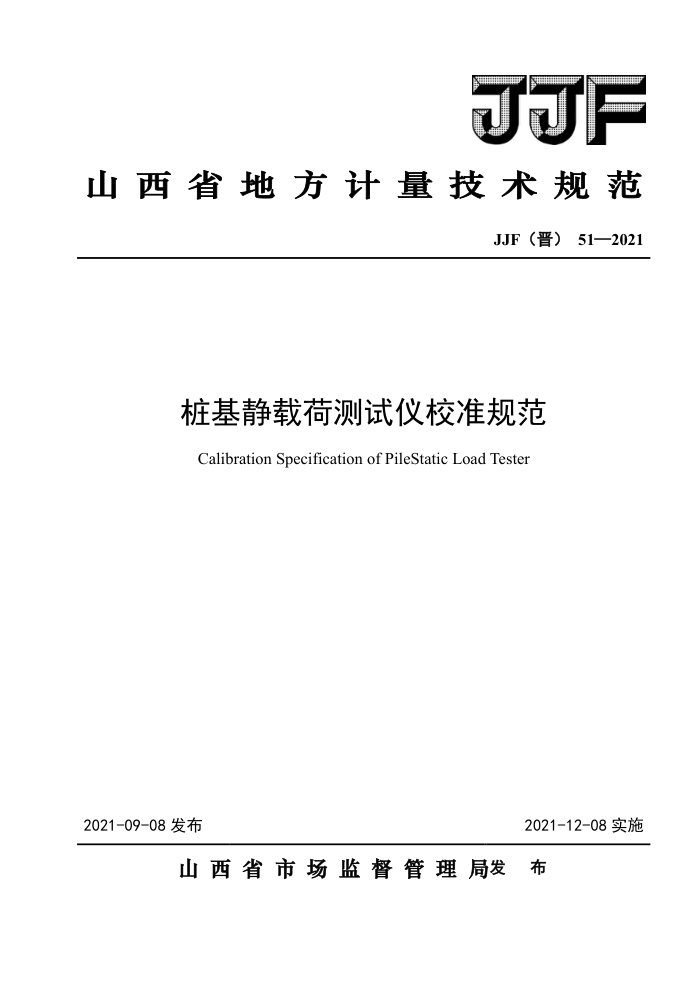

山西省地方计量技术规范
JJF（晋）51—2021
桩基静载荷测试仪校准规范 Calibration Specification of PileStatic Load Tester
2021-09-08发布
2021-12-08实施
山西省市场监督管理局发布 JJF（晋）51—2021
桩基静载荷测试仪校准规范 Calibration Specification of Pile Static Load Tester
JJF(晋） 51-2021
本规范经山西省市场监督管理局于2021年09月08日批准，并自
2021年12月08日起施行。
归口单位：山西省市场监督管理局主要起草单位：山西省检验检测中心（山西省标准计量
技术研究院）
参加起草单位：山西仲测计量研究院有限公司
本规范技术条文由起草单位负责解释 JJF(晋）) 51-2021
本规范主要起草人：岩君芳（山西省检验检测中心）
晏浩（山西省检验检测中心）王利军（山西省检验检测中心）
参与起草人：杨伟敏（山西仲测计量研究院有限公司）
张益恺刘辉 （山西省检验检测中心) 黄兴 JJF（晋） 51-2021
目 录
引言 1范围 2引用文件. 3术语 3.1率定 3.2率定表. 4概述， 5计量特性. 5.1示值误差. 5.2示值重复性， 5.3回程误差 5.4示值稳定性. 6校准条件 6.1环境条件 6.2标准器及配套设备， 7校准项目和校准方法 7.1压力传感器， 7.2位移传感器， 8校准结果的处理 9复校时间间隔附录A 附录B 附录(
2
2
2
2
3
4
5
5
6
Q
11 JJF（晋） 51—2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》进行编写。 制定本规范的目的是解决静载荷测试仪的校准。本校准规范给出了静载荷测试仪压力
传感器与位移传感器的具体校准条件、校准项目和校准方法。其中压力传感器参考了JJG 875-2019《数字压力计》检定规程中计量器具控制及部分项目校准方法，位移传感器参考了JJF1305-2011《线性位移传感器》校准规范中部分项目校准方法。压力传感器及位移传感器主要计量特性引用自JGJ106-2014《建筑基桩检测技术规范》、JGJ340-2015《建筑地基检测技术规范》和JTJ255-2002《港口工程基桩静载荷试验规程》 。
本校准规范的附录A、附录B为校准结果不确定度分析示例，附录C为资料性附录。 本规范为首次制定。
II JJF（晋）51-2021
桩基静载荷测试仪校准规范
1范围
本规范适用于桩基静载荷测试仪的校准，不含力传感器（单位：N）的校准。
2引用文件
本规范引用了下列文件： JJG875-2019数字压力计 JF1305-2011线位移传感器校准规范 JGJ106-2014《建筑基桩检测技术规范》 JGJ340-2015《建筑地基检测技术规范》 JTJ255-2002《港口工程基桩静载荷试验规程》 使用本规范时应注意使用上述引用文献的现行有效版本。
3术语 3.1率定calibration
将静载荷测试仪调频式位移传感器的频率与标准位移建立对应关系的过程。
3.2率定表calibrationtable
静载荷测试仪调频式位移传感器率定时的标准位移值与读取的频率值形成的数据表。
4概述
桩基静载荷测试仪是在静载荷作用下，对桩基进行承载力试验的设备。通过千斤顶施加轴向抗压和水平静载荷，使基桩或地基产生形变，由桩基静载荷测试仪压力传感器和位移传感器分别监测形变信号给主机设备，并在显示单元显示基桩或地基在静载荷作用下的压力值和位移值。
桩基静载荷测试仪的结构组成：一般包括主机、前端控制器、传输电缆、油泵，千斤
顶、荷载测量模块和位移测量模块等。其中荷载测量模块一般主要包括压力传感器。位移测量模块一般主要包括数个位移传感器，按照工作原理分为防水调频式位移传感器和容栅式位移传感器。仪器结构如图1所示。 JJF（晋）51—2021
主机
前端控制器
荷载测量模块（压力传感器）
位移测量模块（位移传感器）
图1桩基静载荷测试仪结构示意图
5计量特性 5.1示值误差
压力传感器准确度等级：0.5级及以上：位移传感器最大允许误差：土0.1%FS。
5.2示值重复性
压力传感器可不校准此项；位移传感器示值重复性不应超过最大允许误差的1/3。
5.3回程误差
压力传感器回程误差不超过最大允许误差的绝对值；位移传感器回程误差不超过最大允许误差的绝对值。
5.4示值稳定性
压力传感器可不校准此项：位移传感器示值稳定性不超过最大允许误差的1/3。 以上部分数据引自《JGJ106-2014建筑基桩检测技术规范》、《JGJ340-2015建筑地
基检测技术规范》和JTJ255-2002《港口工程基桩静载荷试验规程》中对压力传感器和位移传感器的技术要求，供校准中参考。
6校准条件 6.1环境条件
校准时，环境温度应控制在（20土3）℃，室温变化应不大于1℃/h，相对湿度不大于 75%。压力传感器校准时也可适当放宽在（20土5）℃的环境条件下进行。校准前，仪器应在符合要求的环境条件下放置3h后方可进行校准。避免较强的震动、电磁辐射等对校准结果的干扰。 6.2标准器及配套设备
