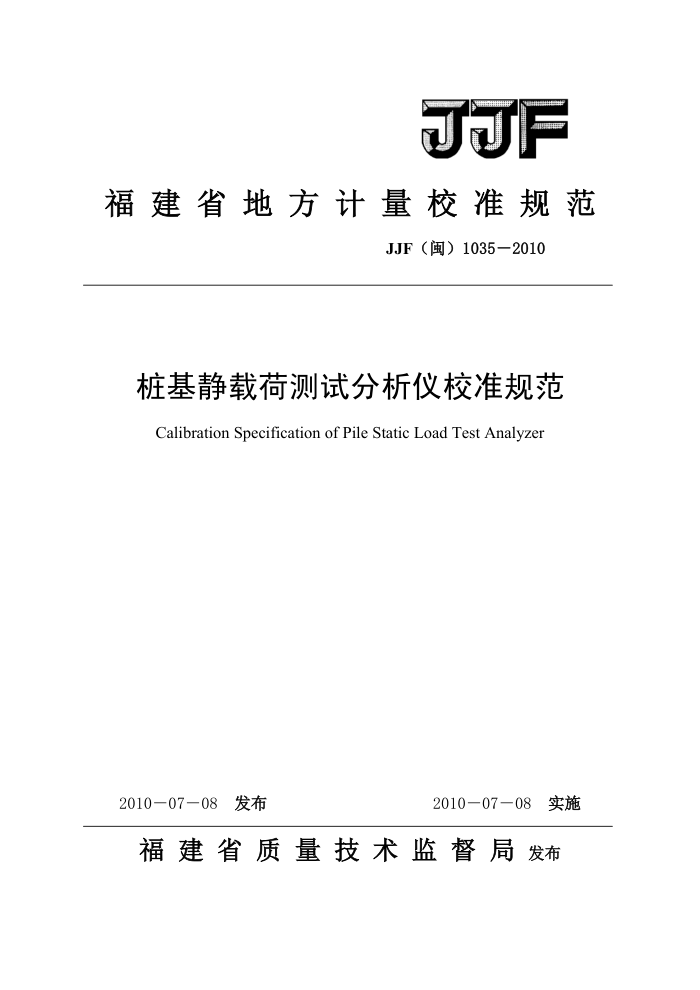

JJF
福建省地方计量校准规范
JJF（闽）1035—2010
桩基静载荷测试分析仪校准规范 Calibration Specification of Pile Static Load Test Analyzer
2010-07-08　实施
2010－07－08发布
福建省质量技术监督局发布 JJF（闽）1035—2010
桩基静载荷测试分析仪 JJF（闽）1035-2010 校准规范 CalibrationSpecificationofPileStaticLoad Test Analyzer
本规范经福建省质量技术监督局于2010年07月08日批准，并自2010
年07月08日起施行。
归口单位：福建省质量技术监督局
起草单位：福建省漳州市计量所
本规范技术条文由归口单位负责解释 JJF（闽）1035—2010
本规范主要起草人：
蔡泽兵（漳州市计量所）
参加起草人：
王志勤 （漳州市计量所）林漳龙（漳州市计量所）蔡燕燕 （漳州市计量所）郭庄启（漳州市热力测试中心） JJF（闽）1035—2010
目录
范围· 2 引用文献· 3 概述· 4计量特性 4.1位移传感器· 4. 1. 1 位移传感器示值误差 4.1.2 位移传感器的率定 4.2压力传感器的示值误差 5校准条件 5.1环境条件。 5.2主要标准器及其它设备 6 校准项目和校准方法 6. 1 校准项目· 6.2 校准方法 6.3 位移传感器的示值误差 6.4 压力传感器的示值误差· 7 校准结果的处理· 8 复校时间间隔附录A校准记录的内容附录B校准证书内页（供参考）附录C不确定度评定·
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (7) (9)
1
*.
..
..
*.
*+ JJF（闽）1035—2010
桩基静载荷测试分析仪校准规范
1范围
本规范适用于使用调频式位移传感器和压阻式压力传感器的桩基静载荷测试分析仪（以下简称静载仪）的校准。
2引用文献
本规范引用下列文献 JJG860一1994压力传感器（静态）检定规程 JJG875—2005数字压力计检定规程 JJF1001一1998通用计量术语及定义 JJF1059—1999 测量不确定度评定和表示使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
桩基静载荷测试分析仪广泛应用于建筑工程中桩基的抗压、抗静拔承载力检测，通常由一台主机，一个压力传感器及若干个位移传感器组成（其工作原理示意图如图1）。 桩基的静荷载能力是以千斤顶作为施力方式完成的，当千斤顶的力施加在桩基上时，连接千斤顶油路上的压力传感器将产生电流信号；桩基顶部产生的微小位移将使位移传感器产生频率信号变化；静载仪从频率信号检测通道和电流信号检测通道检测到频率和电流的变化，经过处理后显示出桩基受力后引起的位移和压力变化，即桩基的静荷载。
位移传感器压力传感器图1
被测工件
主机
2 JJF（闽）1035—2010
4计量特性
4.1外观及显示功能 4.1.1外观
静载仪的外形结构应完好，说明功能的文字符号、标志、图形、数字和物理量代号等应符合相应的标准，并应清晰端正。静载仪表面不应有明显的凹痕、外伤、裂缝和变形等现象。各部位开关、按键操作应灵活可靠，传感器封装必须密封良好。 4.1.2显示功能
静载仪的状态显示应正确，显示数字及图像应清晰、稳定。 4.2位移传感器的示值误差
最大允许误差应不大于土0.2mm。 4.3压力传感器的示值误差
最大允许误差应不大于士0.3MPa。
5校准条件
5.1环境条件 5.1.1环境温度：位移传感器（20士5）℃；压力传感器（20土3）℃； 5.1.2环境湿度：≤85%RH； 5.1.3电源电压波动量不应超过额定值的0%； 5.1.4检定现场应无强振源、强磁场的干扰及腐蚀性气、液体。 5.2标准器及配套设备 5.2.1位移传感器
标准量块：四等；或大量程百分表检定仪：（0~50）mm，最大允许误差：B0um。 注：允许使用同等准确度等级的其它计量器具。
5.2.2压力传感器
压力标准器：0.05级，（0～60）MPa。
3 JJF（闽）1035—2010
6校准项目和校准方法 6.1外观及显示功能检查
静载仪外观和显示功能应符合4.1的规定。 6.2位移传感器的率定
调频式位移传感器对应不同的位移将给出不同的输出频率，每支位移传感器的频率响应有所差异，使用前应对每支位移传感器进行率定，将率定数据输入静载仪中保存，以确保位移测量的准确性 6.2.1连接好系统，将连接上位移传感器的通道用途设为“基桩”，其余的设为“未用”，安装方向设置为“伸长”。 6.2.2将位移传感器装夹在百分表检定仪上，调整位移传感器使传感器测量轴线与百分表检定仪中心线平行。仪器在检定环境中开机预热不少于60min 6.2.3使用静载仪中的相应功能监测位移传感器的输出频率。 6.2.4位移传感器测杆调整至“0”读数时，位移传感器输出频率应在（11500～12500） Hz之间，该频率为初始频率。 6.2.5记录初始频率，以2.5mm为一个率定间隔，从起始点率定到50mm，记录每一个率定间隔点的稳定输出频率。 6.2.6将记录的数据及位移传感器的编号输入到静载仪中保存。 6.3位移传感器的示值误差 6.3.1连接好系统，将连接上位移传感器的通道用途设为“基桩”，其余的设为“未用”，位移传感器编号必须与率定表编号一致，安装方向设置为“伸长”。 6.3.2将位移传感器装夹在百分表检定仪上，调整位移传感器使传感器测量轴线与百分表检定仪中心线平行。仪器在检定环境中开机预热不少于60min。 6.3.3使用静载仪中的相应功能监测位移传感器的输出值，保证起始输出值在（50.00 土0.20）mm或（0.00土0.20）mm以内，记录静载仪稳定的示值。 6.3.4控制百分表检定仪从初始位移值开始以5mm的间隔一直移动到工作行程终点，记录静载仪每个间隔点的位移显示值，按下式计算该位移传感器的示值误差。
AL=Li-Ls
式中：AL一一静载仪位移传感器的示值误差，mm;
L；一一静载仪位移传感器的位移示值，mm
4 JJF（闽）1035—2010
Ls一一标准值，mm。
6.4压力传感器的示值误差 6.4.1预标定和测量之前需使压力显示值为零。 6.4.2压力传感器压力系数的预标定
具有压力系数调整功能的压力传感器，需进行压力系数的预标定，并将预标定数据输入静载仪中保存，以确保压力测量的准确性。 6.4.3测量之前，压力传感器应在规定的环境条件下放置2h以上。 6.4.4将静载仪的压力传感器按要求安装在包括加压装置的压力标准器上，使静载仪处于正常工作状态，预热30min后，加压装置加压至压力上限，压力稳定后恒压1min。 6.4.5从上限开始，以5MPa为间隔，从高到低逐点平稳降压至下限，记录各间隔点静载仪压力显示值。 6.4.6连续测量2次，按下式计算该压力传感器的示值误差。
△P=Pi-Ps
式中：△P一一各间隔点压力显示值与标准值的差值，MPa；
P:一一各间隔点静载仪压力显示值，MPa Ps一一各间隔点压力标准值，MPa。
7校准结果的处理
经校准的静载仪发给校准证书，证书中应给出以下信息：证书的唯一性标识；委托单位的名称；静载仪的描述和明确标识；校准依据的技术规范的标识；各传感器的示值误差和测量结果的不确定度，还应包括校准环境的描述以及本次校准所用测量标准的溯源性及有效性说明等信息
校准结果的测量不确定度应按JJF1059一1999的要求评定，不确定度评定的见附录
C。
8复校时间间隔
静载仪的复校时间间隔可根据用户实际使用情况决定，建议不超过1年。
5
