黑龙江省地方计量技术规范
UF（黑）01—2017

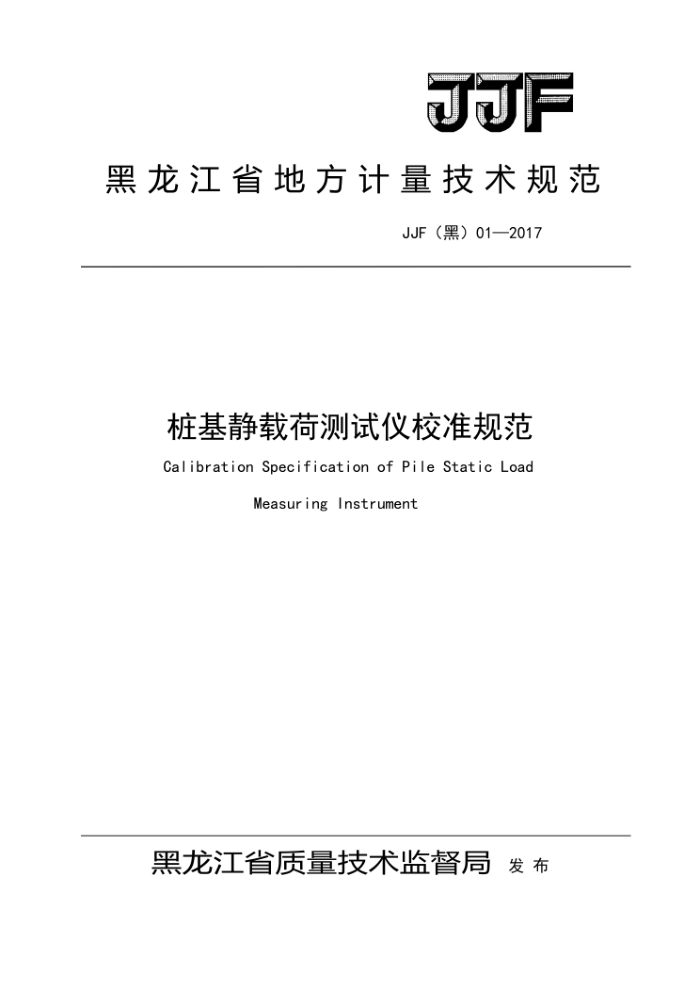

桩基静载荷测试仪校准规范 Calibration Specification of Pile Static Load
Measuringinstrument
黑龙江省质量技术监督局 发布
一 JJF（黑）01—2017
桩基静载荷测试仪
校准规范
JJF（黑）01—2017
CalibrationSpecificationofPile Static Load Measuring Instrument
本规范经黑龙江省质量技术监督局2017年03月24日批准，并
自2017年05月01日起实施。
归口单位：黑龙江省质量技术监督局
主要起草单位：哈尔滨市计量检定测试院
本规范委托哈尔滨市计量检定测试院负责解释 JJF（黑）01—2017
本规范主要起草人：
金龙学（哈尔滨市计量检定测试院）张多利（哈尔滨市计量检定测试院）姜澎 （哈尔滨工业大学）李健隽（哈尔滨市计量检定测试院）杨智勇（哈尔滨市计量检定测试院）
参加起草人：
袁晓棣（哈尔滨市计量检定测试院）张爽军（哈尔滨市计量检定测试院） JJF（黑）01—2017
目 录
引言 1 范围 2 引用文件· 3 术语和计量单位： 3. 1 术语 3. 2 计量单位· 4 概述
(I) (1) :(1) (1) (1) (1) (1) (2) (2) .(2) (2) (2) (2) (3) (3) (3) (3) (3) (7) (7) (8) (12) ·(13)
计量特性· 5. 1 测量范围 5. 2 位移分辨力· 5. 3 技术指标 5. 4 重复性· 校准条件·
5
6 6. 1 环境条件 6.2 测量标准及其他设备： 7 校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法 8 校准结果的处理· 9 复校时间间隔·· 附录A 桩基静载荷测试仪校准原始记录（推荐性）：附录B 校准证书内页格式附录C 测量结果的不确定度评定示例
.. JJF（黑）01—2017
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1059.1《测量不确定度评定与表示》制定，并主要参考JJG860-2015《压力传感器（静态）检定规程》、JJG391-2009 《力传感器检定规程》、JJF1305-2011 1《线位移传感器校准规范》、JGJ106-2014《建筑基桩检测技术规范》等编写。
本规范为首次制定
ⅡI JJF（黑）01—2017
桩基静载荷测试仪校准规范
1范围
本规范适用于桩基静载荷测试仪（以下简称静载仪）的校准。 25 引用文件
本规范引用下列文件： JJG860-2015压力传感器（静态）检定规程 JJG391-2009力传感器检定规程 JJF1305-2011线位移传感器校准规范 JJF1001《通用计量术语及定义》 GB/T7665-2005传感器通用术语使用本规范时，注意使用上述引用文献的现行有效版本。 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.1.1桩基静载荷测试仪pilestaticloadmeasuringinstrument
能够对基桩施加竖向压力和水平力，并能够测量基桩相应检测点承受的随时间变化的压力（力值）和位移的仪器。 3.1.2压力传感器pressuretransducer/sensor
能感受压强并转换成可用输出信号的传感器， 3.1.3力传感器forcetransducer/sensor
能感受力并转换成可用输出信号的传感器。
3.1.4位移传感器displacementtransducer/sensor
能感受位移量并转换成可用输出信号的传感器。
3.2计量单位
静载仪的计量单位为压力Pa（帕斯卡）、力值N（牛顿）和位移mm（毫米），或是它的十进倍数单位：MPa、kN和m。 4概述
静载仪广泛应用于建筑工程中桩基的抗压、抗静拔承载力试验。 进行桩基静载实验时，通过液压千斤顶给基桩施加静载荷，使基桩产生位移，
1 JJF（黑）01—2017
压力（或力值）传感器和位移传感器将各自的信号变化量值反馈给静载仪主机，经静载仪主机的显示单元显示基桩在静载荷作用下的力值和位移值（工作原理示意图见图1）。
静载仪通常由一台主机，一个压力传感器及若干个位移传感器、数据盒、控载盒、油泵、液压于斤顶等组成。静载仪结构应满足在进行校准和使用过程中的安全、可靠，不得存在对操作人员及被测仪器造成危害、危险的元器件。
静载仪主机
专
数剧盒
移传感
压力
传感
器
千
器
斤
控载盒
油泵
顶
图1静载仪工作原理示意图
5计量特性
静载仪主要的计量特性有：测量范围、位移分辨力、示值误差、重复性。 5.1测量范围： 5.1.1 位移：0mm~50mm。 5.1.2荷载：
a）压力：OPa～70Pa； b）力：0kN～5000kN。
5.2 位移分辨力：0.01mm。 5.3 示值误差 5.3.1压力示值误差：±0.5%FS。 5.3.2力值示值误差：±0.5%FS。 5.3.3 位移示值误差：±0.1%FS。 5.4重复性：在同一校准点，各参数3次校准示值的最大差值的绝对值应不大于被校各参数示值误差限的绝对值。 6校准条件
2 黑龙江省地方计量技术规范
