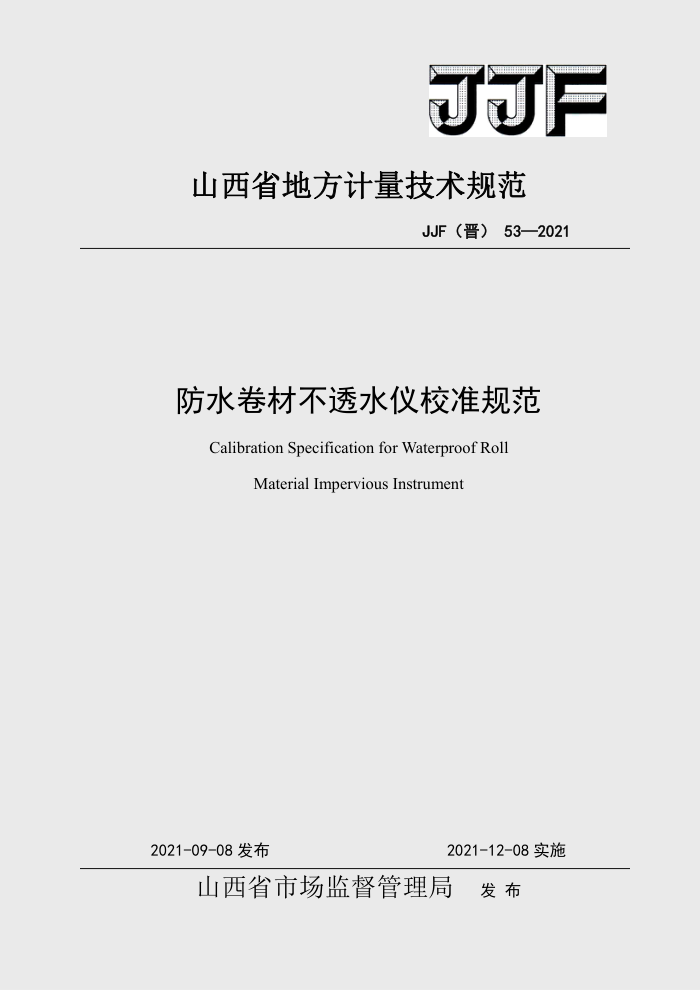

山西省地方计量技术规范
JJF（晋）53—2021
防水卷材不透水仪校准规范
Calibration Specification for Waterproof Roll
Material Impervious Instrumen
2021-09-08 发布
2021-12-08实施
山西省市场监督管理局 发布 JJF（晋）53-2021
防水卷材不透水仪校准规范 Calibration Specification for Waterproof Roll Material Impervious Instrument
JJF（晋）53-2021
本规范经山西省市场监督管理局于2021年09月08日批准，并
自2021年12月08日起施行。
归口单　位：山西省市场监督管理局主要起草单位：山西省检验检测中心（山西省标准计量技术研究院）
本规范技术条文山西省检验检测中心（山西省标准计量技术研究院）负责解释 JJF（晋）53-2021
本规范主要起草人：
张箫　「 山西省检验检测中心（山西省标准计量技术研究院）高巍山西省检验检测中心（山西省标准计量技术研究院）王典泽山西省检验检测中心（山西省标准计量技术研究院）
本规范参加起草人：
闫翔山西省检验检测中心（山西省标准计量技术研究院）陈艾苑山西省检验检测中心（山西省标准计量技术研究院）李通 山西省检验检测中心（山西省标准计量技术研究院）周澍 山西省检验检测中心（山西省标准计量技术研究院） JJF（晋）53-2021
目 录
引言 1范围. 2引用文件 3术语和计量单位. 3.1术语 3.2计量单位. 4概述. 5计量特性.. 5.1外观.. 5.2绝缘电阻. 5.3计时器... 5.4密封性.. 5.5示值误差. 5.6设定点偏差、切换差. 6校准条件. 6.1环境条件 6.2校准用标准器及配套设备 7校准项目和校准方法. 7.1外观检查.. 7.2绝缘电阻 7.3密封性. 7.4示值误差.. 7.5设定点偏差、切换差. 8校准结果 9复校时间间隔. 附录A... 附录B... 附录 C...
III
2
.3
.3
?
4
.6
II JJF（晋）53-2021
引言
本规范的制定依据JJF1008-2008《压力计量名词术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、J.JF1094-2002《测量仪器特性评定》等基础性系列规范。
本规范的主要技术内容主要参考了国家标准GB/T328.10-2007《建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》、JJG52-2013《弹性元件式一般压力表、 压力真空表和真空表检定规程》。
本地方校准规范为首次制定。
I JJF（晋）53-2021
防水卷材不透水仪校准规范
1范围
本规范适用于测量范围（0~0.6）MPa的防水卷材不透水仪的校准。
2引用文件
本规范引用了下列文件： JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程 JJF1008-2008压力计量名词术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1094-2002测量仪器特性评定 GB/T328.10-2007建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性凡是注日期的引用文件，仅注自期的版本适用于本规范。凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.1.1设定点偏差setpointdeviation
输出变量按规定的要求输出时，设定值与测得的实际值之差。「JJF1008-2008定义7.10 3.1.2切换值switchingvalue
同一设定点上、下行程切换值之差。「JJF1008-2008定义7.11]
3.2计量单位
压力的计量单位是Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。
4概述
防水卷材不透水仪（以下简称不透水仪）是一种专门用于对沥青油毡及弹性体沥青防水卷材的不透水性进行测试和评定的具有计量性能的行业专用仪器，主要由控制阀、时间控制器、压力仪表和透水盘组成。 JJF（晋）53-2021
压力 时间仪表 控制器
注水口 透水盘（被试件、压圈等）
控阀
X
放
水 X 气压泵阀
图1防水卷材不透水仪结构原理图
不透水仪的基本原理是通过自带的气压泵对整个测量系统输压，并通过压力仪表控制加压的大小来实现水压力由下向上渗透到安装在透水盘试模中的试件，并通过时间控制器进行计时，从而测量防水卷材的抗渗性能， 5 计量特性 5.1外观
不透水仪应铭牌标识清楚，内容上应有仪器名称、生产厂家、型号规格、出厂编号，最大试验压力、制造日期等； 5.2绝缘电阻
不透水仪的绝缘电阻电源输入端与外壳之间的绝缘电阻应不小于20M2； 5.3计时器
不透水仪的计时器分辨力为0.01s； 5.4 密封性
不透水仪密封性在测量上限保持5min，第6分钟压力值下降不大于土0.05MPa； 5.5示值误差
不透水仪压力示值误差要求如表1所示：
表1 1.6 ±1.6%
2.5 ±2.5%
准确度等级最大允许误差 JJF（晋）53-2021
5.6设定点偏差、切换差
设定点偏差不超过示值最大允许误差；切换差不大于示值最大允许误差绝对值。
6校准条件 6.1环境条件 6.1.1环境温度：（20±5）℃。 6.1.2相对湿度：不大于85%。 6.2校准用标准器及配套设备 6.2.1压力标准器
0.05级及以上数字压力计（年稳定性合格）和其他符合要求的压力计量标准器（压力标准器最大允许误差绝对值应不大于不透水仪压力示值误差绝对值的1/4）。 6.2.2其他设备和辅助设备
a）绝缘电阻表：额定电压为DC500V，准确度等级10级； b）压力校验器。
7校准项目和校准方法
7.1外观检查
目视对5.1要求进行检查，
7.2绝缘电阻
压力仪表为电接点压力表时，将绝缘电阻表的两根导线分别接在电接点压力表接线端子与外壳上进行测量，测量时应稳定10s后读数。
压力仪表为数显压力表时，将数显压力表的电源开关置于接通状态，将电源的正负端短接，用绝缘电阻表测量电源端子与机壳之间的绝缘电阻，测量时应稳定5s后读数。
7.3密封性
在进行仪器密封性检查时，不透水仪在空载时，启动电源开启控制阀，至三个透水盘内水溢出，排出空气直至无气泡为止。然后关闭通往三个透水盘的控制阀，使压力达到上限，稳压5min，记录第6分钟的压力下降值。 7.4示值误差
在规定要求的环境条件下，将不透水仪预热10min。将标准器与不透水仪压力口分别接到压力校验器的两个接口处。压力仪表为电接点压力表时，将上、下限设定指针分别拨至上限和零位点处。选取标有数字的刻度线为校准点。压力仪表为数显压力表时，选取的校准点应均匀的分布在全量程范围内。
