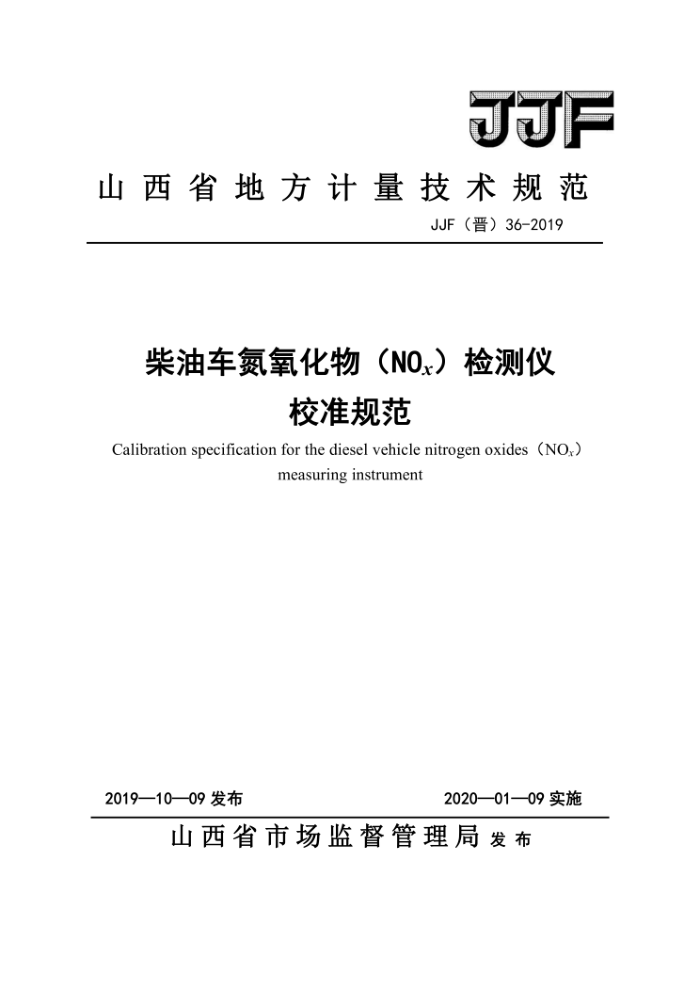

JJF
山西省地方计量技术规范
JJF（晋）36-2019
柴油车氮氧化物（NOx）检测仪
校准规范
Calibration specification for the diesel vehicle nitrogen oxides (NOx)
measuring instrument
2019—10—09发布
2020—01—09实施
山西省市场监督管理局发布 柴油车氮氧化物（NO）
检测仪校准规范 Calibration specification for the diesel vehicle nitrogen oxides (NOx) rneasuring irstrurnent
JJF(晋)36—2019
A
归口单位：山西省市场监督管理局
主要起草单位：山西省计量科学研究院参加起草单位：山西省生态环境厅
本规范委托山西省计量科学研究院负责解释 JJF（晋）36—2019
本规范主要起草人：
许 恰(山西省计量科学研究院) 杨 磊（山西省计量科学研究院）闫美 翔（山西省计量科学研究院）
参加起草人：
王 乾（山西省生态环境厅）
白藍 敏(山西省计量科学研究院）赵江宏（山西省计量科学研究院） JJF（晋）36—2019
目录
引言 1范围· 2引用文件. 3术语. 4概述.. 5计量特性…. 6校准条件· 7校准项目和校准方法. 7.1示值误差· 7.2示值重复性· 7.3转化率 7.4仪器响应时间·· 8校准结果表达 9复校时间间隔附录A气体标准物质及其浓度要求· 附录B原始记录格式附录C校准证书内页格式附录D示值误差测量不确定度评定的实例
(1) . (1) (1) · (1) (1) .. (3) (3) . (3) (5) . (6) (7) . (8) .. (8) . (9) .. (10) · (12) · (14)
· JJF（青）36一2019
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通
用计量术语及定义》、JTF1059.1-2012《测量不确定度评定与表示》为基础性系
列规范进行制定。
根据国家标准GB3847-2018 8《柴油车污染物排放限值及测量方法（自由加
速法及加载减速法）》，对柴油车排放中氮氧化物的检测提出了相关要求。本规范
主要参考了GB3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加
载减速法）》、JJG688-2017《汽车排放气体测试仪》编制而成。
本规范为首次发布。 JJF（骨）36—2019
柴油车氨氧化物（NO）检测仪校准规范
1范围
本规范适用于在用柴泊车氮氧化物（NO）检测仪（以下简称检测仪）的校
准。 2引用文件
本规范引用下列文件： GB3847-2018 3柴泊车污染物排放限值及测量方法（自由加速法及加载减速
法)
凡是注日期的引用文件。仅注日期的版本适用于本规范：凡是不注日期的引用文件。其
最新版本（包括所有的修改单）适用于本规范。 3术语
GB3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加载减速
法）》界定的及以下术语和定义适用于本规范。
氮氧化物 nitrogenoxideNOx[GB3847-2018,3.13] 自排气管排放的氮氧化物，包括一氧化氮（NO）与二氧化氮（NOz）。
4概述
柴油车氮氧化物（NO）检测仪是用来测量柴泊车排气污染物中氮氧化物（NO）和二氧化碳（CO2）的检测仪器。按测量方式分为直接测量NO和NO 的检测仪和使用转化炉将NO?转化成NO后再进行测量的检测仪。按测量原理可分为化学发光、紫外和红外原理。
柴油车氮氧化物（NO）检测仪主要由采样系统、预处理装置、分析单元、 显示装置及主控系统等组成。 5计量特性 5.1示值误差 5。1。1直接测量NO和NO2检测仪的示值误差
直接测量NO和NO2检测仪的示值误差一般符合表1给出的要求。 JJF（晋）36—2019
表1直接测量NO和NO,检测仪的示值误差
最大允许误差
气体
测量范围
显示装置分辨力
绝对误差 ±25×10-6 ±25×10-6
相对误差 ±4% ±4% ±5% ±4%
1×10-6 1×10-6 0.1×10-2 1×10-6
NO NO2 CO2 NOx 注：表中所列绝对误差和相对误差，满足其中一项即可。
（0~4000）×10-6 （0~1000）×10-6 (0.0~18.0)×10-2
-.
±25×10-6
-
5.1.2使用转化炉检测仪的示值误差
使用转化炉的检测仪的示值误差一般符合表2给出的要求
表2带转化炉检测仪的示值误差
最大允许误差
气体
测量范围
显示装置分辨力
绝对误差 ±25×10-6
相对误差 ±4% ±5% ±4%
（0~4000）×10-6 （0.0~18.0)×10-2
1×10-6 0.1×10-2 1×10-6
NO
CO2 NO x 注：表中所列绝对误差和相对误差，满足其中一项即可。 5.2示值重复性 5.2.1直接测量NO和NO2检测仪的示值重复性
±25×10-6
-
直接测量NO和NO2检测仪的示值重复性一般符合表3给出的要求。
表3直接测量NO和NO,检测仪的示值重复性
NO、NO2
气体示值重复性
CO2 2%
3%
5.2.2使用转化炉检测仪的示值重复性
使用转化炉的检测仪的示值误差一般符合表4给出的要求
2 JJF（晋）36—2019
表4使用转化炉的检测仪的示值重复性
气体示值重复性
NO 3%
CO2 2%
5.3转化率
使用转化炉的检测仪，其转化率一般不低于90%。 5.4检测仪的仪器响应时间
仪器的响应时间一般不大于8s。 注：以上指标不是用于合格性判别，仅供参考
6校准条件 6.1环境条件 6.1.1温度：（0~40）℃。 6.1.2相对湿度：不大于85%。 6.1.3电源：额定电压（220士22）V。 6.1.4校准应在周围的污染、振动、电磁干扰等对校准结果无影响的环境下进行。 6.2测量标准及其他设备 6.2.1气体标准物质
见附录A。 6.2.2电子秒表
分辨力不大于0.1S。 日差：±0.5s
6.2.3玻璃转子流量计
测量范围：（1～10）L/min。 7校准项目和校准方法 7.1示值误差 7.1.1NO示值误差 7.1.1.1按照检测仪使用说明书要求对检测仪进行调零。 7.1.1.2按检测仪规定的流量要求向检测仪通入符合表A.1中规定的4号一氧化氮气体标准物质，对检测仪进行校准。
3
