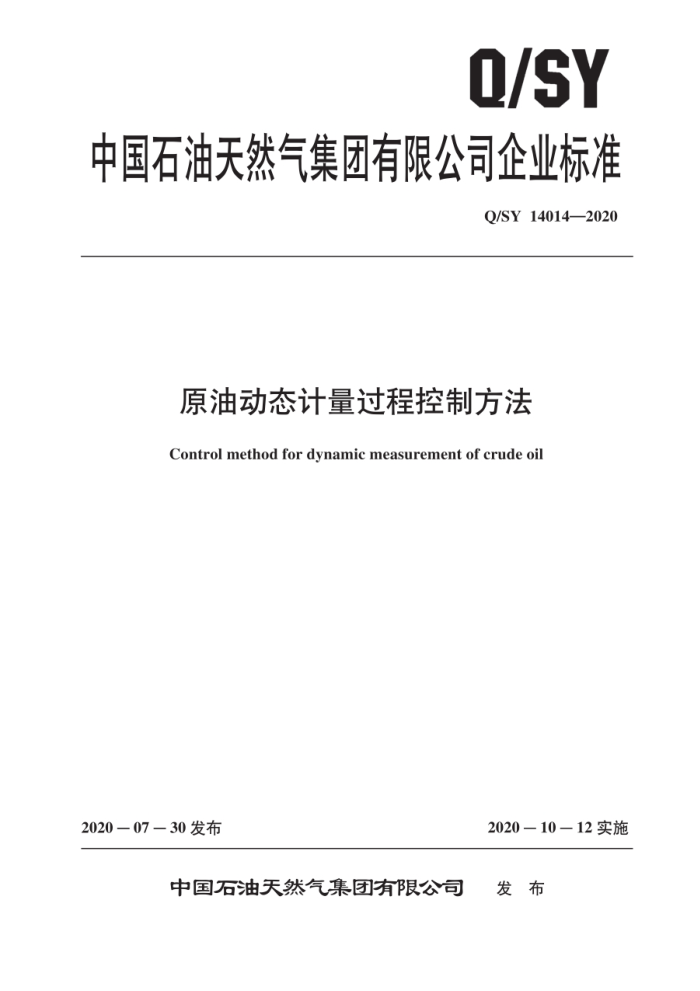

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 14014—2020
原油动态计量过程控制方法
Control method for dynamic measurement of crude oil
2020-07—30发布
2020－10－12实施
中国石油天然气集团有限公司 发布 Q/SY14014—2020
目 次
前言范围 2 规范性引用文件 3 术语和定义 4控制要求控制方法 5.1一般因素控制要求 5.2 重点因素控制要求附录A（资料性附录） 流量计期间核查记录表附录B（资料性附录） 控制图的绘制参考文献
III
1
5
门
7 Q/SY14014—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：新疆油田分公司、华北油田分公司。辽河油田分公司。 本标准主要起草人郭彩娟。武立军，郭秀媛，田爱民。刘世疆，赵君。杨豪。魏秀萍。张奇文
王蓉川，隋利、陈树猛。
III Q/SY 14014—2020
原油动态计量过程控制方法
1范围
本标准规定了原油动态计量的测量过程中一般控制因素和重点控制因素的控制要求。控制方法。 本标准适用于采用系数法进行贸易交接的原油动态计量的测量过程控制。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9109.1一2016石油和液体石油产品动态计量第1部分：一般原则 GB/T190222003测量管理体系测量过程和测量设备的要求 JF1001—2011通用计量术语及定义 JG2092010体积管检定规程 JG667—2010液体容积式流量计检定规程 SY/T5398一2017石油天然气交接计量站计量器具配备规范
3术语和定义
GB/T19022一2003和JF1001一2011界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T19022—2003和JJF1001—2011中的某些术语和定义。 3.1
测量过程 measurement processes 确定量值的一组操作。 [GB/T19022—2003，定义3.2]
3.2
期间核查intermediatechecks 根据规定程序，为了确定计量标准。标准物质或其他测量仪器是否保持其原有状态而进行的操作。 [JJF1001—2011.定义9.49]
3.3
计量确认metrologicalconfirmation 为确保测量设备处于满足预期使用要求的状态所需要的一组操作。 [JJF1001—2011.定义9.56]
4控制要求
4.1 原油动态计量过程中可能影响测量准确度的因素包括：计量员：计量器具（流量计，体积管
1 Q/SY 14014—2020
温度仪表、压力仪表等）、环境条件、原油物性、体积量。油品取样、密度测定。含水测定，油量计算，结算量，标推规范或操作规程等。 4.2根据不同影响因素的风险程度，对各影响因素实行一般控制和重点控制。一般控制因素包括：计量员、计量器具（流量计以外的原油动态计量系统辅助仪表）、环境条件、原油物性、流量、体积量。结算量、标准规范或操作规程等：重点控制因素为流量计。
5控制方法 5.1一般因素控制要求 5.1.1计量员
计量员包括流量计检定／校准人员、交接计量人员。应经考核合格，持有计量员证。 5.1.2体积管
体积管应经检定／校准，其计量性能要求如下： a）准确度等级符合GB/T9109.1—2016中表B.2的要求：0.05级： b）重复性符合JJG2092010中5.1的要求：≤0.02%： c）复现性符合JJG2092010中5.2的要求：≤0.05%
5.1.3温度仪表
温度仪表应经检定/校准。其计量性能符合SY/T5398一2017中表1、表3的要求，具体内容如下：
a）流量计计量系统中温度仪表应符合SY/T5398一2017中表1的要求，安装的温度计分度值不
大于0.2℃，温度变送器不低于0.2级： b）体积管进。出口温度仪表应符合SY/T5398一2017中表3的要求。安装的温度计分度值不大
于0.1℃，温度变送器不低于0.2级。
5.1.4压力仪表
压力仪表应经检定/校准，其计量性能符合SY/T5398一2017中表1、表3的要求，具体内容如下：
a）流量计计量系统中压力仪表应符合SY/T5398一2017中表1的要求。安装的压力表不低于0.4
级，压力变送器不低于0.2级： b）体积管进，出口压力表应符合SYT5398一2017中表3的要求，安装的压力表不低于0.4
级，压力变送器不低于0.2级。
5.1.5环境条件
流量计的运行环境条件应能满足日常输油生产运行。 5.1.6原油物性
原油应清洁，充满整个管道，不夹杂气体，油品物性稳定，流量稳定。 交替输送的原油在进行油品切换时，应及时测量原油密度，新批次的原油密度连续三次测量值相
差在土0.5kg/m的范围内，则视为油品物性稳定。 2
