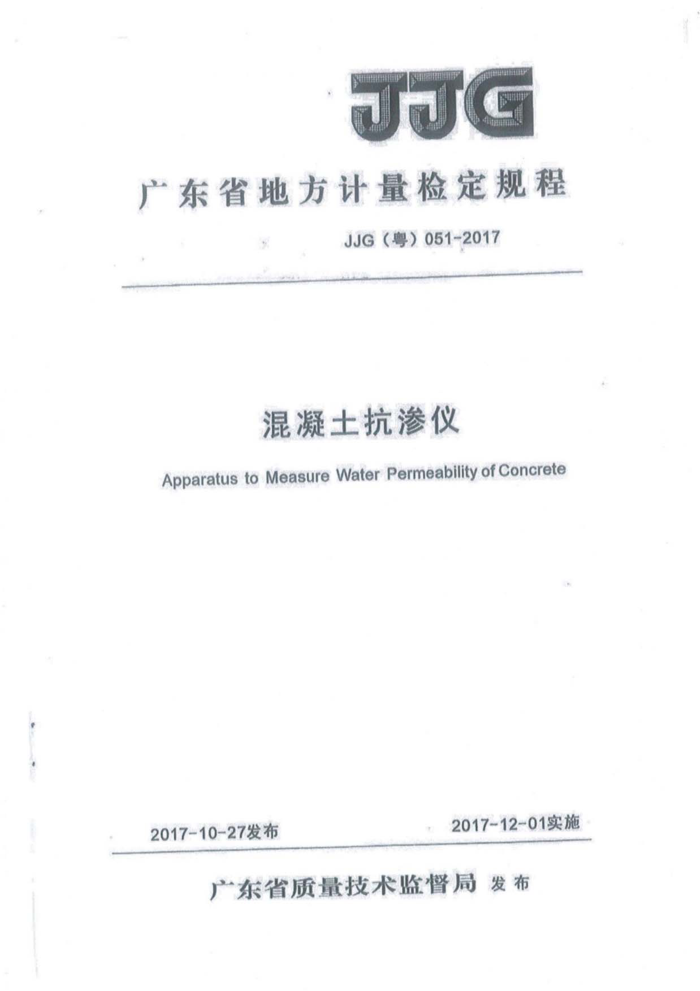

JJG
广东省地方计量检定规程
JJG（粤）051-2017
混凝土抗渗仪
Apparatus to Measure Water Permeability of Concrete
2017-12-01实施
2017-10-27发布
广东省质量技术监督局发布 JG（粤）051-2017
混凝土抗渗仪检定规程 Verification Regulation of Apparatus to Measure Water Permeability of Concrete
JG（粤）051-2017
归口单位：广东省质量技术监督局起草 单 位：广东省计量科学研究院东莞计量院
本规程委托起草单位负贵解释 JJG（粤）051-2017
本规程主要起草人：
张旭斌（广东省计量科学研究院东莞计量院）余宏坤（广东省计量科学研究院东莞计量院）黎志康（广东省计量科学研究院东莞计量院）
参加起草人：
黎建余（广东省计量科学研究院东莞计量院）李文举（广东省计量科学研究院东莞计量院） JG（粤）051-2017
目录
III
引言范围. 2引用文件 3术语 3.1设定压力保持误差.
1
-
概述， 5计量性能要求， 5.1 压力示值误差， 5.2 设定压力保持误差 5.3 套模尺寸要求， 6 通用技术要求. 6.1 外观与结构。 6.2 系统密封性... 6.3 控制系统. 6.4 电气设备安全性能， 6.5 噪声 7 计量器具控制. 7.1 检定条件 7.2 检定项目 7.3 检定方法. 7.4 检定结果处理 7.5检定周期，附录A林 检定原始记录格式附录B 检定证书内页格式附录C检定结果通知书内页格式
4
2
2
2
2
2
2
3
3
3
3
3
9
10
1 JJG（粤）051-2017
引言
本规程以JJF1002-2010 《国家计量检定规程编写规则》为支撑本规程编制工作的基础性技术规范。
本规程是以JG/T249-2009《混凝土抗渗仪》行业标准和JJG52-2013《弹性元件式一般压力表、压力真空表及真空表》以及JJG875-2005《数字压力计》为基础制定。
本规程为首次发布。
ImI JJG（粤）0512017
混凝土抗渗仪检定规程
1范围
本规程适用于公称压力不超过4MPa混凝土抗渗仪（以下简称抗渗仪）的首次检定、 后续检定和使用中检查。
2引用文件
本规程引用下列文件 JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程 JJG875-2005数字压力计检定规程 JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示
GB/T50082-2009 普通混凝土长期性能和耐久性能试验方法标准 JG/T249-2009 混凝土抗渗仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1设定压力保持误差the maintaining error of a settingpressure 抗渗仪在设定压力保持期间，抗渗仪设定压力值与实际工作压力的最大偏离。 4概述抗渗仪主要用于混凝土抗渗性能的试验和抗渗标号的测定，同时也用作建筑材料透气性的测定和质量检查。
抗渗仪主要由6个套模、台面、支架、加压系统、储水罐和压力控制系统等组成。抗渗仪按公称压力可分为16型（1.6MPa）、25型（2.5MPa）和40型（4.0MPa）：而按控制方式则分为手动控制、半自动控制和全自动控制。其工作原理是根据液压系统，通过管道与压力容器、控制阀、套模座等连接，电动机拖动水泵输送压力到各试件系统进行加裁试验。其结构示意图如图1所示。
- JJG（粤）051-2017
00
一一套模：2—台面，3——支架：一加压系统：5——储水罐：6--一压力控制系统。
图结构示意图
5计量性能要求 5.1压力示值误差
压力示值误差应不超过土0.015MPa。 5.2设定压力保持误差
设定压力保持误差应不超过土0.05MPa 6.3套模尺寸要求见表1。
表1 套模几何尺寸
套模尺寸 mn Φ175 Φ185 150
尺寸极限偏差
序号
参数名称
mun 土1 +1 ±1
顶面内径底面内径高度
1
2 3 通用技术要求
6
6.1外观与结构 6.1.1# 抗渗仪应有铭牌，铭牌上应有：名称、型号、规格、制造厂名、出厂编号、生产日期。 6.1.2抗渗仪开关、按钮操作灵活：各部分的连接应牢固、可靠、无松动：数字显示清 2 JJG（粤）051-2017
晰。 6.2系统密封性
系统在公称压力的作用下进行30min耐压试验，抗渗仪的管路及各部件应不发生渗
漏。 6.3控制系统 6.3.1抗渗仪施加和卸除压力时应平稳无冲击和振动现象。 6.3.2抗渗仪启动和停止功能应正常：同时半自动和自动控制方式的抗渗仪还应具有初始水压、水压保持时间、水压增加幅度、最终压力的设置和自动停机、报警、断电记忆、 重新启动的功能。 6.4电气设备安全性能
抗渗仪电气控制系统应安全可靠。电气控制箱应具防水、防振和防尘措施，无漏电现象。其电源线与机壳间绝缘电阻应大于IMQ。 6.5噪声
在空载条件下，抗渗仪的噪声声压级不应大于60dB（A)：在满负荷条件下，噪声声压级不应大于65dB(A)。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定环境条件
抗渗仪应在温度（4~40）℃、相对湿度不大于85%的条件下检定。 7.1.2计量标准器及配套设备（见表2)。
表2检定用计量标准及配套设备
技术指标
名称精密压力表或 精密压力表：0.1级、量程大于公称压力
序号
数字压力计：0.05级、最程大于公称压力
数字压力计
3
