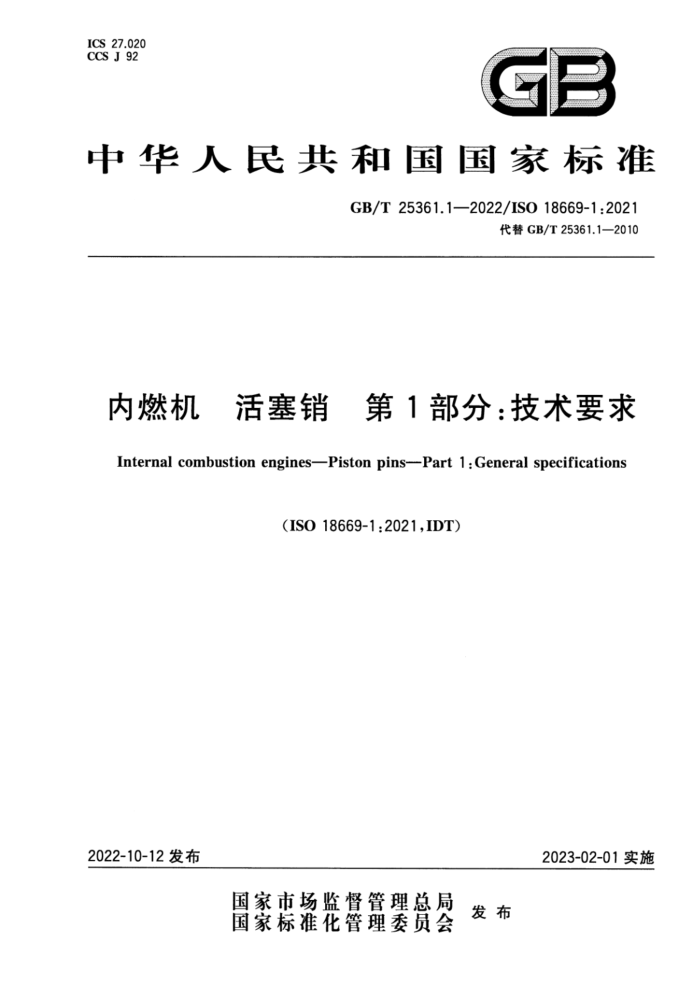

中华人民共和国国家标准
GB/T25361.1—2022/IS018669-1:2021
代替GB/T25361.1—2010
内燃机 活塞销 第1部分：技术要求 Internal combustion engines-Piston pins--Part 1 : General specifications
(ISO18669-1:2021,IDT)
2023-02-01实施
2022-10-12发布 目 次
前言引言 1范围 2规范性引用文件 3术语和定义 3.1总则 3.2活塞销几何和制造特征
L
！
！
3.2.1销孔类型 3.2.2外棱结构 3.2.3其他特征符号
生
5 专用名词 5.1外部、内部及端部特征 5.2外棱和内倒角结构
5.2.1倒角形外棱结构 5.2.2双倒角形外棱结构 5.2.3圆角形外棱结构 5.2.4倒角定位式外棱结构 5.3外棱过渡区结构 6代码活塞销代码标注
7
-:
7.1标注要素和顺序 7.1.1必注要素 7.1.2附加要素 7..2标注示例·
心
10
8活塞销类型、尺寸和公差
10
8.1 制造类型 8.2尺寸和公差
8.2.1外径和形位公差 8.2.2内径公差. 8.2.3 长度（L）和计量长度（Ls）公差 8.2.4外棱轮廊 8.2.5 内棱轮廊 8.2.6 锥孔尺寸
1
12 12 13 14 15 9.1 材料类型. 9.2芯部硬度/芯部强度 9.3 渗碳和渗氮硬化层深度 9.4 表面硬度 9.5 体积变化 10 一般特征 10.1表面粗糙度
18 19 19 20 20 21 21 21 21 22 22 22 .22 22 22 22 22
10.1.1 机加工表面粗糙度 10.1.2 涂层表面粗糙度 10.1.3 冷挤压和无缝冷拔活塞销内孔表面粗糙度 10.2活塞销标记 10.3其他 10.3.1 清洁度 10.3.2 防锈 10.3.3 剩磁 10.3.4 包装质量要求
11
11.1 材料特征 11.1.1 脱碳 11.1.2 网状渗碳体 11.1.3 氮化层 11.1.4 磨削烧伤 11.2材料缺陷 11.2.1 裂纹
22 22 22 22 23 23 23 23 23 25
11.2.2 冷挤成形条纹 11.3表面缺陷参考文献
图1 圆筒型活塞销图2 图1局部视图W 图3冷挤成形中央连皮型活塞销图4冷挤成形端部连皮型活塞销·· 图5 锥孔型活塞销· 图6 外棱结构（局部视图X：倒角：局部视图Y：圆角）图7 倒角形外棱结构（图6局部视图X) 图8 双倒角形外棱结构（图6局部视图X）图9 圆角形外棱结构（图6局部视图Y）· 图10 用于圆形卡环的倒角定位式外棱图11 图10局部视图Z 图12 外棱过渡区结构1（图6局部视图X和Y）图13
ii 图15 内倒角结构图16 锥孔结构图17 中央连皮尺寸
15 16 17
表1 符号表2 代码及说明表3 活塞销制造类型表4 外径(d1)和形位公差表5 波纹度表6 内径公差和壁厚为α时的同轴度表7 长度公差及端面跳动表8 代码LB活塞销的端面凹槽及端面台阶表9 圆角形外棱尺寸表10 倒角形外棱尺寸表11 内倒角尺寸表12 锥孔角度（α）和直径（d）公差表13 锥孔跳动公差（e）和锥孔内切台（）.. 表14 化学成分、机械及物理性能表15 芯部硬度表16 硬化层深度表17 表面硬度表18 热稳定试验后外径变化Ad1 表19 加工表面粗糙度表20 涂层表面粗糙度表21 材料缺陷表22 表面缺陷
10 11 12 12 12
1.
-
13
14 **14
EEEE
15 16 17 18
19 19 20 20 *21 21 .23 24
.
-. ....... 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T25361《内燃机活塞销》的第1部分。GB/T25361已经发布了以下部分：
第1部分：技术要求；第2部分：检验规则。
本文件代替GB/T25361.1一2010《内燃机活塞销第1部分：技术要求》，与GB/T25361.1- 2010相比，除结构调整和编辑性改动外，主要技术变化如下：
更改了范围（见第1章，2010年版的第1章）；增加了外棱端面导向角的术语和定义（见3.2.2.3》 一更改了端面直径d、端面凹槽深度h1、端面台阶高度/深度h2、锥孔内切台k等符号（见表1， 2010年版的表1；增加了圆筒型活塞销端面凹槽和端面台阶的局部视图W（见图2）：更改了外棱和内倒角结构（见5.2，2010年版的4.2）；更改了代码及说明（见表2.2010年版的表2）：增加了外圆表面允许的波纹度要求（见表5）；更改了内径公差和壁厚为α时的同轴度要求（见表6，2010年版的表5）更改了长度公差及端面跳动要求（见表7，2010年版的表6）；增加了代码LB活塞销的端面凹槽及端面台阶（见表8）；更改了圆角形外棱尺寸（见表9，2010年版的表7）更改了锥孔结构的视图（见图16，2010年版的图13）更改了机加工表面粗糙度要求（见10.1.1，2010年版的9.1.1）；一增加了涂层表面粗糙度要求（见10.1.2）；更改了材料缺陷要求（见11.2，2010年版的10.2）；更改了表面缺陷要求（见11.3，2010年版的10.3）。
-
一
本文件等同采用ISO18669-1：2021《内燃机活塞销 第1部分：技术要求》。 本文件做了下列编辑性修改：
第4章中补充了表格标识（表1）、标题及表格的提及，将原表1～表21的序号顺序调整为表2～表22。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国内燃机标准化技术委员会（SAC/TC177)归口。 本文件起草单位：昆明云内动力股份有限公司、株洲湘火炬机械制造有限责任公司、安庆雅德帝伯
活塞有限公司。山东云内动力有限责任公司、上海内燃机研究所有限责任公司、上海机动车检测认证技术研究中心有限公司、上海汽车集团股份有限公司商用车技术中心、石家庄金刚凯源动力科技有限公司、安徽金庆龙机械制造有限公司、扬州光辉汽车零部件有限公司、滨州渤海活塞有限公司、浙江汇裕汽车零部件有限公司。
本文件主要起草人：张海丰、陈丽琼、李惠海、胡先德、王海亮、乔亮亮、王建蕊、王瑞华、黄魏楼、 姚成果、徐维、许立宇、计维斌、张玉峰、左延尚、杜学坤、刘世英、王彦凯、李玉辉。 引言
GB/T25361旨在确立内燃机活塞销的基础性和通用性技术规范和与之相对应的检验规则，拟由两个部分构成。
第1部分：技术要求。目的在于确立适用于活塞销的术语和定义、分类、结构特征等通用技术要求。 一第2部分：检验规则。目的在于确立适用于活塞销的测量条件和特征测量规则。 内燃机活塞销 第1部分：技术要求
1范围
本文件规定了道路车辆和其他用途往复式内燃机公称外径为8mm～100mm的活塞销的基本尺寸特征。在除道路车辆以外的某些应用中，经制造厂和客户协商一致，本文件可以在适当修改后使用。
此外，本文件还根据机械性能、共同特征和质量要求确立了术语、活塞销类型分类和材料描述。 本文件的应用可能需要制造厂和客户共同商定达成数据协议。
2 2规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。 3.1总则 3.1.1
活塞销pistonpin 用于连接活塞和连杆，具有光滑、坚硬外表面的精密圆筒形零件。
3.2活塞销几何和制造特征 3.2.1销孔类型 3.2.1.1
圆筒型 cylindrical bore 具有直筒形内孔的销子。
3.2.1.2
中央连皮型 centre web 中央连皮型销孔销子两端有对称冷挤成形的内孔，在销子中央留有一连皮。 注：连皮随后被去除，留下一台阶，见图3。
3.2.1.3
锥孔型 tapered bore 销子两端为圆锥形内孔，以减轻活塞销的质量。
3.2.1.4
机加工型 machined bore 销子内孔经机加工单独制造而成。
3.2.1.5
