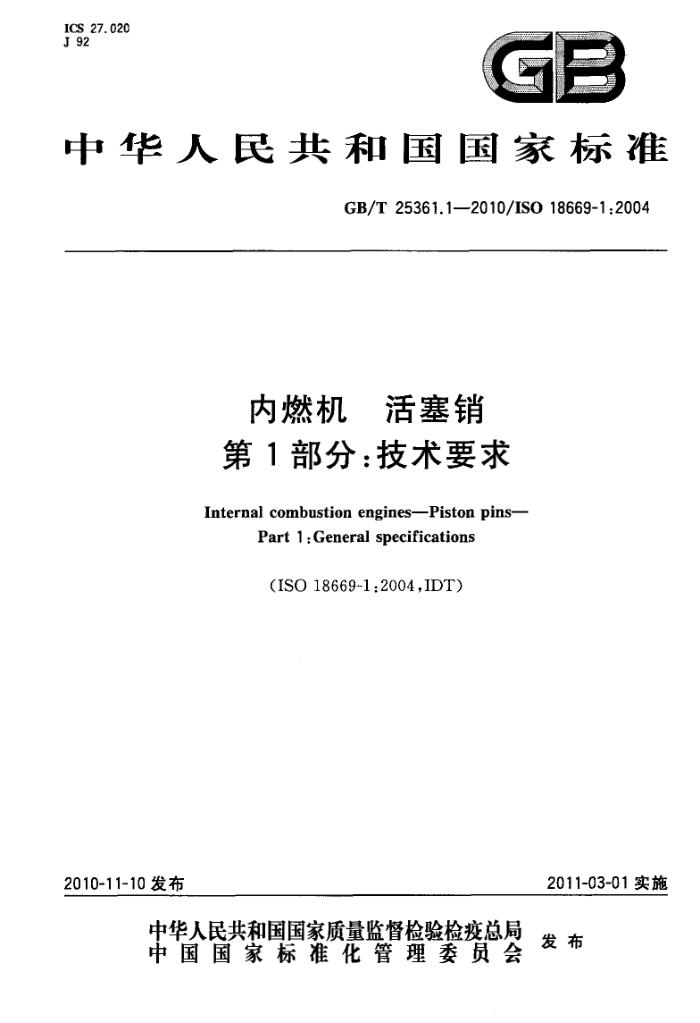

ICS 27.020 J 92
gD
中华人民共和国国家标准
GB/T 25361.1—2010/IS0 18669-1:2004
内燃机 活塞销第1部分：技术要求
Internal combustion enginesPiston pins-
Part 1 :General specifications
(ISO 18669-1:2004,IDT)
2011-03-01实施
2010-11~10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25361.1--2010/IS0 18669-1:2004
目 次
前言
1I
范围术语和定义符号专用名词代码活塞销代码标注活塞销类型、尺寸和公差·
1 2 3 4 5 6 7 8材料和热处理·
-
--
7
11 13 14 16
一般特征· 10其他质量要求参考文献
9
.* GB/T 25361.1—2010/ISO 18669-1:2004
前言
GB/T25361《内燃机活塞销》分为两个部分：
第1部分：技术要求；一第2部分：检验规则。
本部分是GB/T25361的第1部分。 本部分等同采用ISO18669-1:2004内燃机活塞销第1部分：技术要求》（英文版）。 本部分等同翻译ISO18669-1：2004。为便于使用，本部分做了如下编辑性修改：
一“本国际标准”一词改为“本部分”; 一珊删除了国际标准前言; 一一用小数点”。”代替作为小数点的“，”；
在参考文献中，补充了我国常用结构钢的国家标准。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会(SAC/TC177)归口。 本部分起草单位：上海内燃机研究所、潍坊潍柴零部件机械有限公司、安徽金庆龙机械制造有限公
司、上海汽车股份有限公司商用车技术中心。
本部分主要起草人：计维斌、顾庆、郭明忠.左克祥、毕晔、俊鸣、宋国婵、谢亚平、陈云清。 本部分为首次制定。
I GB/T 25361.1—2010/ISO 18669-1 :2004
内燃机活塞销第1部分：技术要求
1范围
GB/T25361的本部分规定了往复式内燃机外径为8 mm~～~100 mm 的活塞销的基本尺寸特征。此外，本部分还规定了活塞销术语和定义、分类、基于机械性能的材料规格、一般特征及质量要求。本部分也可适用于在类似条件下工作的压缩机的活塞销。
对道路车辆外的其他用途活塞销，只要制造厂和客户共同商定，也可对GB/T25361的本部分1>作适当修改后使用。 2 术语和定义
下列术语和定义适用于本部分。 2.1 总则 2. 1. 1
活塞销piston pin 用于连接活塞和连杆，具有光滑、坚硬外表面的精密圆筒形零件。
2.2活塞销几何和制造特征 2.2. 1销孔类型 2.2. 1. 1
圆筒型 cylindrical 具有直筒形内孔的销子。
2.2. 1.2
中央连皮型 centre web 销子两端有对称冷挤成形的内孔，在销子中央留有一连皮。 注；连皮随后被切去，留下一台阶,如图2所示。
2. 2. 1.3
锥孔型 tapered 销子两端为圆锥形内孔，以减轻活塞销的重量。
2.2.1.4
机加工型machined 销子内孔经机加工单独制造而成。
2. 2. 1.5
无缝冷拔钢管型 seamless drawn tube 不包含任何工艺性接缝的中空钢制品。
2. 2. 1.6
端部连皮型 end web 销子一端冷挤戒形，而在另一端留下一连皮。 注：连皮被冲去。然后再将销子拉制成一个空心圆轴，留下一冷挤成形线，如图3所示。 1）诸如表 4 中外棱过渡区 cmx和表 17 中内孔及其他表面粗髓度 Ra 等。
1 GB/T 25361.1—2010/ISO 18669-1 :2004
2.2.2外棱和内倒角结构 2. 2.2. 1
倒角 chamfer 将外棱倒成斜角的部位，往往用以和圆形卡环相配用。 注：当将圆形钢丝卡环放置在倒角处，用以将活塞销固定在活塞内时就称为“定位倒角”。
2.2.2.2
导向角 form angle 6 为方便装配而设置的、向外圆表面平滑过渡的外棱导向区。
2.2.2.3
过渡区drop-off 外棱向外圆表面过渡的非功能性机加工部位。 见图6、图7和图9。
2.2.2. 4
内倒角 inside-edge chamber 活塞销内孔表面和端面之间的倒角。
2.2.2.5
计量基准点 gauge point 位于活塞销外棱倒角上、用于测量计量直径（ds）和计量长度（1s）的定位点。
2.2.3其他特征 2.2.3.1
体积变化 yolume change 将活塞销加热到试验温度，保温一定时间，然后在基准温度下检测由外径尺寸发生永久变化所导致
的体积变化。 2.2.3.2
渣纹 slag lines 非金属夹杂物的条形裂纹。
3符号
GB/T25361的本部分所用符号见表1。
表１符号
缩写符号
说 明壁厚
a b c di dz d: ds ds f g
外棱过渡区长度外棱过渡区高度
外径内径锥孔直径中央连皮直径计量直径外棱长度外棱倒角长度
2 GB/T 25361.1—2010/IS0 18669-1 :2004
表1 (续)
说明长度锥孔长度中央连皮长度计量长度外棱圆角半径芯部强度端面跳动内倒角长度锥孔角度外棱倒角角度外棱导向角极限硬度
缩写符号
1 1s t4 ts r Rm 5 t α R
H.
4专用名词 4.1外部、内部及端部特征
通常用以描述圆筒型活塞销的术语，见图1所示。
1
d
3
di -外径; dz——内径; I长度。
1 -端面; 2——内孔表面; 3-—外圆表面; a壁厚
图1筒型活塞销
通常用以描述中央连皮型活塞销的术语，见图2所示。
1中央连皮圆角半径； ——中央连皮长度; d—中央连皮直径。
图2冷挤成形中央连皮型活塞销
3 GB/T 25361.1--2010/ISO 18669-1:2004
通常用以描述冷挤成形端部连皮型活塞销的术语，见图3所示。
1-——端部连皮成形线。
图3冷挤成形端部连皮型活塞销
通常用以描述锥孔型活塞销的术语，如图4所示。
3
锥孔表面；
锥孔角度，
ds- 锥孔直径；
La—一锥孔长度。
图 4锥孔型活塞销
4.2外棱和内倒角结构
通常用以描述外棱和内倒角结构的术语，见图5所示。
1- 外棱圆角半径或倒角（见图6和图7）； 2 ---内倒角;
一内倒角长度。 a见图6. b 见图7。 注：这可用于圆形或矩形卡环。
图 5 外棱结构
通常用以描述倒角形的外棱结构外棱过渡区的术语，见图6a)所示。 通常用以描述双倒角形外棱结构的术语，见图6b)所示。
4 GB/T 25361.1—2010/IS0 18669-1 :2004
一外棱过渡区长度； -外棱长度；
一外棱长度；外棱倒角长度；一外棱导向角角度；
5
广
f
g
C——-外棱过渡区高度; 8 外棱倒角角度。
F 一外棱倒角角度。
b）双倒角形外校棱
a）倒角和过渡区
注：外棱过渡区可和倒角形、双倒角形或圆角形外棱结构合用。
图6图5部视图X
通常用以描述圆角形外棱结构的术语，见图7所示。
Y
外棱圆角半径； f-—外梭长度; 外棱导向角。
图 7 图 5 局部视图 Y
通常用以描述倒角定位式外棱结构的术语，见图8和图9所示。
6
1计量基准点 3 Is计量长度; ds-计量直径。
图 8用于圆形卡环的倒角定位式外棱
5
