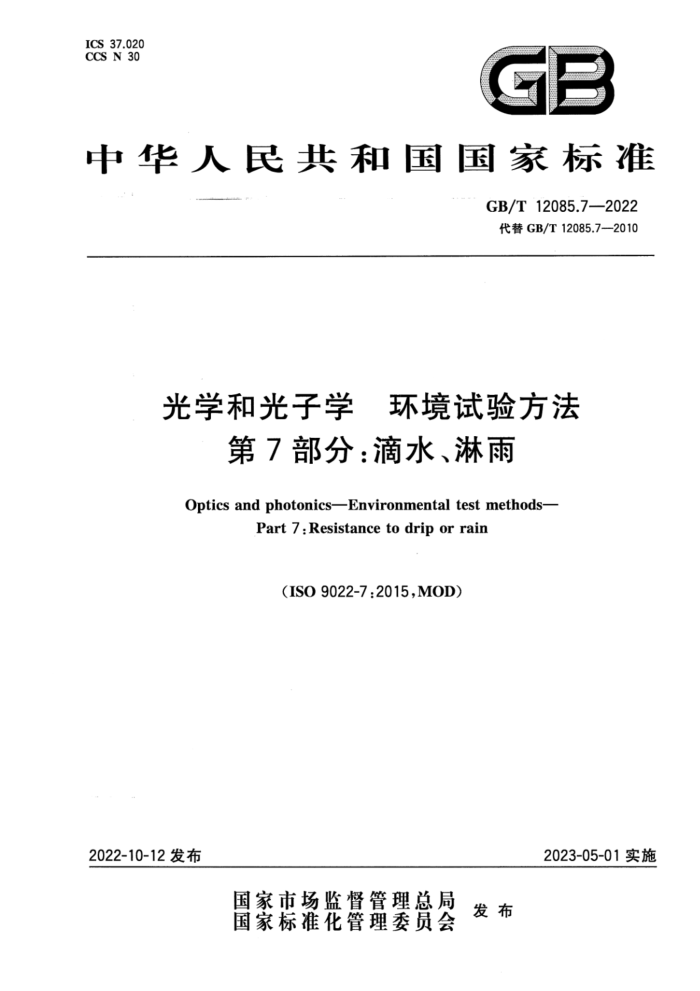

ICS37.020 CCS N 30
中华人民共和国国家标准
GB/T12085.7—2022 代替GB/T12085.7—2010
光学和光子学 环境试验方法
第7部分：滴水、淋雨
OpticsandphotonicsEnvironmentaltestmethods-
Part 7:Resistance to drip or rain
（IS09022-7:2015,MOD)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.7—2022
目 次
前言引言
I
范围 2 规范性引用文件 3 术语和定义 4 试验条件 5 条件试验 6 试验程序 7 环境试验标记 8 规范附录A（资料性） 滴水、淋雨条件试验及喷头排列说明参考文献·
1 GB/T12085.72022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第7部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；第4部分：盐雾；
第6部分：砂尘；
第7部分：滴水、淋雨；第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染；第14部分：露、霜、冰；第17部分：污染、太阳辐射综合试验；第20部分：含二氧化硫、硫化氢的湿空气； -第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。
本文件代替GB/T12085.7一2010《光学和光学仪器环境试验方法第7部分：滴水、淋雨》，与 GB/T12085.7一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”；更改了“范围”的适用界限（见第1章，2010年版的第1章）；将表1的注更改为表中的段（见表1，2010年版的表1)；更改了环境试验标记内容（见第7章，2010年版的第6章）。
本文件修改采用ISO9022-7：2015《光学和光子学环境试验方法第7部分：滴水、淋雨》。 本文件与ISO9022-7：2015相比做了下述结构调整：
增加了“术语和定义”一章。 本文件与ISO9022-7：2015的技术差异及其原因如下：
-将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求； -用规范性引用的GB/T12085.1替换了ISO9022-1（见6.1、第7章），以适应我国的技术条件，提高可操作性；将表1中的注改为表中的段（见表1），以符合我国标准用语习惯；将图1中的注改为图中的段（见图1），以符合我国标准用语习惯；删除了图4和图A.3，以符合我国试验设备现状。
本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022；一附录A中用资料性引用的GB/T12085.2替换了ISO9022-2，GB/T12085.8替换了
I GB/T12085.7—2022
ISO9022-8。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本文件起草单位：宁波湛京光学仪器有限公司、天津航天瑞莱科技有限公司、南京环科试验设备有
限公司、河南省计量科学研究院、上海理工大学、宁波永新光学股份有限公司、南京东利来光电实业有限责任公司、上海千欣仪器有限公司、梧州奥卡光学仪器有限公司、麦克奥迪实业集团有限公司、上海雄博精密仪器股份有限公司、苏州慧利仪器有限责任公司、宁波舜宇仪器有限公司、宁波华光精密仪器有限公司、宁波市教学仪器有限公司、南京江南永新光学有限公司、上海光学仪器研究所、广州粤显光学仪器有限责任公司。
本文件主要起草人：干林超、李杰、邹文正、徐凯、张薇、毛磊、洪宜萍、华越、张韬、杨泽声、姜冠祥、 韩森、胡森虎、孔燕波、王国瑞、李晞、冯琼辉、李弥高。
本文件及其所代替文件的历次版本发布情况为：
-1989年首次发布为GB12085.7一1989，2010年第一次修订；一本次为第二次修订。
I GB/T12085.7—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严醋环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。 第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）
-
等特性受到温度和湿度影响的变化程度。 一第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特
性受到机械作用力影响的变化程度。
一一第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。
第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到砂尘影响的变化程度。 第7部分：滴水、淋雨。自的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到滴水、淋雨影响的变化程度。
- 第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静
电）等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能（太阳照射、湿热）影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及估价霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。
-
一一第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在
试剂中的抵抗能力。 第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内受试剂腐蚀及太阳辐射的抵御能力。
一 第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电
气（包括静电）等特性受二氧化硫或硫化氢的影响，
第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、
气候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、 机械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
II GB/T12085.7—2022
光学和光子学 环境试验方法
第7部分：滴水、淋雨
1范围
本文件描述了光学和光子学滴水、淋雨试验的环境试验方法。 本文件适用于光学和光子学仪器，包括来自其他领域（如机械、化学和电子设备）的滴水、淋雨试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学环境试验方法第1部分：术语、试验范围（GB/T12085.1--2022， ISO 9022-1:2016,MOD)
3术语和定义
本文件没有需要界定的术语和定义。
4试验条件
试样暴露开始时，水的温度应低于试样的温度。在暴露试验过程中，试样应被安装在旋转工作台易于操作的位置，工作台绕垂直于洒水区域的轴向旋转速度为1r/min～2r/min。在试验前，应测量试验所需的滴水速率和淋雨速率，并将其嵌人试样所占洒水区域的中央位置。
喷水率应用雨量计测定。若存在许多测量区域，或进行几种度量方法，则所有测量结果的平均值应符合条件试验方法72滴水的严醋等级（表1）、条件试验方法73恒定的雨严醋等级（表2）、条件试验方法74加风速的雨的严酷等级（表3)规定的淋雨速率要求。
表1 01 02 03 04 05 06 07 08 09
严酷等级
暴露开始时试样温度/C 暴露开始时试样和水的温差/K 喷淋板上方水位高度/mm
15~35 2~20 40 3.5±1 15 30 0或1或2
75 5.5±1 15 30
10 1.5±0.5
滴水速率/(mm/min）
暴露时间/min 工作状态
5
15
5
1
对01～06的严醋等级，暴露前使水从滴水板的每一个孔均匀流出，最终充满测试仪器。上述操作完成后，才能将水位降低到需要的容积，可用溢水孔实现。不应使用表面活性剂。
1 GB/T12085.7—2022
表 2
严酷等级
01 15~35 2~20
02 15~35 2~20 20±3 30±2
暴露开始时的试样温度/℃ 暴露开始时试样和水的温差/K
5±2 30±2
淋雨速率/（mm/min）
暴露时间/min 工作状态
0或1或2
表3
严酷等级
01
02
03
04
05
06
15~35 2~20
暴露开始时的试样温度/C 暴露开始时试样和水的温度差/K
18±3
33±3 2±1
试样位置处风速/(m/s) 淋雨速率/（mm/min）
2±1
10±3
暴露时间/min 工作状态
10
10
30
10 0或1或2
30
30
注：对低淋雨速率条件下的01、02、05、06严酷等级，有部分水不是通过喷头以水滴的形式被分布开来，这些水可
以由强风产生的强湍流水来抵消。
5 5条件试验
5.1 条件试验方法72：滴水
滴水的测试仪如图1所示，根据试样的尺寸选择测试仪和滴水板（见图2)的大小。对于要求1m 以上滴水板的大试样，可拆分为零部件后逐一测试。滴水板上方水位高度应通过浮阀和（或）溢水孔调节（见图1）。为防止测试过程中滴水板小孔堵塞，应使用软化水或者去离子水。滴水板和试样之间的距离不应小于1m。应确保在测试过程中试样上面的每一点均受到滴水。
2 GB/T12085.7—2022
单位为毫米
标引序号说明：
溢水管（g>20）；一排水管（测试结束后排空测试仪）；
1
2
3~ 进水管。 注：未给出的细节合理选择。
图1滴水条件试验方法的测试仪
单位为毫米
n
25. 4
标引序号说明：
工作台用0.8mm厚的Cu、Zn合金制作；在金属板上排布直径为g0.35mm的孔；
2
一凹槽用4.8mm的铁棒制作，顶端半径为5mm，压制成型为1.5mm的金属板。 注：图2的尺寸和允差见表4。
3-
图2滴水板部分
表4
单位为毫米
尺寸 0.1~0.9 >0.9~6.0 >6.0~30.0 >30.0~120.0
允差 ±0.02 ±0.1 ±0.2 ±0.3
