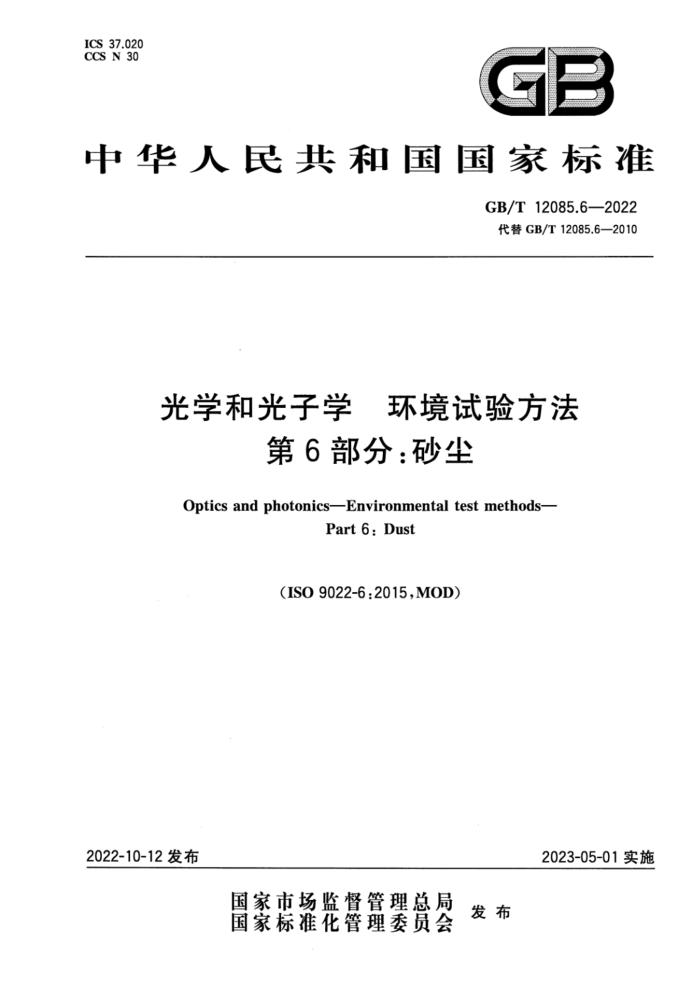

ICS 37.020 CCS N 30
GB
中华人民共和国国家标准
GB/T12085.6—2022 代替GB/T12085.6—2010
光学和光子学 环境试验方法
第6部分：砂尘
OpticsandphotonicsEnvironmentaltestmethods-
Part 6: Dust
(ISO9022-6:2015,MOD)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.6—2022
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义 4 试验条件 5 条件试验 6 试验程序
1
3
环境试验标记规范
7
8 参考文献 GB/T12085.6—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第6部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；一第2部分：低温、高温、湿热；第3部分：机械作用力；第4部分：盐雾；第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染；
-
-
第14部分：露、霜、冰； --第17部分：污染、太阳辐射综合试验；
第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；
第23部分：低压与低温、大气温度、高温或湿热综合试验。 本文件代替GB/T12085.6一2010《光学和光学仪器环境试验方法 法第6部分：砂尘》，与
GB/T12085.6一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中“光学仪器”更改为“光学和光子学仪器”； -更改了范围的适用界限（见第1章，2010年版的第1章）；更改了环境试验标记内容（见第7章，2010年版的第6章）。
本文件修改采用ISO9022-6：2015《光学和光子学环境试验方法第6部分：砂尘》。 本文件与ISO9022-6：2015相比做了下述结构调整：
增加了“术语和定义”一章。 本文件与ISO9022-6：2015的技术差异及其原因如下：
将全文中“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求；用规范性引用的GB/T12085.1替换了ISO9022-1（见6.1、第7章），以适应我国的技术条件，提高可操作性。
本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022；增加了标引序号说明；增加了参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。
I GB/T12085.6—2022
本文件起草单位：梧州奥卡光学仪器有限公司、天津航天瑞莱科技有限公司、苏州慧利仪器有限责任公司、河南省计量科学研究院、上海理工大学、上海雄博精密仪器股份有限公司、上海千欣仪器有限公司、宁波湛京光学仪器有限公司、麦克奥迪实业集团有限公司、宁波舜宇仪器有限公司、宁波华光精密仪器有限公司、南京江南永新光学有限公司、上海光学仪器研究所、宁波永新光学股份有限公司、广州粤显光学仪器有限责任公司、南京东利来光电实业有限责任公司、宁波市教学仪器有限公司。
本文件主要起草人：张韬、刘德军、韩森、张卫东、张薇、姜冠祥、华越、鲍金权、杨泽声、胡森虎、孔燕波、 姚晨、冯琼辉、毛磊、李弥高、洪宜萍、王国瑞。
本文件及其所代替文件的历次版本发布情况为：
-1989年首次发布为GB12085.6—一1989，2010年第一次修订；本次为第二次修订。
I GB/T12085.6—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光
学和光子学仪器产品进行试验，考核其经受严酷环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。
一第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）
等特性受到温度和湿度影响的变化程度。 一一第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特
性受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。 第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到砂尘影响的变化程度。 第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到滴水、淋雨影响的变化程度。 第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能（太阳照射、湿热)影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。 第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在
-
试剂中的抵抗能力。 一第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内受试剂腐蚀及太阳辐射的抵御能力。
.第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电
气（包括静电）等特性受二氧化硫或硫化氢的影响。 一第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、
气候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、 机械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
I GB/T12085.6—2022
光学和光子学 环境试验方法
第6部分：砂尘
1范围
本文件描述了光学和光子学砂尘的环境试验方法。 本文件适用于光学和光子学仪器，包括来自其他领域的组件（如机械、化学和电子设备）的砂尘
试验。
本文件不适用于对粗粒砂尘耐磨性的试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学环境试验方法第1部分：术语、试验范围（GB/T12085.1一2022， ISO9022-1:2016，MOD)
ISO565试验筛金属丝筛网、穿孔金属板和电刻板孔的尺寸规定（Test sieves一Metalwire cloth,perforated metal plate and electroformed sheetNominal sizes of openings)
3术语和定义
本文件没有需要界定的术语和定义。
4试验条件
试样暴露期间，其光学表面应用各种措施防止砂尘的影响，如防尘罩。罩盖方式应在相关标准中规定。若试样在暴露时光学表面不必罩盖，则应在有关标准中加以说明。
试验箱（室)应具有一定的空间以保证试样的占有面积不大于试验箱（室）横截面积（与空气流动方向垂直的面积）的50%，体积不超过试验箱（室)有效体积的50%。
图1为试验箱结构的示意图。
1 GB/T12085.6—2022
16
17 18
0
15
19
10 -11 12
标引序号说明：
11 栅格板； 12- 砂尘排除口； 13- 反向传送； 14- 光电砂尘浓度计； 15- 试验箱的门； 16- 一 风扇电机； 17- 标准光源； 18- 温度传感器； 19- 暴露室。
包括计量器和除湿装置的进尘装置；一风扇；气流矫直器；温度传感器；一加热元件；湿度计；
2
%
S.
6-
7 气流控制阀； 8-— 光电砂尘浓度计； 9- 除湿（冷却)器；
试验箱；
10-
图1试验设备结构示意图
矿物砂尘应由边缘锐利的微粒组成，其中SiO2质量分数应不小于97%。 微粒尺寸分布和分析用的金属丝筛网应符合表1的规定。
表 1
微细砂尘颗粒尺寸分布（质量分数）
ISO565规定的筛网网格尺寸
颗粒尺寸 mm 0.1~0.14 0.071~<0.1 0.045~<0.071
% （允许偏差土2%）
μm 140 100 71 45
2 8 15 75
<0.045
每次试验应使用新的砂尘。试样应尽可能放在试验箱（室）中心附近，如多个试样同时试验时，试样的位置均应与空气流动方向垂直，并且试样之间以及试样与试验箱（室）壁的距离均大于100mm，试样的安置应使最易损表面朝着喷尘。在试验期间试样的位置可重新定位，以便将各个不同的表面暴露于空气流，在有关标准中应规定对空气流暴露的试样表面的位置和数量，暴露周期应均匀分配给每一暴露面。
2 GB/T12085.6—2022
5 条件试验
条件试验方法52：喷尘的严酷等级按表2。
表 2
严酷等级 02a 18~28 <25% 8~10 5~15
步骤
参数
单位 ℃ - m/s g/m h ℃ - m/s h ℃ 一 m/s g/ma h
01 18~28 <25% 8~10 5~15 6
03b 18~28 <25% 8~10 5~15 6 55~65 <25% 1~3 16 55~65 <25% 8~10 5~15
温度相对湿度空气速度砂/尘浓度暴露时间温度相对湿度空气速度暴露时间温度相对湿度
6
不适用
不适用
2e
35~45 <25% 8~10 5~15 6 1或2
3 空气速度
不适用
砂/尘浓度暴露时间
6
工作状态
步骤1试验后立即进人步骤3。 步骤1到步骤3应紧接着进行。 。中断喷砂。
6试验程序
6.1 通则
试验应符合相关规范和GB/T12085.1的规定。 6.2 预处理
预处理未作规定时，试样应清洁和干燥。 6.3 恢复
除有相关规范另有规定外，沉积的砂尘应通过摇动或擦刷的办法去除，不应将额外的砂尘粘到试样上，也不应用吹或吸的清洗方法除去砂尘。
3
