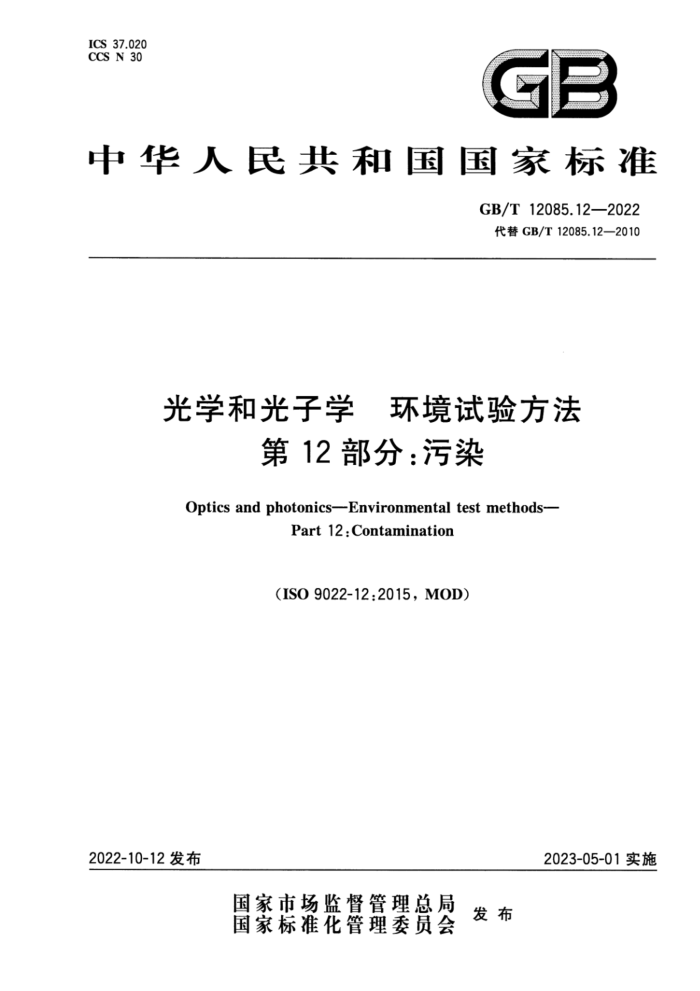

ICS 37.020 CCS N 30
GB
中华人民共和国国家标准
GB/T12085.12—2022 代替GB/T12085.12—2010
光学和光子学 环境试验方法
第12部分：污染
OpticsandphotonicsEnvironmentaltestmethods-
Part 12:Contamination
（ISO9022-12:2015，MOD)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.12—2022
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 试验条件 5 条件试验 6
试验程序 7 环境试验标记 8 规范附录A（规范性） 垫片材料浸液提取物pH值的测定参考文献· GB/T12085.12—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第12部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温与湿热；第3部分：机械作用力；
一第4部分：盐雾；
第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染；第14部分：露、霜、冰；第17部分：污染、太阳辐射综合试验；第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。
-
本文件代替GB/T12085.12—2010《光学和光学仪器环境试验方法 第12部分：污染》。与 GB/T12085.12—2010相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”； -更改了“范围”的适用界限（见第1章，2010年版的第1章）；更改了环境试验标记内容（见第7章，2010年版的第6章）。
本文件修改采用ISO9022-12：2015《光学和光子学环境试验方法第12部分：污染》。 本文件与ISO9022-12：2015相比做了下述结构调整：
增加了“术语和定义”一章；为避免悬置段，增加了4.1，后续条编号顺延；为避免悬置段，增加了A.2.1，后续条编号顺延。
-
本文件与ISO9022-12：2015的技术差异及其原因如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求；用规范性引用的GB/T12085.1替换了ISO9022-1（见4.1、6.1、第7章），以适应我国的技术条件，提高可操作性。
本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。
I GB/T 12085.12—2022
本文件起草单位：宁波华光精密仪器有限公司、苏州慧利仪器有限责任公司、上海唯视锐光电技术有限公司、江西凤凰光学科技有限公司、上海雄博精密仪器股份有限公司、合肥知常光电科技有限公司、 上海光学仪器研究所、上海理工大学、南京波长光电科技股份有限公司、上海千欣仪器有限公司、重庆阿泰可科技股份有限公司、宁波市教学仪器有限公司、麦克奥迪实业集团有限公司、南京东利来光电实业有限责任公司、梧州奥卡光学仪器有限公司、宁波永新光学股份有限公司、宁波湛京光学仪器有限公司、 宁波舜宇仪器有限公司、南京江南永新光学有限公司。
本文件主要起草人：孔燕波、韩森、王蔚生、高波、姜冠祥、吴周令、冯琼辉、张薇、王国力、华越、陈文、 王国瑞、杨泽声、洪宜萍、张韬、崔志英、鲍金权、胡森虎、李晞。
本文件及其所代替文件的历次版本发布情况为：
-1989年首次发布为GB12085.12--1989，2010年第一次修订；一本次为第二次修订。
Ⅱ GB/T12085.12—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严酷环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。 第2部分：低温、高温与湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到温度和湿度影响的变化程度。 第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。 第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到砂尘影响的变化程度。 第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
一
受到滴水、淋雨影响的变化程度。 第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学及电气（包括静电)等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能（太阳照射、湿热)影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。 第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在试剂中的抵抗能力。 第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
-
-
受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材
-
料短时间内受试剂腐蚀及太阳辐射的抵御能力。 第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电气
-
（包括静电）等特性受二氧化硫或硫化氢的影响。 第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、气
-
候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、机
-
械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
I GB/T12085.12—2022
光学和光子学 环境试验方法
第12部分：污染
1范围
本文件描述了光学和光子学污染试验的环境试验方法。 注：本文件中所指的“污染”的含义是腐蚀性化学物质"（以下简称“试剂”)同光学和光子学仪器的接触。 本文件适用于有关光学和光子学仪器，包括来自其他领域（如机械、化学和电子设备）的污染试验。 本文件不适用于作为正常的生产控制。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学环境试验方法第1部分：术语、试验范围（GB/T12085.1- 2022，ISO9022-1:2016，MOD)
3术语和定义
本文件没有需要界定的术语和定义。
4试验条件
4.1通则
试验应在GB/T12085.1规定的大气环境条件下进行。 在第5章条件试验中列出的试剂表示了不同的化学试剂种类。
4.2试样
除相关规范要求整台仪器或部件试验外，试验应采用代表性样品作试样。 非金属涂层试验的试样基片，厚度应大于1mm，试样板按图1中所示尺寸制作。 待试涂层的结构应与仪器或仪器的部件所用涂层结构相同。 注：相关规范也能规定试样板的长度为140mm士2mm或280mm士2mm。 试样在涂层前的表面应与所代表的仪器或部件的表面用同样的方法制备，涂层应完全地覆盖住试
样的表面，特别是边、角和孔的边缘均应覆盖。在涂布涂层前应进行冲孔。涂层的厚度应与仪器或部件的涂层的厚度相同（偏差不超过5μm）。试样的标记、数字等应在施加涂层前制作好。制备好的试样应防止污染，直到试验开始。
除图1所示外，合成材料试样试验时的受试面应与所代表仪器零部件的表面一样平整，如受试面上不能充分地承托试验垫片（见4.3），应将试样的一半浸没在试剂中，以确保试验符合试验条件的要求。
1）不包括放射性元素和同位素及危险性化学物质，如2，2－二氯二乙硫醚。
1 GB/T12085.12—2022
单位为毫米
2
允差
极限偏差 ±0.1 ±0.2 ±0.3
图中尺寸 0.5~6.0 6.0~30.0 30.0~120.0
2
$10 $13
标引序号说明：
试样板；一湿垫片；
1- 2-
3- 质量约43g的试验础码。
图2试验荷重和试验垫片的放置
单位为毫米
6'0
614
标引序号说明：
-通气毛细管。 注：图中尺寸的允差同图2。
-
图3盖帽
5条件试验
5.1通则
条件试验方法所列的试剂在该项试验中都应试验。 试验的暴露时间从浸湿的垫片放到试样上起开始计算。
5.2条件试验方法86：基本的润肤剂材料和人造手汗
条件试验方法86：基本润肤剂材料和人造手汗的严醋等级见表1。
e
