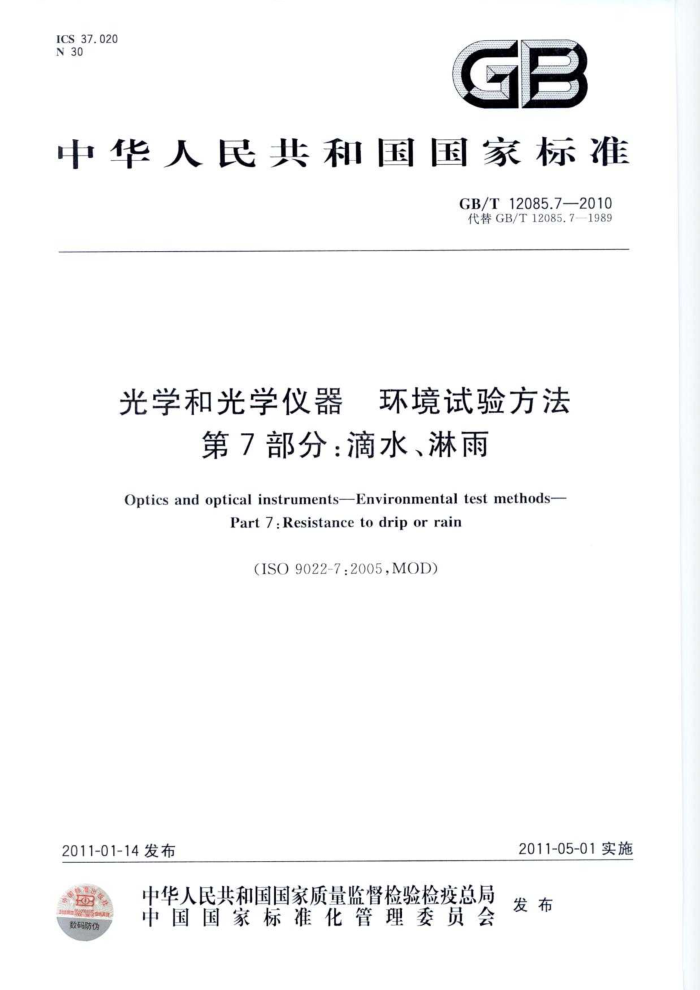

ICS37.020 N30
GB
中华人民共和国国家标准
GB/T12085.7—2010 代替GB/T12085.7-1989
光学和光学仪器 环境试验方法
第7部分：滴水、淋雨
Optics and optical instruments-Environmental test methods-
Part7:Resistancetodrip orrain
(ISO 9022-7:2005,MOD)
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 中 华 人民 民共和国
国家标准
光学和光学仪器 环境试验方法
第7部分：滴水、淋雨 GB/T12085.7—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数17千字 2011年5月第一版 2011年5月第一次印刷
*:
书号：155066·1-42814定价16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB/T12085.7—2010
前言
GB/T12085《光学和光学仪器环境试验方法》分为以下16个部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；第4部分：盐雾；第5部分：低温、低气压综合试验；第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高压、低压、浸没；第9部分：太阳辐射；第10部分：振动（正弦）与高温、低温综合试验；第11部分：长霉；第12部分：污染；第13部分：冲击、碰撞或自由跌落与高温、低温综合试验；第14部分：露、霜、冰；第15部分：宽带随机振动（数字控制）与高温、低温综合试验；第16部分：弹跳或恒加速度与高温、低温综合试验。
本部分为GB/T12085的第7部分。 本部分修改采用ISO9022-7:2005《光学和光学仪器 环境试验方法 第7部分：滴水、淋雨》。 本部分与ISO9022-7：2005的主要差异如下：
删除国际标准的序言和前言和图4；对国际标准的A.3作了适当修改，并删除图A.3；根据ISO9022-7第1章及我国标准用语习惯作了重新编写； “国际标准本部分”一词改为“本部分”。
本部分代替GB/T12085.7--1989《光学和光学仪器 环境试验方法 淋雨》，与GB/T12085.7- 1989的主要差异为：
修改了标准名称；修改了变量温差的计量单位；合并了范围与试验目的；增加了条件试验方法72滴水及相关要求；增加了条件试验方法74的严酷等级分级及相关要求；增加了试验程序中的总则；增加了环境试验的标记名称，修改了相应标准号的编写；修改了有关标准中包括的内容；增加了滴水、淋雨的资料性附录，将喷头排列放入附录。
本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。
I GB/T12085.7—2010
本部分由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本部分起草单位：上海理工大学、宁波永新光学股份有限公司。 本部分主要起草人：冯琼辉、章慧贤、曾丽珠、张燕珂。 本部分所代替标准的历次版本发布情况为：
GB/T12085.71989。
I GB/T12085.7—2010
光学和光学仪器 环境试验方法
第7部分：滴水、淋雨
1范围
本部分规定了滴水、淋雨试验的试验条件、条件试验、试验程序及环境试验标记。 本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。 本试验目的是研究试样的光学、热学、机械学、化学和电学特性受到滴水、淋雨影响的变化程度。
2规范性引用文件
下列文件中的条款通过GB/T12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T12085.1光学和光学仪器 器环境试验方法第1部分：术语、试验范围（GB/T12085.1 2010.ISO9022-1:1994.MOD)
3 试验条件
暴露开始时水的温度应低于试样的温度，在暴露试验过程中，试样应被安装在旋转工作台易于操作的位置，工作台绕垂直于洒水区域的轴向旋转速度为1r/min～2r/min。在试验前，应测量试验所需的滴水和淋雨的速度，并将其嵌入试样所占洒水区域的中央位置。
喷水率用雨量计测定。若存在许多测量区域，或进行几种度量方法，则所有测量结果的平均值应符合条件试验方法72滴水的严酷等级表1、条件试验方法73恒定的雨严酷等级表2、条件试验方法74加风速的雨的严酷等级表3规定的雨速要求。
表1
严醋等级暴露开始时试样温度/℃
02 03 04 05 06 07
08 09
01
15~35 2~20 40 3.5±1 15 0或1或2
暴露开始时试样和水的温差/K 喷淋板上面水的高度/mm
75 5.5±1 15
10 1.5±0.5
淋雨速率/（mm/min）
暴露时间/min 工作状态
15
30
30
5
5
5
注：对01到06的严酷等级，暴露前使水从喷淋板的每一个孔均匀流出，最终充满测试仪器。上述操作完成后，
才能将水位降低到需要的容积，可用溢水孔实现。严禁使用表面活性剂。
表2
02 15~35 2~20
严酷等级
01 15~35 2~20
暴露开始时的试样温度/℃ 暴露开始时试样和水的温差/K
1 GB/T12085.7—2010
表2（续）
淋雨速率/（mm/min）
5±2 30±2
20±3 30±2
暴露时间/min 工作状态
0或1或2
表3
严酷等级
03
04
05
06
01
02
暴露开始时的试样温度/℃ 暴露开始时试样和水的温度差/K
15~35 2~20
试样位置处风速/(m/s) 淋雨速率/（mm/min）
33±3 2±1
18±3
10±3
10
30
暴露时间/min 工作状态
10
30
10 0或1或2
30
注：对低雨速条件下 的01.02.05.06严酷等级，有部分水不是通过喷头以水滴的形式被分布开来，这些水可以由
强风产生的强 消流水米抵消条件试验条件试验方法72滴水
4
4.1 4.1.1条件试验方法7 72滴水的严酷等级按表1 4.1.2淋雨的测武仪如图1所示，根据试 式样的尺 时选 择测试仪和喷淋板（图2所示）的大小。对于要求 1m以上喷淋板的大试样，可以拆分为零部件后送 测试。 喷淋板上面水位高度可通过浮阀和（或）溢
水孔调节（见图1） 为防止测试过 土程中喷淋板小孔堵塞，应使用软化水或者全脱盐水。喷淋板和试样之间的距离不小于 m。 确保在测试过程中试样上面的每 点均受喷淋
单位为毫
信
-
0
0
-
1 溢水管（>20）： 2 排水管（测试结束后排空测试仪）：
一进水管、 注：未注细节应合理选择。
3-
图1 淋雨条件方法的测试仪
2 GB/T12085.7—2010
单位为毫米
16
工作台用0.8mm厚的、Zn合金制作；在金属板上排布直径为40.35mm的孔；凹槽用 用4.8mm的铁棒制作，顶端半径为5mm，压制成型为1.5mm的金属
3-
0.1~0.9（包括0.9） 0.9~6.0（包括6 6.0 0.0（包括 0X
±0.02 ±0.1 10.2 -0.3
1
30.0~120.0
图2 喷淋板部分
4.2条件试验方法73：恒定的雨 4.2.1条件试验方法73恒定的雨的严酷等级按表2 4.2.2用自来水（饮用水）或按4.1制备的水。喷美应符合图3要求，旋转喷头的安装排布方式应保证使雨速通过喷淋面均分布。雨速的测量方法按策
样的尺寸选择喷头数量，喷头应安置
在离试样最高面至少2m的位置，喷头的排列见附录A。
单位为毫米
90. 8
95.6412
07 936
M28×1.5
435
L019 M28X1.5
30
eo
图3喷头 GB/T12085.7—2010
单位为毫米
$28.5
$18.2
0型圈或垫圈：
2 去毛刺的孔；
角度公差士3°
3
尺寸/mm 0.1~0.9 >0.9~6.0 >6.0~30.0 >30.0~120.0
公差/mm ±0.02 ±0.1 ±0.2 ±0.3
图3（续）
4.3条件试验方法74：加风速的雨 4.3.1条件试验方法74加风速的雨的严酷等级按表3。 4.3.2按4.2喷淋，鼓风机安置在试样上方，以使喷淋均匀。
进行暴露时，在无风的条件下会形成一个喷酒面中心区，承载试样的旋转工作台应安置在沿风的方向并离上述区域约2m的位置。
在将试样放人测试仪前，需测量暴露过程中试样中心固定区域处的风速和雨速。喷水率用雨量计测定。 5试验程序 5.1总则
试验应符合相关标准和GB/T12085.1的要求。 5.2预处理
如有关标准未作规定，则应在暴露前用中性清洁剂清洗试样表面。以免在试样表面留下膜痕或者裂纹。清洗后，涂上防护性油脂以便储存。 5.3恢复
如有关标准未作规定，试样表面应进行干燥处理，但不允许使用压缩空气进行干燥。处理试样温度应与环境温度相同。 5.4最后检测
恢复之后，试样的光学内表面可能出现潮湿膜层，但这种膜层应在有关标准所规定的时间内消失。 如果目视检查不能直接看到渗入的水膜，则应在有关标准中规定检查的方法。 6环境试验标记
环境试验标记应符合GB/T12085.1的规定。 示例：光学仪器抗恒定的雨环境试验，条件试验方法73、严酷等级01、工作状态1的标记为：
环境试验GB/T12085-73-01-1
7有关标准应包括的内容
a) 环境试验标记；
4
