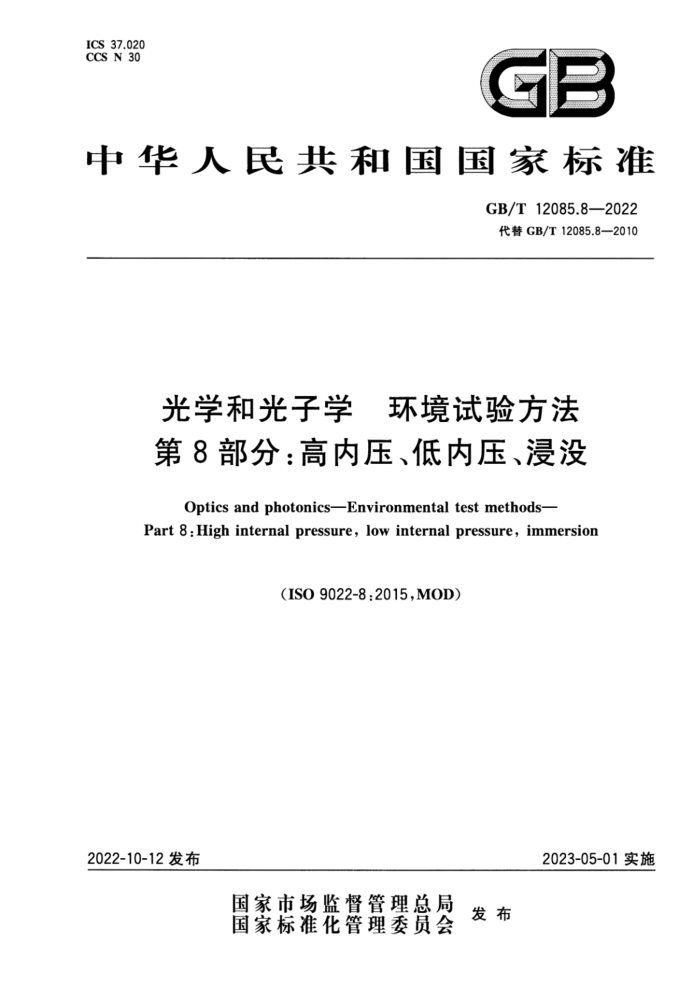

ICS 37.020 CCS N 30
GB
中华人民共和国国家标准
GB/T12085.8—2022 代替GB/T12085.8—2010
光学和光子学 环境试验方法第8部分：高内压、低内压、浸没
OpticsandphotonicsEnvironmentaltestmethods-
Part 8:High internal pressure, low internal pressure, immersion
（IS09022-8:2015,MOD)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.8—2022
目 次
前言引言
范围 2 规范性引用文件
L
术语和定义试验条件…. 5 条件试验 6 试验程序环境试验标记 8 规范附录A（资料性） 抗压试验及试验装置参考文献
3 4
7 GB/T12085.8—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第8部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热； ——第3部分：机械作用力；
一第4部分：盐雾；
-
第6部分：砂尘；第7部分·滴水、淋雨；
第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霍；第12部分：污染；第14部分：露、霜、冰；第17部分：污染、太阳辐射综合试验；第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。
本文件代替了GB/T12085.8一2010《光学和光学仪器环境试验方法第8部分：高压、低压、浸没》。与GB/T12085.8一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中“光学仪器”更改为“光学和光子学仪器”；更改了范围的适用界限（见第1章，2010年版的第1章）；更改了环境试验标记内容（见第7章，2010年版的第6章）。
本文件修改采用ISO9022-8：2015《光学和光子学环境试验方法第8部分：高内压、低内压、浸
没》。
本文件增加了“术语和定义”一章。 本文件与ISO9022-8：2015的技术差异及其原因如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求；一用规范性引用的GB/T12085.1替换了ISO9022-1（见6.1、第7章），以适应我国的技术条件，提高可操作性。 本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022；增加了参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本文件起草单位：宁波湛京光学仪器有限公司、上海理工大学、上海唯视锐光电技术有限公司、
Ⅱ GB/T12085.8—2022
南京东利来光电实业有限责任公司、宁波市教学仪器有限公司、梧州奥卡光学仪器有限公司、宁波华光精密仪器有限公司、麦克奥迪实业集团有限公司、上海千欣仪器有限公司、宁波永新光学股份有限公司、 上海雄博精密仪器股份有限公司、宁波舜宇仪器有限公司、广州粤显光学仪器有限责任公司、上海光学仪器研究所、南京江南永新光学有限公司、苏州慧利仪器有限责任公司。
本文件主要起草人：鲍金权、曹剑炜、王蔚生、洪宜萍、王国瑞、孔燕波、张韬、杨泽声、华越、崔志英、 姜冠祥、胡森虎、李弥高、冯琼辉、姚晨、韩森
本文件及其所代替文件的历次版本发布情况为： -1989年首次发布为GB12085.8—1989，2010年第一次修订；一本次为第二次修订。
IV GB/T12085.8—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严酷环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。 第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到温度和湿度影响的变化程度。 第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀)层抵抗盐雾的能力进行评估。
一一第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到
砂尘影响的变化程度。 一第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到滴水、淋雨影响的变化程度。 一-第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静
电）等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）
-
等特性受到太阳辐射或风能（太阳照射、湿热）影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。 第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在试剂中的抵抗能力。 第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受露、霜、冰的影响的程度。 一第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材
料短时间内受试剂腐蚀及太阳辐射的抵御能力。 一第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电
气（包括静电）等特性受二氧化硫或硫化氢的影响。 一第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、
气候、机械、化学和电气（包括静电)等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、 机械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
-
V GB/T12085.8—2022
光学和光子学 环境试验方法第8部分：高内压、低内压、浸没
1范围
本文件描述了光学和光子学高内压、低内压、浸没的环境试验方法。 本文件适用于光学和光子学仪器包括来自其他领域附属组件（如机械、化学和电子设备)的高内压、
低内压、浸没试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1 光学和光子学 环境试验方法第1部分：术语、试验范围（GB/T12085.1- 2022,ISO9022-1:2016，MOD)
3术语和定义
本文件没有需要界定的术语和定义。
4试验条件
光学和光子学仪器的耐压试验采用下述三种方法：
条件试验方法80：高内压；条件试验方法81：低内压；条件试验方法82：浸没。
条件试验方法80的环境条件为清洁的干燥空气或氮气，相对湿度小于30%。 条件试验方法82用于在使用期间可能遭到浸没的仪器。浸没试验应使用软水并在散开的水箱里
或水压室中进行，浸没的深度根据试样的最高部位决定，水温应在10℃～25℃之间，暴露期间试样的温度不应低于水温，但也不应超过水温10K。
5条件试验 5.1条件试验方法80：高内压
条件试验方法80：高内压的严醋等级见表1。
1 GB/T12085.8—2022
表 1
01
严酷等级
02 03 04 05 06 07 08 09 10 11 12 13
10±0.2
试样内部与外界的压差/kPa 暴露时间内允许最大压降/kPa 7.5 5.0 2.0 1.0 0.5 0.2 30 20 10
40±0.5
0.5
5
2
10 1或2*
暴露时间/min 工作状态
见6.4。
5.2 条件试验方法81：低内压
条件试验方法81：低内压的严酷等级见表2。
表 2
严酷等级
01 02 03 04 05 06 07 08 09 10 11 12 13
10± 0.2
试样内部与外界的压差/kPa 暴露时间内允许最大压降/kPa 7.5 5.0 2.0 1.0 0.5 0.2 30 20 10
40±0.5
0.5
5
2
10 1或2*
暴露时间/min 工作状态
·见6.4
条件试验方法82：浸没条件试验方法82：浸没的严酷等级见表3。
5.3
表 3 02 4
严酷等级浸没深度/m 允许偏差暴露时间/h 工作状态
03 10
04 50
05 200
06 400
01 1
±10% 2 1或2
6 试验程序
6.1 通则
试验应符合相关规范和GB/T12085.1的要求。
6.2 条件试验方法82：试样的预处理和初始检测
暴露前，试样应在温度为40℃士2℃，相对湿度小于40%的条件下放置4h。
2
