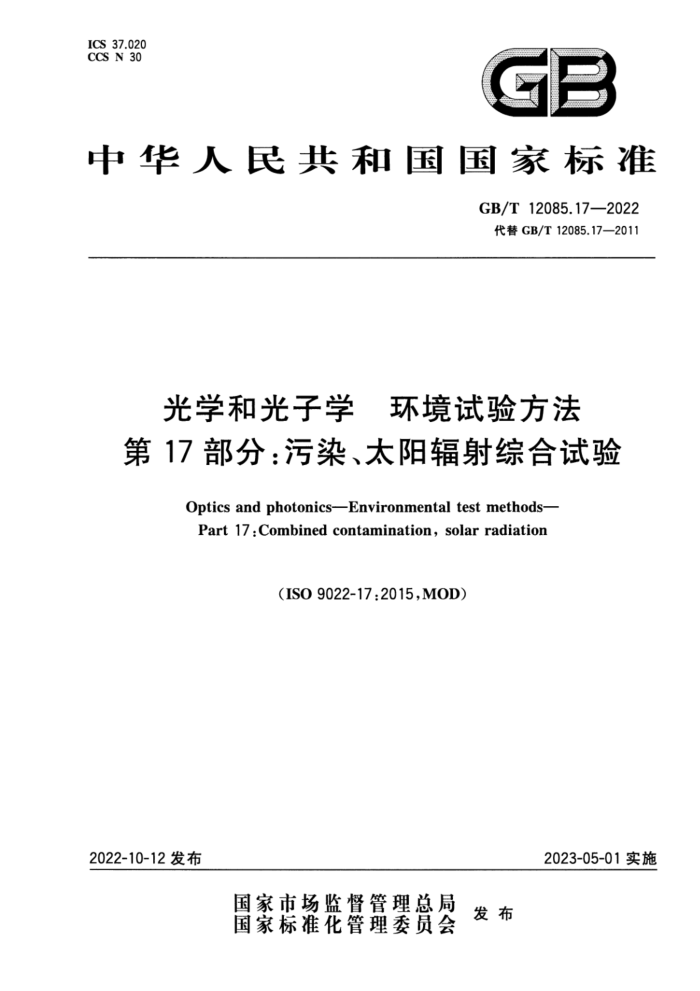

ICS 37.020 CCS N 30
GB
中华人民共和国国家标准
GB/T12085.172022 代替GB/T12085.17—2011
光学和光子学 环境试验方法第17部分：污染、太阳辐射综合试验
OpticsandphotonicsEnvironmentaltestmethods- Part 17:Combined contamination,solar radiation
（IS09022-17:2015,MOD)
2022-10-12发布
2023-05-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.17—2022
目 次
前言引言 1 范围 2 规范性引用文件术语和定义
1
I
3 4 试验条件 5 条件试验 6 试验程序 7 环境试验标记 8 规范参考文献· GB/T12085.17—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第17部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；
一第4部分：盐雾；
第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染；第14部分：露、霜、冰；第17部分：污染、太阳辐射综合试验；第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。 本文件代替GB/T12085.17--2011《光学和光学仪器环境试验方法第17部分：污染、太阳辐射
综合试验》。与GB/T12085.17--2011相比，除结构调整和编辑性改动外，主要技术变化如下；
-将全文中的“光学仪器”更改为“光学和光子学仪器”；更改了“范围”的适用界限（见第1章，2011年版的第1章）；更改了环境试验标记内容（见第7章，2011年版的第6章）。
本文件修改采用ISO9022-17：2015《光学和光子学环境试验方法第17部分：污染、太阳辐射综合试验》。
本文件与ISO9022-17：2015相比做了下述结构调整：
增加了“术语和定义”章；为避免悬置段，增加了5.1，后续条编号顺延。
本文件与ISO9022-17：2015的技术差异及其原因如下：
-将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求；用规范性引用的GB/T12085.9替换了ISO9022-9（见4.1、第5章）、GB/T12085.1替换了 ISO9022-1（见4.1、第7章）、GB/T12085.12替换了ISO9022-12（见第4章、5.1、6.2、第8 章），以适应我国的技术条件，提高可操作性。
本文件做了下列编辑性改动：
增加了资料性引用GB/T12085.9—2022；第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
I GB/T12085.17—2022
本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本文件起草单位：宁波永新光学股份有限公司、重庆阿泰可科技股份有限公司、广州粤显光学仪器
有限责任公司、上海理工大学、上海雄博精密仪器股份有限公司、宁波舜宇仪器有限公司、苏州慧利仪器有限责任公司、宁波湛京光学仪器有限公司、梧州奥卡光学仪器有限公司、麦克奥迪实业集团有限公司、 上海千欣仪器有限公司、合肥知常光电科技有限公司、南京东利来光电实业有限责任公司、宁波华光精密仪器有限公司、宁波市教学仪器有限公司、南京江南永新光学有限公司、上海光学仪器研究所。
本文件主要起草人：邱元芳、陈文、李弥高、张薇、姜冠祥、胡森虎、韩森、鲍金权、张韬、杨泽声、华越、 吴周令、洪宜萍、孔燕波、王国瑞、李晞、冯琼辉，
本文件及其所代替文件的历次版本发布情况为：
-1995年首次发布为GB12085.17-1995，2011年第一次修订；一本次为第二次修订。
Ⅱ GB/T12085.17—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严酷环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。 第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到温度和湿度影响的变化程度。 第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。
第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到
砂尘影响的变化程度。 一第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
受到滴水、淋雨影响的变化程度。 第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能(太阳照射、湿热)影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在
-
试剂中的抵抗能力。 第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
-
受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内受试剂腐蚀及太阳辐射的抵御能力。 -第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电
-
气（包括静电）等特性受二氧化硫或硫化氢的影响。 第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、 气候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、 机械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
-
I GB/T12085.17—2022
光学和光子学环境试验方法第17部分：污染、太阳辐射综合试验
1范围
本文件描述了光学和光子学污染、太阳辐射综合试验的环境试验方法。 本文件适用于光学和光子学仪器以及来自其他领域的组件（如机械、化学和电子设备）的污染、太阳
辐射综合试验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学环境试验方法 第1部分：术语、试验范围（GB/T12085.1- 2022，ISO9022-1:2016，MOD)
GB/T12085.9光学和光子学 环境试验方法 第9部分：太阳辐射与风化（GB/T12085.9- 2022,ISO9022-9:2016,MOD)
GB/T12085.12光学和光子学 环境试验方法 第12部分：污染（GB/T12085.12—2022， ISO 9022-12:2015,MOD)
3术语和定义
本文件没有需要界定的术语和定义。
4试验条件 4.1通则
综合试验条件下的严酷等级远高于任意单一试验条件下的严酷等级。 试验应在GB/T12085.1规定的环境大气条件下进行。同时应按照GB/T12085.9和
GB/T12085.12的相关要求进行。
表1和表2中列出的试剂按GB/T12085.12中规定的条件试验方法86和条件试验方法89。 试样表面应定向，以免试剂在试验中流失。若试验中采用液体试剂，则试剂使用量应在试样表面形
成直径约为10mm的圆斑。在试验中，试剂不应互相污染。如果试剂为涂渍液，必要时宜在多片试样上试验。如果是黏性或糊状试剂，应如前所述在试样表面形成一个薄薄的均匀分布的圆斑（厚度约为 0.01mm）。在试验中，宜注意试剂可能会因受热扩散。在试验中蒸发的试剂不应替换。
如果仪器或部件在使用中可能被整体污染，而不仅仅是个别元件被污染，则相关规范应要求将整台仪器或部件作为试样进行条件试验。按GB/T12085.12中规定对试样进行预处理后，应用雾化喷嘴将所规定试剂充分均匀地喷涂在试样表面。不应更换在试验过程中蒸发的试剂。 4.2试样
试样按GB/T12085.12的规定。
1 GB/T12085.17—2022
5 条件试验 5.1通则
表1和表2给出了GB/T12085.9中的综合试验严酷等级，试剂按GB/T12085.12中规定的条件试验方法86和条件试验方法89。 5.2 条件试验方法90：基本的润肤剂材料和人造手汗、太阳辐射
条件试验方法90：基本的润肤剂材料和人造手汗、太阳辐射的严酷等级按表1的规定
表 1 01 55±2
严酷等级
02 55±2
03* 40±2
04* 55±2
t2 t1
试验箱内温度限制/℃
25±2 <40 1.5~3
相对湿度/% 空气循环速度/(m/s) 辐照度/kW/m）
1±0.1 3 24 图1 5 液体石蜡，高纯度甘油，高纯度凡士林，白色羊毛脂(软质软膏）冷霜脂(软质软膏) 人造手汗d
0~1.0b 5 45 图2 5
1±0.1 4 96 图 3
1±0.1 10 240 图 3
总暴露时间"/d 辐射量/(kWh/m）
试验顺序循环次数
1
试剂
工作状态
1
：仅用于代表性样品的试验。 对于中等程度的辐照度允差不超过：士0.1kW/m。 见GB/T12085.9—2022中的图1~图3。 。合成物(高纯度)：
4.0g氯化钠； 1.0g尿素； 3.5g氯化铵； 3.0mL乳酸； 0.5mL醋酸； 0.5mL丙酮酸； 1.0mL酪酸。 加足量的蒸馏水稀释配制1000mL混合液。
