JJF

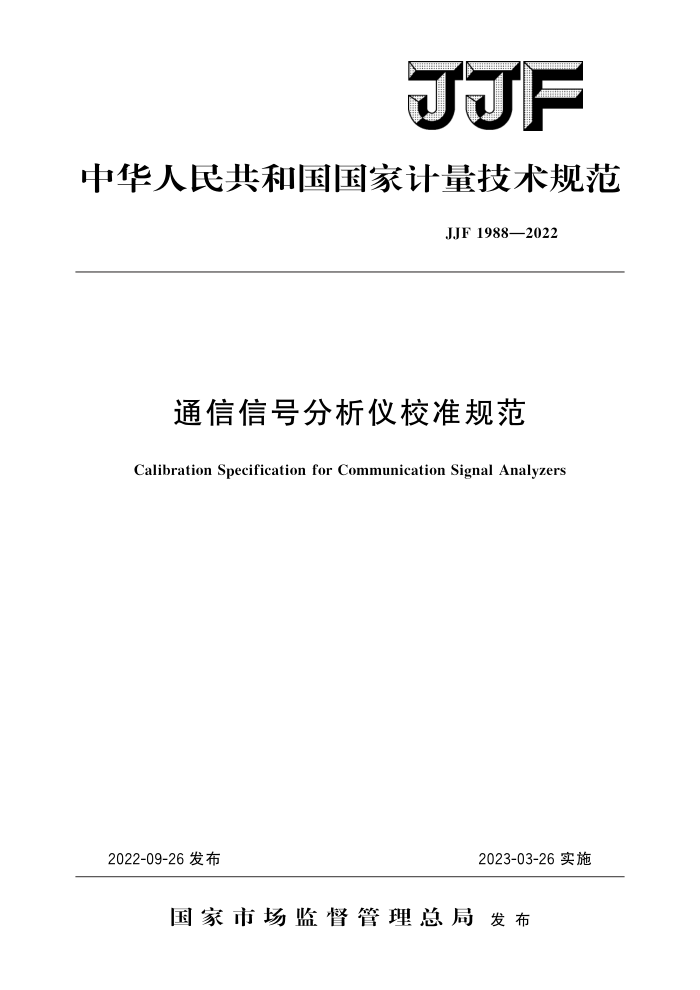

中华人民共和国国家计量技术规范
JJF1988—2022
通信信号分析仪校准规范
Calibration Specification for Communication Signal Analyzers
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1988—2022
通信信号分析仪校准规范 Calibration Specification for Communication
JJF 1988—2022
Signal Analyzers
归口单位：全国光学计量技术委员会主要起草单位：国家通信计量站
参加起草单位：江苏省计量科学研究院
中国计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF1988—2022
本规范主要起草人：
黄震 （国家通信计量站）陈龙泉（国家通信计量站）孙小强（国家通信计量站）
参加起草人：
武军 (江苏省计量科学研究院) 徐楠（中国计量科学研究院） JJF1988—2022
目 录
(ⅢI) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (6) (6) (6) (7) (7) (8) (8) (9) (10) (11) (11) (12) (12) I
引言
范围· 2 引用文件. 3 术语.· 4 概述· 5 计量特性· 5.1 光输入口回波损耗· 5. 2 光通道等效有效值噪声. 5.3 平均光功率 5.4 消光比示值·· 5. 5 光参考接收机· 5. 6 光参考接收机频率衰减·· 5. 7 电通道· 5.8 电通道上升时间.. 5. 9 直流增益 5.10 时间间隔测量 6校准条件： 6.1环境条件 6.2 测量标准及其他设备
..
校准项目和校准方法 7. 1 校准项目· 7. 2 校准前准备 7. 3 外观和工作正常性检查 7. 4 眼图测量功能检查·· 7. 5 光输入口回波损耗. 7. 6 光通道等效有效值噪声. 7. 7 平均光功率 7.8 消光比示值误差 7. 9 光参考接收机标称带宽的频率响应误差 7.10 光参考接收机频率衰减的误差 7. 11 电通道标称带宽的频率响应误差 7.12 电通道上升时间 7.13 直流增益误差 7.14 时间间隔测量误差 8 校准结果表达
7
++ JJF1988—2022
9 复校时间间隔附录A推荐原始记录格式附录B推荐校准证书内页格式附录 C 通信信号分析仪校准结果测量不确定度评定示例附录D基于光外差法的光参考接收机标称带宽频率响应误差测试方法
(13) (14) (17) (20) (35)
.-
II JJF1988—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅲ JJF1988—2022
通信信号分析仪校准规范
1范围
本规范适用于工作原理采用等效时间采样的、标称模拟带宽不高于20GHz的通信信号分析仪的校准。
2引用文件
本规范引用了下列文件： JJG965一2013通信用光功率计检定规程 JJF1057一1998数字存储示波器校准规范 ITU-TG.957（03/2006）与同步数字系列有关的设备和系统的光接口（Optical
interfaces for equipments and systems relating to the synchronous digital hierarchy)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本文件。
3术语
3.1眼图eyediagram
使用示波器观测传输信号，当示波器的水平扫描周期和被测信号码元定时同步时，示波器就能显示类似人眼的图形，这一图形称为眼图，如图1所示。
XOX
图1眼图
3.2眼图模板eyediagrammask
眼图模板是判断眼图测试结果是否合格的依据。眼图模板规定了逻辑“1”电平、 逻辑“0”电平的容限，以及上升时间、下降时间的容限。如图1中1、2、3部分的组合为一眼图模板。 3.3消光比extinctionratio
ER 通信信号分析仪的消光比（ER）示值由式（1）计算得到。
P(dB)
ER=10lg P。
(1) 1 JJF1988—2022
式中：P1、P。分别为逻辑“1”平均光功率（mW）、逻辑“o”平均光功率（mW）。 如图2所示，通信信号分析仪选取所显示眼图中间的20%时间间隔部分，向垂直轴投影作直方图，直方图的中心值（平均值）分别记做P1、P。。
XOX
p
图2通信信号分析仪中逻辑“1”平均光功率、逻辑“0”平均光功率的定义
4概述
通信信号分析仪，又称眼图仪或光示波器，是对光纤数字通信测量系统光发射机进行眼图分析的测量仪器。
通信信号分析仪一般由光参考接收机和示波器两大部分组成，原理如图3所示。光参考接收机，具有低通滤波器的特性，主要完成光信号到电信号的转换功能。示波器般为等效时间采样型数字示波器：通常工作在外触发方式下，主要完成眼图显示、分析及相关参数测量功能。
光参考接收机
示波器垂
光电变换器
低通滤波器
O
直触
发 Q
图3通信信号分析仪原理框图
表示光纤连接（下同）；
表示电缆连接（下同）。
注：
5计量特性 5.1光输入口回波损耗
≥15dB（多模光纤，850nm/1300nm）、≥24dB（单模光纤，1310nm/1550nm） 5.2光通道等效有效值噪声
≤14.0μW(20GHz)
5.3平均光功率 5.3.1输入信号有效波长范围：750nm1650nm。 5.3.2光功率监测范围：一30dBm～0dBm。 5.3.3最大允许误差：±5%。 2
