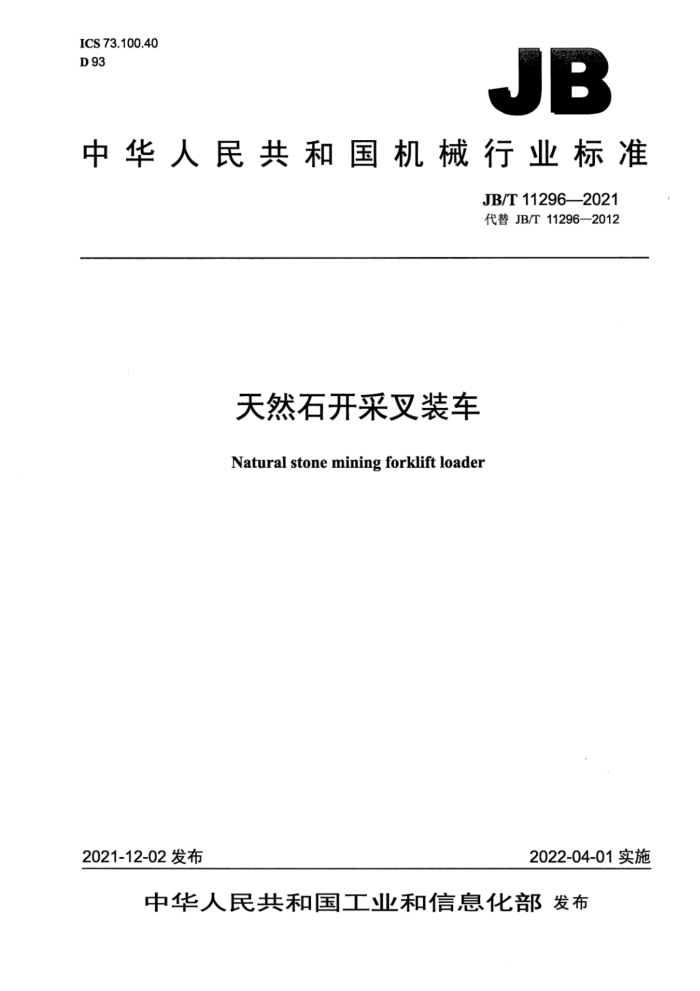

ICS 73.100.40 D 93
JB
中华人民共和国机械行业标准
JB/T11296—2021 代替JB/T11296—2012
天然石开采叉装车
Naturalstoneminingforkliftloader
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 JB/T11296—2021
目 次
前言... 1范围 2规范性引用文件 3术语和定义 4型式与基本参数 5技术要求.. 5.1基本要求.. 5.2整车性能要求 5.3安全... 5.4环保、舒适性要求， 6试验方法 6.1 试验前的准备工作 6.2一般试验条件. 6.3 基本安全要求检查 6.4 整机性能试验 6.5 稳定性试验 6.6噪声试验. 6.7 司机视野测定 6.8 发动机尾气排放测定， 6.9工业性试验. 7检验规则 7.1检验分类.. 7.2出厂检验... 7.3 型式检验 8标志、使用维护保养说明书、包装、运输和贮存 8.1标志、使用维护保养说明书 8.2 包装. 8.3运输和贮存. 参考文献，
III
.
00 12 12 12
12 12 14 14 14 15 15 15 15 15 16
图1 主要结构尺寸图. 图2 试验载荷剖面尺寸.. 图3 试验载荷形状尺寸. 图4 空心试验载荷形状.
表1 主要技术性能参数表2主要结构尺寸的制造要求，表3额定起重量. JB/T112962021
表4载荷中心距. 表5主要技术性能参数的要求表6工业性试验前后叉装车主要性能指标变化值.. 表7载荷与运行时的动力限制表8载荷与起升、前后倾时的动力限制. 表9主要结构尺寸代号，表10偏载距离.. 表11 故障判断分类
10 ...13
II JB/T11296——2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T11296—2012《石材矿山叉装车》，与JB/T11296一2012相比主要技术变化如下：
修改了部分术语（见3.1、3.2、3.4和3.5，2012年版的3.1、3.2、3.3和3.4)；增加了部分术语（见3.3、3.63.9)；增加了型式（见4.1）；修改了主要技术性能参数（见4.3，2012年版的4.2）；修改了主要结构尺寸的制造要求（见4.4，2012年版的5.1.2）； -增加了额定起重量的优先选用值（见5.1.6)；修改了载荷中心距要求（见5.1.7，2012年版的5.1.1)；增加了主要技术性能参数要求（见5.1.8）；增加了安全性方面的要求（见5.2.1和5.3）；修改了液压系统液压油固体颗粒污染等级要求（见5.2.6，2012年版的5.3.11）；修改了工业性试验时间及主要性能指标的变化值（见5.2.7，2012年版的5.3.12)；增加了可靠性方面的要求（见5.2.8）；删除了部分整车性能要求（见2012年版的5.3.5～5.3.10)；删除了部分安全、环保、舒适性方面的要求（见2012年版的5.4.3、5.4.4、5.4.6～5.4.10、 5.4.15、5.4.16、5.4.19、5.4.20); 增加了试验前的准备要求（见6.1）；增加了一般试验条件（见6.2）；增加了基本安全要求检查（见6.3）；增加了结构尺寸测定（见6.4.1)；修改了整车密封性试验（见6.4.2，2012年版的6.1)； -增加了操作装置行程测定（见6.4.3）；增加了整机工作质量参数测定的试验方法（见6.4.4)； -增加了部分装卸性能试验方法（见6.4.6.1~6.4.6.3、6.4.6.5~6.4.6.7)；修改了偏载试验方法（见6.4.6.4，2012年版的6.2)；增加了转向性能测定方法（见6.4.7)；修改了部分动力性能试验（见6.4.8.2～6.4.8.5，2012年版的6.5.5)；增加了直线行驶性的主观评定方法（见6.4.9)；修改了稳定性试验方法（见6.5，2012年版的6.3.4）；修改了司机视野测定方法（见6.7，2012年版的6.3.2）；修改了发动机尾气排放测定方法（见6.8，2012年版的6.4.1)；增加了工业性试验方法（见6.9)；删除了货叉强度试验（见2012年版的6.3.3）；一删除了部分试验方法（见2012年版的6.5.4和6.5.6)；增加了型式检验的内容（见7.3.2)。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。
II JB/T11296—2021
本标准起草单位：福建省威盛机械发展有限公司、福建战狼机械有限公司、福建省特种设备检验研究院、洛阳矿山机械工程设计研究院有限责任公司。
本标准主要起草人：肖自能、肖青圳、傅顶和、喻雷平、张健、肖家伟、陶文嘉。 本标准所代替标准的历次版本发布情况为：
JB/T11296—2012。
IV JB/T11296—2021
天然石开采叉装车
1范围
本标准规定了天然石开采叉装车的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、使用维护保养说明书、包装、运输和贮存。
本标准适用于石料矿山装卸石料，或建筑施工、道路建设、隧道工程等场地装卸物料所使用的天然石开采叉装车（以下简称叉装车）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3847柴油车污染物排放限值及测量方法（自由加速法及加载减速法） GB/T6375土方机械牵引力测试方法 GB/T9969 工业产品使用说明书总则 GB/T 10913 土方机械行驶速度测定 GB/T13306 标牌 GB/T16937 土方机械 司机视野试验方法和性能准则 GB20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T21152 土方机械 轮式或高速橡胶履带式机器制动系统的性能要求和试验方法 GB/T22358 土方机械 防护与贮存 GB/T25612 土方机械 声功率级的测定定置试验条件 GB/T25613 土方机械 司机位置发射声压级的测定定置试验条件 GB/T 25614 土方机械 声功率级的测定动态试验条件 GB/T25615 土方机械 ：司机位置发射声压级的测定动态试验条件 GB/T 25706 矿山机械产品型号编制方法 GB/T 33932 天然石开采叉装车安全要求 JB/T3688.3一1998轮胎式装载机试验方法 JB/T 5945 工程机械装配通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JB/T9737 流动式起重机液压油固体颗粒污染等级、测量和选用
3术语和定义
下列术语和定义适用于本文件。
3.1
叉装车 forkliftloader 通过在前端安装一个完整的货叉架支承结构和货叉及连杆，能够装卸、起升和搬运载荷的车辆。
1 JB/T11296—2021
3.2
起升机构liftmechanism 由动臂、动臂液压缸、摇臂、拉杆、转斗液压缸、货叉架、货叉等部件组成的总成。
3.3
载荷中心距loadcentredistance 额定起重量货物的重心至货叉架垂直段前表面的水平距离。
3.4
额定起升高度 rated liftingheight 从地面到起升机构的货叉架水平段上表面的最大垂直距离。
3.5
额定起重量 ratedcapacity 9 在载荷重心位于载荷中心距处的条件下，叉装车能够全行程起升到规定起升高度的最大起重质量。
3.6
标准无载状态 standardno-loadstate 叉装车按规定加足液压油、润滑油、制动液、燃油、电瓶液、冷却水，且轮胎为规定充气气压时的
状态。 3.7
标准无载运行状态standardno-loadoperationstate 在标准无载状态下，叉装车在货叉架最大后倾、货叉上表面最低点距离地面300mm的条件下运行
时的状态。 3.8
标准载荷状态 standardloadstate 叉装车载有标准试验载荷，且货叉架垂直段垂直时的状态。
3.9
标准载荷运行状态standardloadoperationstate 在标准载荷状态下，叉装车在货叉架最大后倾、货叉上表面最低点距离地面300mm的条件下运行
时的状态。
4型式与基本参数
4.1叉装车型式为采用内燃机为动力源，采用铰接式底盘、轮胎式行走方式。 4.2叉装车型号表示方法应符合GB/T25706的规定，型号表示方法如下：
C-口
改进序号：用A、C、D...表示额定起重量，单位为吨（t) 叉装车（叉）石材矿山开采辅助设备（辅）
示例：第二次改进的额定起重量为16000kg的天然石开采叉装车，标记为：
FC-16C天然石开采叉装车
2 JB/T11296—2021
4.3 叉装车主要技术性能参数参见表1。
表1 主要技术性能参数
参数
单位 kg kg/m 18 000/1600 21000/1 600 23 000/1 600 28 000/3 200
项目整机工作质量G
FC-23 26 500
FC-18 20 500
FC-21 22 000
FC-28 23 000
额定起重量Q/规定起升高度
3 450 38 11 45/29 ±30 7 000 25/20 20
3 380 38 10 30/35 ±30 7300 25/20 20
3 400 38 10 40/50 ±30 7 600 25/20 20
3 200 38 10 40/65 ±30 8 000 25/20 20
额定起升高度H 空载最大行驶速度v1 满载最大行驶速度v2 货叉最大前倾角α/后倾角β 转向角度（左右）α1 最小转弯半径（货叉）R 爬坡能力（空载/满载）am
mm km/h km/h (°) (°) mm % (°) 单位 kg kg/m 33 000/3 500 42 000/3 200 50 000/3 200
离去角a2 项目整机工作质量G
参数
FC-33 35 000
FC-42 43 500
FC-50 52 000
额定起重量Q/规定起升高度
3 500 38 10 36/24 ±30 8 560 25/20 20
3 200 35 5 33/30 ±30 9 060 25/20 20
5 100 30 5 33/30 ±30 9 500 25/20 20
额定起升高度H 空载最大行驶速度v1 满载最大行驶速度v2
mm km/h km/h (°) (°) mm % (°)
货叉最大前倾角a/后倾角β 转向角度（左右）α 最小转弯半径（货叉）R 爬坡能力（空载/满载）αm
离去角a2
4.4 叉装车主要结构尺寸（见图1）的制造要求应符合表2的规定。
表2 主要结构尺寸的制造要求
名称
极限偏差 ±1%L ±1%W ±1%H
全长（货叉平放地面）L
全宽W 全高H
最小离地间隙H
下极限偏差为-5%H
轴距LI
±1%L; ±2%W; ±2%W2 ±3%Xi ±3%X2
前轮Wi 后轮W2 最大前悬距XI 后悬距X2
轮距
悬距
3
