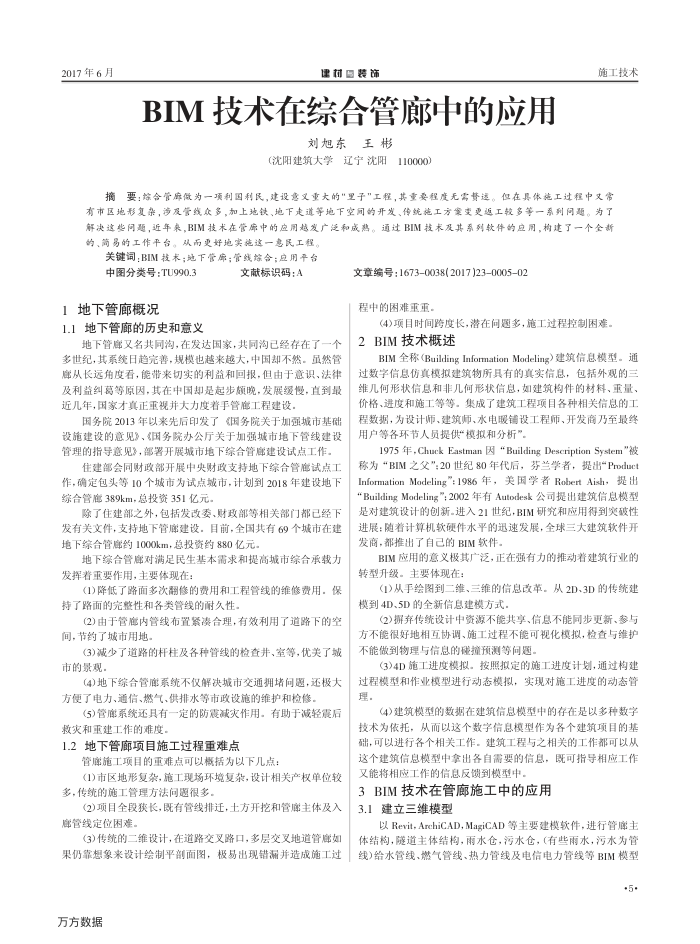

BIM技术在综合管廊中的应用
刘旭东王彬
（沈阳建筑大学辽宁沈阳110000）
施工技术
摘要：综合管廊做为一项利国利民，建设意叉重大的“里子工程，其重要程度无需赞述。但在具体施工过程中文常有市区地形复杂，涉及管线众多，加上地铁、地下走道等地下空间的开发、传统施工方家变更返工较多等一系列问题。为了解决这些问题，近年泉，BIM技术在管廊中的应用越发广泛和成热。通过BIM技术及其系列软件的应用，构建了一个全断的，简易的工作平台。从而更好地实施这一意民工程
关键词：BIM技术；地下管席；管线综合；应用平台
中图分类号：TU990.3
1地下管廊概况
1.1地下管廊的历史和意义
文献标识码：A
地下管廊又名共同沟，在发达国家，共同沟已经存在了一个多世纪，其系统日趋完善，规模也越来越大，中国却不然。虽然管廊从长远角度看，能带来切实的利益和回报，但由于意识、法律及利益纠葛等原因，其在中国却是起步颠晚，发展缓慢，直到最近几年，国家才真正重视并大力度着手管廊工程建设，
国务院2013年以来先后印发了《国务院关于加强城市基础设施建设的意见》、《国务院办公厅关于加强城市地下管线建设管理的指导意见》，部署开展城市地下综合管廊建设试点工作。
准建部会同财政部开展中央财政支持地下综合管施试点工作，确定包头等10个城市为试点城市，计划到2018年建设地下综合管廊389km，总投资351亿元。
除了住建部之外，包括发改委、财政部等相关部门都已经下
发有关文件，支持地下管廊建设，目前，全国共有69个城市在建地下综合管廊约1000km，总投资约880亿元
地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用，主要体现在
(1)降低了路面多次修的费用和工程管线的维修费用，保持了路面的完整性和各类管线的耐久性。
(2)由于管廊内管线布置紧漆合理，有效利用了道路下的空间，节约了城市用地，
(3)减少了道路的杆柱及各种管线的检查并、室等，优美了城市的景观。
(4)地下综合管廊系统不仅解决城市交通拥堵间题，还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修，
(5)管廊系统还具有一定的防震减灾作用。有助于减轻囊后救灾和重建工作的难度。
1.2地下管廊项目施工过程重难点
管席施工项目的重难点可以概括为以下几点
(1)市区地形复杂，施工现场环境复杂，设计相关产权单位较多，传统的施工管理方法间题很多，
(2)项目全段狭长，既有管线排迁，土方开挖和管席主体及入廊管线定位困难。
(3)传统的二维设计，在道路交叉路口，多层交叉地道管廊如果仍靠想象来设计绘制平剖面图，极易出现错漏并造成施工过万方数据
文章编号：1673-0038(2017)23000502 程中的围难重重。
(4)项目时间跨度长，潜在间题多，施工过程控制困难。 BIM技术概述
BIM全称(Building Information Modeling）建筑信息模型。通过数字信息仿真模拟建筑物所具有的真实信息，包括外观的三维几何形状信息和非几何形状信息，如建筑构件的材料、重量、价格、进度和施工等等。集成了建筑工程项目各种相关信息的工程数据，为设计师、建筑师、水电暖铺设工程师、开发商乃至最终用户等各环节人员提供"模拟和分析”。
1975 年, Chuck Eastman 因]"Building Description System"被称为“BIM之父"：20世纪80年代后，芬兰学者，提出"Product Information Modeling":1986 年，美国学者Robert Aish，提出“BuildingModeling"；2002年有Autodesk公司提出建筑信息模型是对建筑设计的创新.进入21世纪，BIM研究和应用得到突破性进展：随着计算机软硬件水求的迅速发展，全球三大建筑软件开发商，都推出了自己的BIM软件。
BIM应用的意义极其广泛，正在强有力的推动着建筑行业的转型升级。主要体现在：
(1)从手绘图到二维、三维的信息改革。从2D、3D的传统建模到4D、5D的全新信息建模方式，
(2)摒弃传统设计中资源不能共享、信息不能同步更新、参与方不能很好地相互协调、施工过程不能可视化模拟，检查与维护不能做到物理与借息的碳撞预测等间题
(3)4D施工进度模拟。按照拟定的施工进度计划，通过构建过程模型和作业模型进行动态模拟，实现对施工进度的动态管理
(4)建筑模型的数据在建筑借息模型中的存在是以多种数学技术为依托，从而以这个数字信息模型作为各个建筑项目的基础，可以进行各个相关工作。建筑工程与之相关的工作都可以从这个建筑信息模型中拿出各自需要的信息，既可指导相应工作又能将相应工作的信息反馈到模型中。
3BIM技术在管廊施工中的应用 3.1建立三维模型
以Revit，ArchiCAD，MagiCAD等主要建模软件，进行管廊主体结构，隧道主体结构，雨水仓，污水仓，（有些雨水，污水为管线)给水管线、燃气管线、热力管线及电信电力管线等BIM模型
