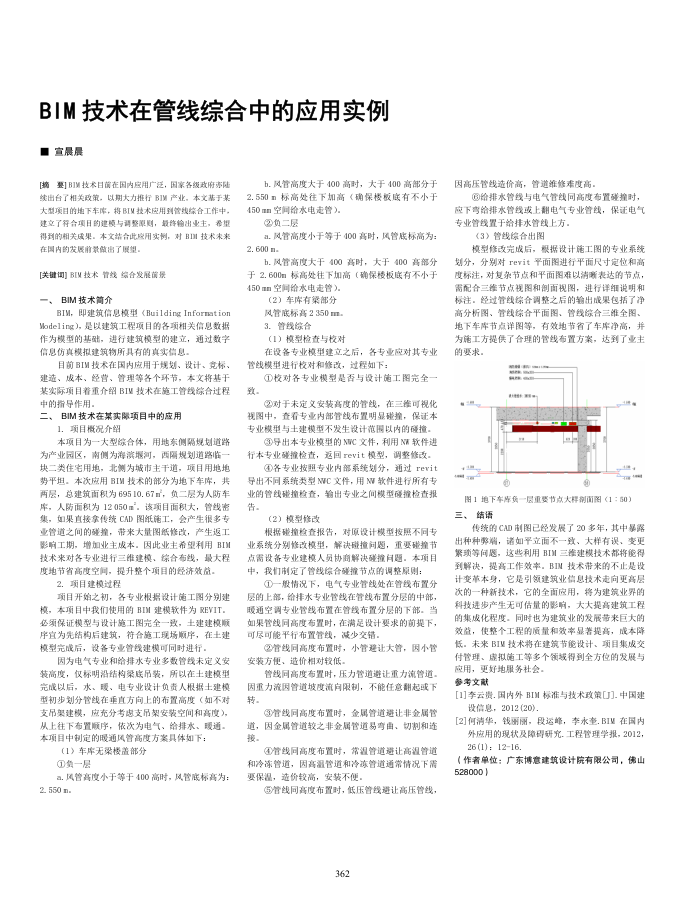

BIM技术在管线综合中的应用实例 ■宣晨晨
要BIX技术目前在国内应用广泛，国家各级政府事陆[响
续出台了相关政策，以期大力推行BI产业，本文基于某大型项目的增下车序，将BI技术应用到管线综合工作中，建立了符合项目的建模与调整职则，股终输出业主，零望得到的相关成果，本文结合此应用实例，对BII技术末来在国内的发展前景做出了展望
[关键调]BIX技术管线编合发展前景
BIM技术简介
BIM，即建筑信息模型（Bui1dingInfornation Mode1ing），是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模报建筑物所具有的真实信息。
目前BII技术在国内应用于规划、设计、竞标、建造、成本、经营、管理等各个环节，本文将基于某实际项目着重介绍BIM技术在施工管线综合过程中的指导作用。
BIM技术在某实限项目中的应用二、
1.项目概况介绍
本项目为一大型综合体，用地东侧隔规划道路为产业园区，南侧为海滨堰河，西隔规划道路临块二类住宅用地，北侧为城市主干道，项目用地地势平坦本次应用BIM技术的部分为地下车库，共两层，总建筑面积为69510.67㎡，负二层为人防车库，人防面积为12050，该项目面积大，管践密集，如果直接拿传统CAD图纸范工，会产生很多专业管道之间的硅撞，带来大量图纸修改，产生返工影响工期，增如业主成本，因此业主希望利用BI 技术来对各专业进行三维建模、综合布践，最大程度地节省高度空间，提升整个项目的经济效益。
2.项目建模过程
项目开始之初，各专业根据设计施工图分别建模，本项目中我们使用的BIJI建模软件为REYIT. 必项保证模型与设计施工图完全一效，土建建模顺序宜为先结构后建筑，符合施工现场顺序，在土建模型完成后，设备专业管线建模可同时进行
因为电气专业和给排水专业多数管线未定义安装高度，仅标明沿结构案底吊装，所以在土建模型完成以后，水、暖、电专业设计负责人根据土建模型初步划分管线在重直方向上的布置高度（如不对支吊架建模，应充分考虑支吊架安装空间和高度)，从上往下布置顺序，依次为电气、给排水、暖通。本项目中制定的暖通风管高度方案具体如下：
（1）车库无案楼盖部分 ①每一层
司.风管高度小于等于400高时，风管底标高为： 2. 550 n
b.风管高度大于400高时，大于400高部分于 2.550n标高处往下加高（确保楼板底有不小于 450m空间给水电走管).
②负二层
%.风管高度小于等于400高时，风管底标高为 2.600 n.
b.风管高度大于400高时，大于400高部分于2.600m标高处往下加高（确保楼板底有不小于 450m空间给水电走管).
（2）车库有案部分风管底标高2350m 3.管线综合
（1）模型检查与校对
在设备专业模型建立之后，各专业应对其专业管线模型进行校对和烽改，过程如下：
①校对各专业模型是否与设计随工图完全一致
②对于未定文安装高度的管线，在三维可视化视图中，查看专业内部管或布置明显硅撞，保证本专业模型与土建模型不发生设计范围以内的硬撞。
③导出本专业模型的NC文件，利用N软件进行本专业撞检查，返回revit模型，调整能改。
①各专业按照专业内部系统划分，通过revit 导出不同系统类型NWC文件，用NW软件进行所有专业的管线硅撞检查，输出专业之间模型硬撞检查报告。
（2）模型修改
根据硅撞检查报告，对原设计模型按照不同专业系统分别修改模型，解决碰撞间题，重要硅撞节点需设备专业建模人员协商解决硅撞间题，本项目中，我们制定了管线综合硅撞节点的调整原则：
①一股情况下，电气专业管战处在管线布置分层的上部，给排水专业管线在管线布置分层的中部，暖通空调专业管践布置在管线布置分层的下部，当如果管战同高度布置时，在满是设计要求的前提下，可尽可能平行布置管线，减少交错。
②管线同高度布置时，小管理让大管，因小管安装方便、造价相对较低。
管线同高度布置时，压力管道避让重力流管道因重力流因管道坡度流自限制，不能任意翻起或下
转
③管线同高度布置时，金属管道避让非金属管
道，因金属管道较之非金属管道易弯由、切制和连接
④管践同高度布置时，常温管道避让高温管道和冷冻管道，因高温管道和冷冻管道通常情况下需要保温，造价较高，安装不便。
5管线同高度布置时，低压管线避让高压管线，
362
因高压管线造价高，管道维修事度高。
@给排水管线与电气管线同高度布置硅撞时，应下弯给排水管线或上翻电气专业管线，保证电气专业管线置于给排水管线上方。
（3）管线综合出图
模型修改完成后，积据设计施工图的专业系统划分，分别对rerit平面图进行平面尺寸定位和高度标注，对复杂节点和平面图难以清晰表达的节点，需配合三维节点视图和制面视图，进行详细说明和标注，经过管线综合调整之后的输出成果包括了净高分析图、管线综合平面图、管线综合三维全图、地下车率节点详图等，有效地节省了车库净高，并为施工方提供了合理的管线布置方案，达到了业主的要求
tt+
?
图1地下车库负一层重要节点大样刹面图（1：50）
三、
结语
传统的CAD制图已经发展了20多年，其中暴露
出种种端，诺如平立面不一致、大样有误、变更策项等间题，这些利用BII三维建模技术都将能得到解决，提高工作效率，BIH技术带来的不止是设计变革本身，它是引领建筑业信息技术志向更高层次的一种新技术，它的全面应用，将为建筑业界的科技进步产生无可估量的影响，大大提高建筑工程的集成化程度，同时也为建筑业的发展带来巨大的效益，使整个工程的质量和效率显著提高，成本降低。未来BIV技术将在建筑节能设计、项目集成交付管理、虚拟随工等多个领或得到全方位的发展与
院用，更好地服务社会参考文献
[1]李云资.国内外BIJI标准与技术政策[J].中国建设信息，2012(20)
[2]何清华，钱丽丽，段运峰，李水奎.BIV在国内外应用的现状及障碍研究.工程管理学报，2012， 26 (1) : 1216.
