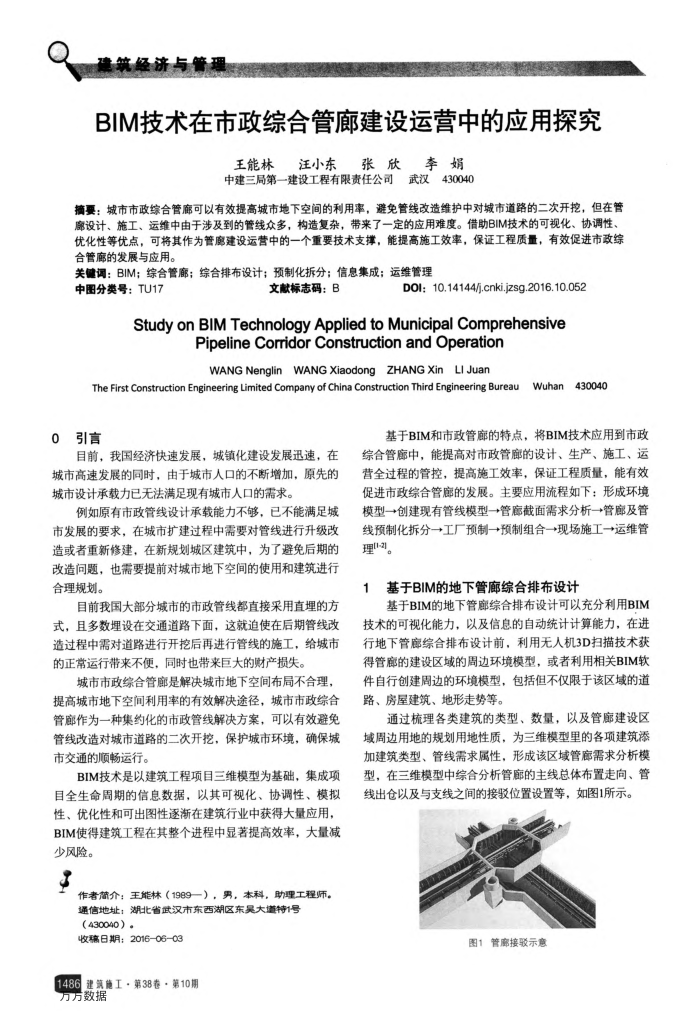

BIM技术在市政综合管廊建设运营中的应用探究
王能林汪小东张欣李娟中建三局第一建设工程有限责任公司武汉430040
摘要：城市市政综合管廊可以有效提高城市地下空间的利用率，避免管线改造维护中对城市道路的二次开挖，但在管廊设计、施工、运维中由于涉及到的管线众多，构造复杂，带来了一定的应用难度。借助BIM技术的可视化、协调性优化性等优点，可将其作为管廊建设运营中的一个重要技术支撑，能提高施工效率，保证工程质量，有效促进市政综合管廊的发展与应用。
关键词：BIM；综合管廊：综合排布设计；预制化拆分；信息集成；运维管理
中图分类号：TU17
文献标志码：B
DOl: 10.14144/j.cnki.jzsg.2016.10.052
StudyonBiMTechnologyAppliedtoMunicipalComprehensive
PipelineCorridorConstructionandOperation WANG Nenglin WANG Xiaodong ZHANG Xin LI Juan
The First Construction Engineering Limited Company of China Construction Third Engineering BureauWuhan430040
o
引言
目前，我国经济快速发展，城镇化建设发展迅速，在城市高速发展的同时，由于城市人口的不断增加，原先的城市设计承载力已无法满足现有城市人口的需求。
例如原有市政管线设计承载能力不够，已不能满足城市发展的要求，在城市扩建过程中需要对管线进行升级改造或者重新修建，在新规划城区建筑中，为了避免后期的改造问题，也需要提前对城市地下空间的使用和建筑进行合理规划。
目前我国大部分城市的市政管线都直接采用直埋的方式，且多数埋设在交通道路下面，这就追使在后期管线改造过程中需对道路进行开挖后再进行管线的施工，给城市的正常运行带来不便，同时也带来巨大的财产损失。
城市市政综合管廊是解决城市地下空间布局不合理，提高城市地下空间利用率的有效解决途径，城市市政综合管廊作为一种集约化的市政管线解决方案，可以有效避免管线改造对城市道路的二次开挖，保护城市环境，确保城市交通的顺畅运行。
BIM技术是以建筑工程项目三维模型为基础，集成项目全生命周期的信息数据，以其可视化、协调性、模拟性、优化性和可出图性逐渐在建筑行业中获得大量应用， BIM使得建筑工程在其整个进程中显著提高效率，大量减
少风险。 3
作者简介：王能林（1989一），男，本科，助理工程师。
通信地址：湖北省武汉市东西湖区东吴大道特1号（430040）。
收稿日期：2016-06-03 1486
建筑施工·第38卷·第10期万方数据
基于BIM和市政管廊的特点，将BIM技术应用到市政综合管廊中，能提高对市政管廊的设计、生产、施工、运营全过程的管控，提高施工效率，保证工程质量，能有效促进市政综合管廊的发展。主要应用流程如下：形成环境模型→创建现有管线模型→管廊截面需求分析→管廊及管线预制化拆分→工厂预制→预制组合→现场施工→运维管理[-2]。
基于BIM的地下管廊综合排布设计
1
基于BIM的地下管廊综合排布设计可以充分利用BIM 技术的可视化能力，以及信息的自动统计计算能力，在进行地下管廊综合排布设计前，利用无人机3D扫描技术获得管廊的建设区域的周边环境模型，或者利用相关BIM软件自行创建周边的环境模型，包括但不仅限于该区域的道路、房屋建筑、地形走势等。
通过梳理各类建筑的类型、数量，以及管廊建设区域周边用地的规划用地性质，为三维模型里的各项建筑添加建筑类型、管线需求属性，形成该区域管廊需求分析模型，在三维模型中综合分析管廊的主线总体布置走向、管线出仓以及与支线之间的接驳位置设置等，如图1所示。
图1管席接驳示意
