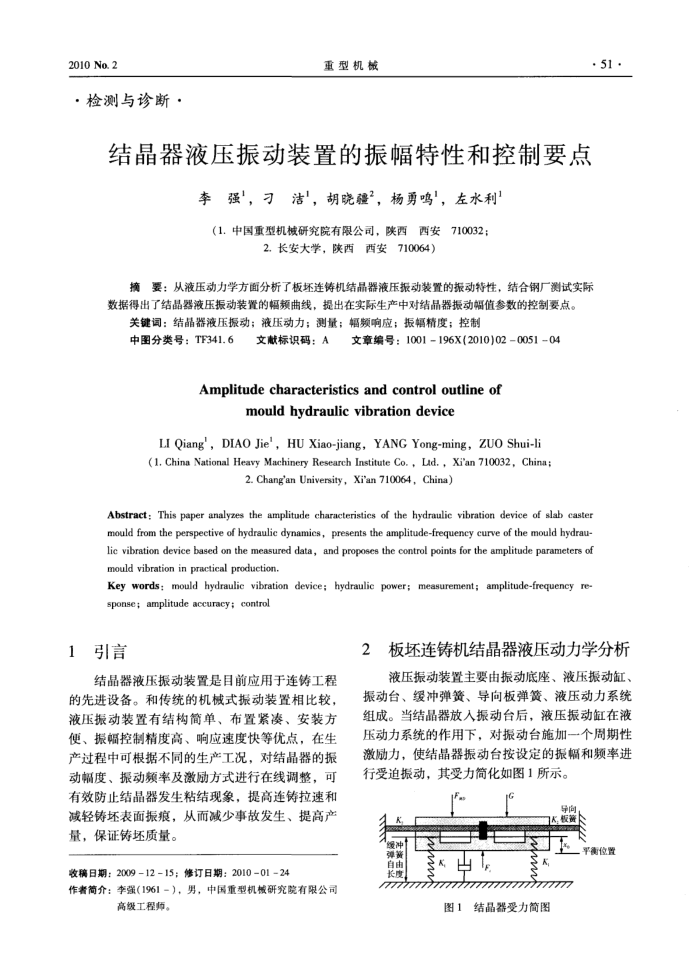

2010 No.2
·检测与诊断·
重型机械
结晶器液压振动装置的振幅特性和控制要点
李强，刁洁，胡晓疆，杨勇鸣，左水利（1.中国重型机械研究院有限公司，陕西西安710032；
2.长安大学，陕西西安710064）
· 51
摘要：从液压动力学方面分析了板坏连铸机结晶器液压振动装置的振动特性，结合钢厂测试实际数据得出了结晶器液压振动装置的幅频曲线，提出在实际生产中对结晶器振动幅值参数的控制要点。
关键词：结晶器液压振动；液压动力；测量；幅频响应；振幅精度；控制
中图分类号：TF341.6
文献标识码：A
文章编号：1001-196X(2010)02005104
Amplitudecharacteristicsandcontroloutlineof
mould hydraulic vibration device
LI Qiang'，DIAO Jie'，HU Xiao-jiang，YANGYong-ming，ZUO Shui-li(1, China National Heavy Machinery Research Institute Co. , Lad. , Xi'an 710032, China;
2. Changan University, Xi'an 710064, China)
Abstract: This paper analyzes the amplitude characteristics of the hydraulic vibration device of slab caster mould from the perspeetive of hydraulic dynamies, presents the amplitude-frequency curve of the mould hydrau lic vibration device based on the measured data, and proposes the control points for the amplitude parameters of mould vibration in practical production.
Key words: mould hydraulic vibration device; hydraulic power; measurement; amplitude-frequency re sponse; amplitude accuracy; control
引言 1
结晶器液压振动装置是目前应用于连铸工程的先进设备。和传统的机械式振动装置相比较，液压振动装置有结构简单、布置紧漆、安装方便、振幅控制精度高、响应速度快等优点，在生产过程中可根据不同的生产工况，对结晶器的振动幅度、振动频率及激励方式进行在线调整，可有效防止结晶器发生粘结现象，提高连铸拉速和减轻铸坏表面振痕，从而减少事故发生、提高产量，保证铸坏质量。
收稿日期：20091215；修订日期：20100124
作者简介：李强（1961-），男，中国重型机械研究院有限公司
高级工程师。
2
板坏连铸机结晶器液压动力学分析液压振动装置主要由振动底座、液压振动缸、
振动台、缓冲弹簧、导向板弹簧、液压动力系统组成。当结晶器放入振动台后，液压振动缸在液压动力系统的作用下，对振动台施加一个周期性激励力，使结晶器振动台按设定的振幅和频率进行受迫振动，其受力简化如图1所示。
手器
平衡位置
自由
图1结晶器受力简图
