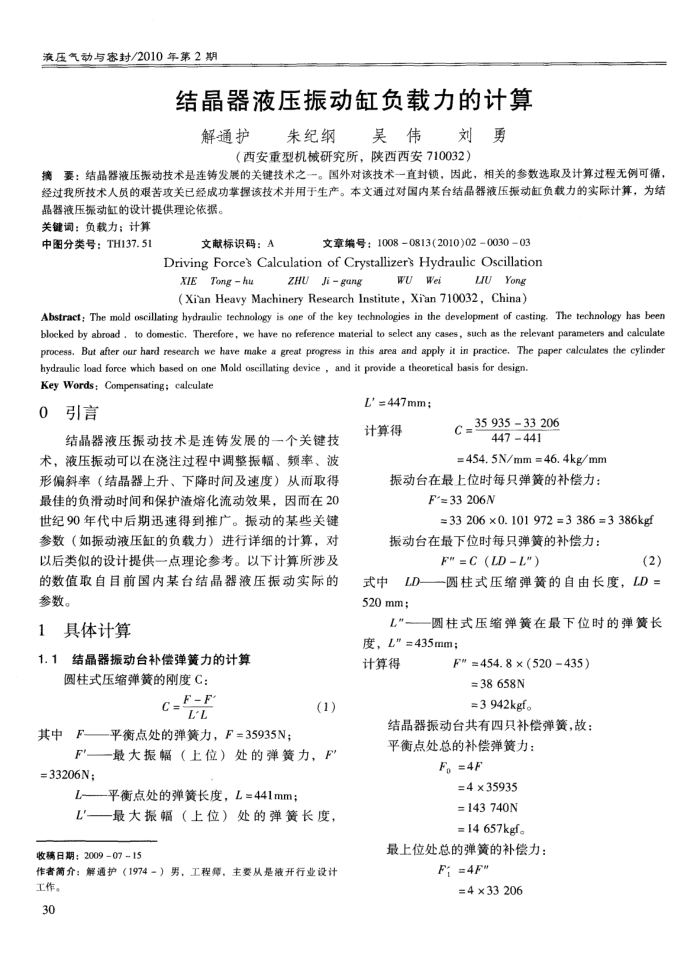

液压气动与寒封/2010年第2期
结晶器液压振动缸负载力的计算
解通护
朱纪纲
吴伟刘勇
（西安重型机械研究所，陕西西安710032）
摘要：结晶器液压振动技术是连铸发展的关键技术之一。国外对该技术一直封锁，因此，相关的参数选取及计算过程无例可循，经过我所技术人员的艰苦攻关已经成功掌握该技术并用于生产。本文通过对国内某台结晶器液压振动缸负载力的实际计算，为结
晶器液压振动缸的设计提供理论依据。关键调：负载力：计算
中图分类号：TH137.51
文献标识码：A
文章编号：10080813(2010)02003003
DrivingForces Calculation of CrystallizersHydraulic Oscillation
XIETonghu
ZHUJi-gang
WUWei
LIUYong
（XianHeavyMachineryResearch Institute，Xian710032，China）
Abstract: The mold oscillating hydraulic technology is one of the key technologies in the development of casting. The technology has been blocked by abroad , to domestic, Therefore, we have no reference material to select any cases, such as the relevant parameters and calculate process. But after our hard research we have make a great progress in this area and apply it in practice, The paper calculates the cylinder
hydraulic load force which based on one Mold osecillating device , and it provide a theoretical basis for design. Key Words: Compensating: calculate
o
引言
结晶器液压振动技术是连铸发展的一个关键技
术，液压振动可以在浇注过程中调整振幅、频率、波形偏斜率（结晶器上升、下降时间及速度）从而取得最佳的负滑动时间和保护渣熔化流动效果，因而在20 世纪90年代中后期迅速得到推广。振动的某些关键参数（如振动液压缸的负载力）进行详细的计算，对以后类似的设计提供一点理论参考。以下计算所涉及的数值取自目前国内某台结晶器液压振动实际的参数。
1具体计算
1.1结晶器振动台补偿弹簧力的计算
圆柱式压缩弹簧的刚度C：
G=F-F
LL
其中F—平衡点处的弹簧力，F=35935N；
(1)
F"一一最大振幅（上位）处的弹簧力，F
=33206N
L—平衡点处的弹簧长度，L=441mm；
L'一最大振幅（上位）处的弹簧长度，
收稿日期：200907-15
作奢简介：解通护（1974－）男，工程师，主要从是液开行业设计
工作。 30
L'=447mm; 计算得
C=35 935 -33 206
447441
=454.5N/mm=46.4kg/mm
振动台在最上位时每只弹簧的补偿力：
F=33206N
=33 206 ×0.101 972 =3 386 =3 386kgf
振动台在最下位时每只弹簧的补偿力：
F" =C (LD L")
(2)
式中LD
一圆柱式压缩弹簧的自由长度，LD=
520mm;
L"
圆柱式压缩弹簧在最下位时的弹簧长
度，L"=435mm；
计算得
F=454.8×(520435)
=38658N =3942kgf。
结晶器振动台共有四只补偿弹簧，故：平衡点处总的补偿弹簧力：
F。=4F
=4 x35935 =143740N =14 657kgf
最上位处总的弹簧的补偿力：
Fi =4F*
= 4 ×33 206
