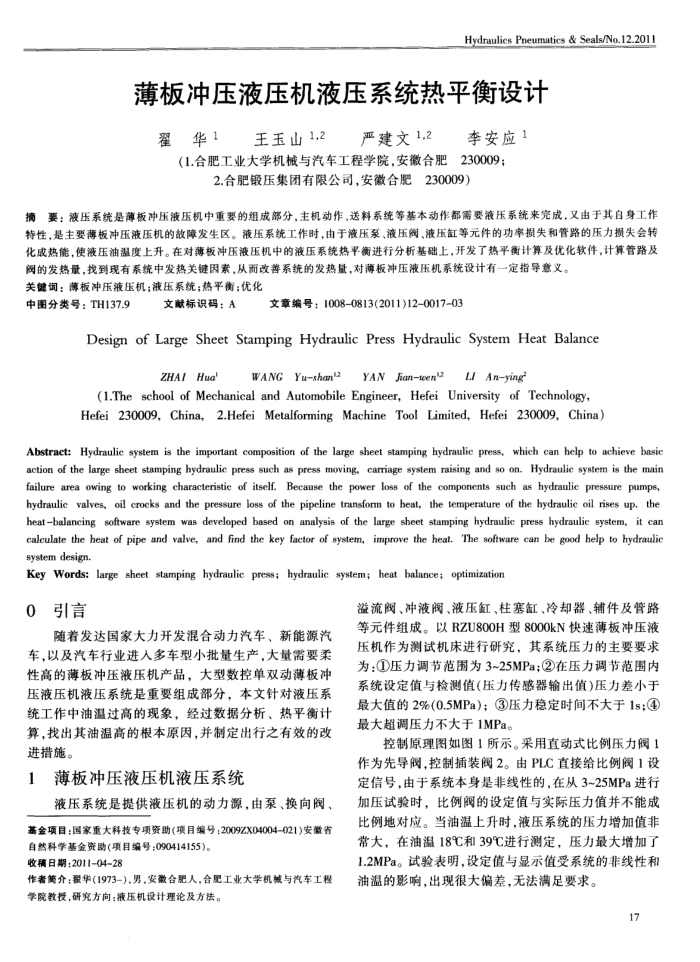

Hydraulics Pneumatics & Seals/No.12.2011
薄板冲压液压机液压系统热平衡设计
翟华1王玉山1.2
严建文1.2
李安应1
（1.合肥工业大学机械与汽车工程学院，安徽合肥230009；
2.合肥锻压集团有限公司，安徽合肥230009）
摘要：液压系统是薄板冲压液压机中重要的组成部分，主机动作，送料系统等基本动作都需要液压系统来完成，又由于其自身工作特性，是主要薄板冲压液压机的故障发生区。液压系统工作时，由于液压系、液压阀、液压缸等元件的功率损失和管路的压力损失会转化成热能，使液压油温度上升。在对薄板冲压液压机中的液压系统热平衡进行分析基础上，开发了热平衡计算及优化软件，计算管路及
阀的发热量，找到现有系统中发热关键因素，从而改善系统的发热量，对薄板冲压液压机系统设计有一定指导意义。关键词：薄板冲压液压机；液压系统；热平衡；优化
中图分类号：TH137.9
文献标识码：A
文章编号：1008-0813(2011)12-0017-03
Design of Large Sheet Stamping Hydraulic Press Hydraulic System Heat Balance
ZHAIHua'
WANGYushan2YAN Jianten'uLI An-ying
(1.The school of Mechanical and Automobile Engineer, Hefei University of Technology, Hefei 230009,China,2.Hefei Metalforming Machine Tool Limited, Hefei 230009,China)
Abstract: Hydraulic system is the important composition of the large sheet stamping hydraulic press, which can help to achieve basic action of the large sheet stamping hydraulic press such as press moving. carriage system raising and so on. Hydraulic system is the main failure area owing to working characteristic of itself. Because the power loss of the components such as hydraulic pressure pumps, hydraulic valves, oil crocks and the pressure loss of the pipeline transform to heal, the temperature of the hydraulic oil rises up. the heatbalancing software system was developed based on analysis of the large sheet stamping hydraulic press hydraulic system, it can calculate the heat of pipe and valve, and find the key factor of system, improve the heal. The software can be good help to hydraulic system design
Key Words: large sheet stamping hydraulic press; hydraulic system; heat balance; optimization
0
引言
随着发达国家大力开发混合动力汽车、新能源汽车，以及汽车行业进人多车型小批量生产，大量需要柔性高的薄板冲压液压机产品，大型数控单双动薄板冲压液压机液压系统是重要组成部分，本文针对液压系统工作中油温过高的现象，经过数据分析、热平衡计算，找出其油温高的根本原因，并制定出行之有效的改进措施。
薄板冲压液压机液压系统
1
液压系统是提供液压机的动力源，由泵、换向阀、基金项目：国家重大科技专项资助(项目编号：2009ZX04004-021)安徽省
自然科学基金资助(项目编号：090414155)。收稿日期：2011-04-28
作者介：翟华(1973-)，男，安徽合肥人，合肥工业大学机城与汽车工程学院教授，研究方向：液压机设计理论及方法。
溢流阀、冲液阀、液压缸、柱塞缸、冷却器、辅件及管路等元件组成。以RZU800H型8000kN快速薄板冲压液压机作为测试机床进行研究，其系统压力的主要要求为：①压力调节范围为3~25MPa：②在压力调节范围内系统设定值与检测值(压力传感器输出值)压力差小于最大值的2%(0.5MPa)；③压力稳定时间不大于1s：④ 最大超调压力不大于1MPa。
控制原理图如图1所示。采用直动式比例压力阀1 作为先导阀，控制插装阀2。由PLC直接给比例阀1设定信号，由于系统本身是非线性的，在从3~25MPa进行加压试验时，比例阀的设定值与实际压力值并不能成比例地对应。当油温上升时，液压系统的压力增加值非常大，在油温18℃和39℃进行测定，压力最大增加了 1.2MPa。试验表明，设定值与显示值受系统的非线性和油温的影响，出现很大偏差，无法满足要求。
