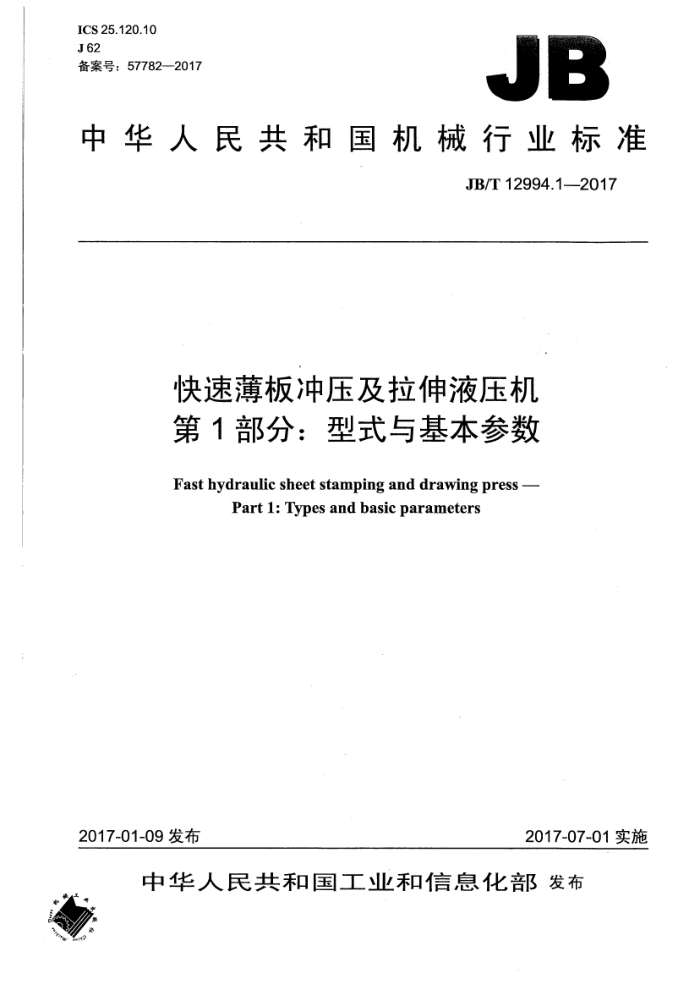

ICS25.120.10 J62 备案号：57782—2017
JB
中华人民共和国机械行业标准
JB/T12994.1-—2017
快速薄板冲压及拉伸液压机第1部分：型式与基本参数
Fast hydraulic sheet stamping and drawing press -
Part 1: Types and basic parameters
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T12994.1—2017
目 次
前言... 范围，
..II
1 2
规范性引用文件术语和定义型式.. 基本参数.
? 4
5 JB/T12994.1—2017
前言
JB/T12994《快速薄板冲压及拉伸液压机》分为三个部分：
-第1部分：型式与基本参数； -第2部分：技术条件；一第3部分：精度。
本部分为JB/T12994的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：合肥合锻机床股份有限公司、合肥工业大学、天津市天锻压力机有限公司、济南
铸造锻压机械研究所有限公司。
本部分主要起草人：张星、翟华、李森、马立强、戴宇宏、李贵闪。 本部分为首次发布。
II JB/T12994.1—2017
快速薄板冲压及拉伸液压机第1部分：型式与基本参数
1范围
JB/T12994的本部分规定了快速薄板冲压及拉伸液压机的型式与基本参数。 本部分适用于快速薄板冲压及拉伸液压机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法 JB/T4174液压机名词术语
3术语和定义
JB/T4174界定的以及下列术语和定义适用于本文件。
3.1
快速薄板冲压及拉伸液压机fasthydraulicsheetstampinganddrawingpress 滑块快降及回程速度不小于300mm/s、压制速度不小于15mm/s40mm/s的框架薄板冲压及拉
伸液压机。
注1：主要用于对各种金属薄板件进行弯曲、冲孔、落料、拉伸、整形、成形等工艺。不是定义只是用途说明。 注2：15mm/s指100%公称力时的压制速度，40mm/s指不小于30%公称力时的压制速度。
4型式
4.1快速薄板冲压及拉伸液压机分为以下三种基本型式：
-工作台前移式（见图1)；工作台侧移式（见图2）；一固定工作台式。
1 JB/T12994.1-—2017
母中岛
图1
由西
0
图2
4.2快速薄板冲压及拉伸液压机型号表示方法应符合GB/T28761的规定。
5基本参数
5.1快速薄板冲压及拉伸液压机的主参数为公称力。 5.2快速薄板冲压及拉伸液压机的基本参数见表1。
2 JB/T12994.1—2017
表1
参数名称公称力 kN 开口H mm 行程S mm 快降速度 mm/s 100%公称力时滑块的工作速度 mm/s 30%公称力时滑块的工作速度 mm/s 回程速度 mm/s 液压垫力 kN 液压垫行程Sa mm 工作台面尺寸系列
参数值
8 000 1 800 1 200 ≥300 15
10 000 1 800 1 200 ≥300 15
16 000 2 000 1 400 ≥300 15
20 000 2 000 1 400 ≥300 15
5 000 1 500 1 000 ≥300 15
6 300 1 500 1 000 ≥300 15
40 ≥300 3 150 400
40 ≥300 5 000 400
40 ≥300 6 300 400
40 ≥300 1 500 300
40 ≥300 2 000 300
40 ≥300 2 500 400
2500X1600 2500X1600 3200×2000 3200×2000 4 000X2200 4000×2200 2800×1800 2800X1800 3500×2000 3500X2000 4500X2500 4500×2500 3200X2000 3200×2000 4000×2200 4000×2200 3500×2000 3500×2000 4500X2500 4500×2500 1700X1100 1700×1100 2300×1400 2300×1400 3200X1700 3200×1700 2000×1400 2000×1400 2600×1400 2600×1400 3800X1700 3800×1700 2300×1400 2300X1400 3200X1700 3200X1700
（左右前后）
mm
液压垫尺寸系列（左右X前后）
1
mm 注1：快降速度指滑块无负载时的下降速度注2：回程速度指不安装上模具时滑块的回程速度。
2600×1400 2600×1400 3800X1700 3800X1700
3 1
