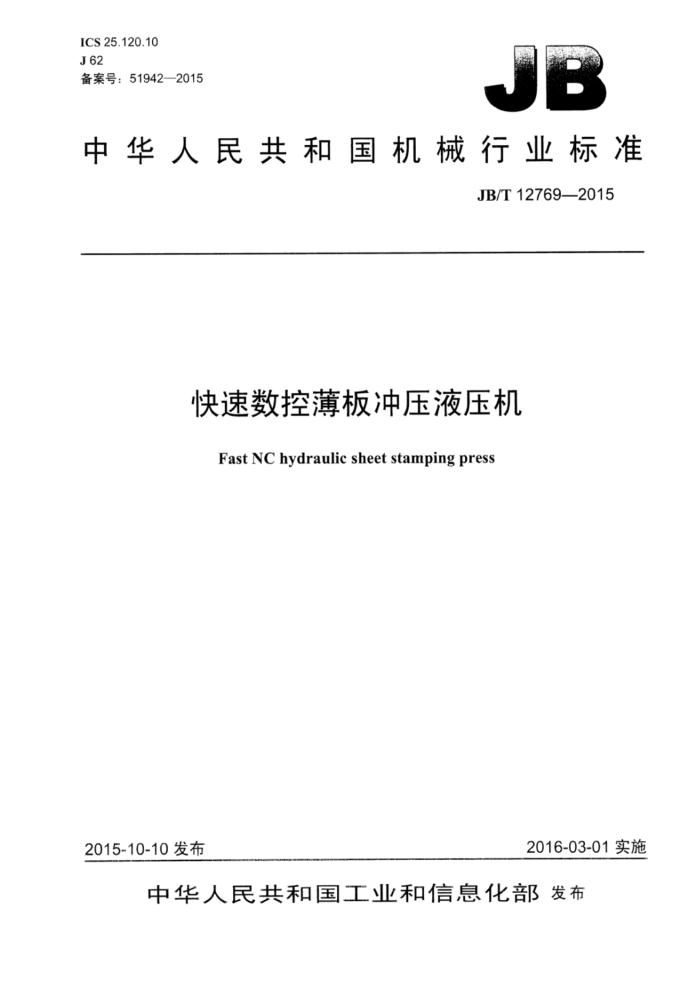

ICS25.120.10 J62 备案号：51942—2015
中华人民共和国机械行业标准
JB/T12769—2015
快速数控薄板冲压液压机
Fast NC hydraulic sheet stamping press
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12769——2015
目 次
III
前言
范围. 规范性引用文件术语和定义.. 技术要求... 4.1 一般要求， 4.2 型式与基本参数.. 4.3 性能、结构与功能 4.4 安全与防护 4.5 噪声 4.6 精度. 4.7 随机附件、工具和技术文件 4.8 标牌与标志.. 4.9 铸件、锻件、焊接件 4.10 机械加工 4.11 装配 4.12 电气设备和数控系统 4.13 液压、气动、冷却和润滑系统 4.14 配管 4.15 外观. 试验方法. 5.1 - 般要求， 5.2 外观检验 5.3 附件和工具检验 5.4 型式与基本参数检验， 5.5 性能、结构与功能检验. 5.6 机械加工检验 5.7 安全检验.. 5.8 装配和配管检验， 5.9 空负荷运转试验， 5.10 噪声检验... 5.11 电气设备、数控系统检验 5.12 液压、气动、冷却和润滑系统检验 5.13 负荷运转试验 5.14 精度检验. 5.15 超负荷试验， 5.16 清洁度检验， 5.17 其他，
1
2 3 4
10 10 10 10 11 1J 11 12 12 12 12 12 12 13 .13 13
3
13 14 14 14 14 15 15 15 15 JB/T12769—2015
检验规则... 6.1 出厂检验 6.2 型式检验... 7 包装、运输和贮存
6
15 .15 .15 ... 16 .16
保证.. 8.1 制造厂 8.2 用户..
8
..16. .16
.......
II JB/T12769--2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：合肥合锻机床股份有限公司、济南铸造锻压机械研究所有限公司、天津市天锻压
力机有限公司。
本标准主要起草人：崖华青、甄冒发、马立强、李森、李贵闪、印志峰。 本标准为首次发布。
III JB/T12769—2015
快速数控薄板冲压液压机
1范围
本标准规定了快速数控薄板冲压液压机的术语和定义、技术要求、试验方法、检验规则、包装、运输、贮存和保证。
本标准适用于快速数控薄板冲压液压机（以下简称液压机）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件 通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T10923- —2009 锻压机械 精度检验通则 GB/T 13306 标牌 GB 17120 锻压机械 安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法 GB/T 23282 锻压机械噪声声功率级测量方法 GB 26484 液压机噪声限值 GB 28241 液压机安全技术要求 GB/T 28761 锻压机械型号编制方法 JB/T 1829 锻压机械通用技术条件 JB/T 4174 液压机名词术语 JB/T 5775 锻压机械灰铸铁件 技术条件 JB/T8356.1 机床包装技术条件 JB/T 8609 锻压机械焊接件技术条件 JB/T 8832 机床数控系统通用技术条件 JB/T 9954 锻压机械液压系统清洁度
3术语和定义
JB/T4174界定的以及下列术语和定义适用丁本文件。
3.1
快速数控薄板冲压液压机 fast numerical controlhydraulic sheet stamping press
1 JB/T12769—2015
滑块快降及回程速度不小于300mm/s、压制速度为15mm/s~40mm/s，可对压力、行程、保压时间、闭合高度实现自动控制的框架薄板冲压及拉伸液压机。其用于对各种金属薄板件进行弯曲、冲孔、 落料、拉伸、整形、成形等工艺。
注：15mm/s指100%公称力时的压制速度，40mm/s指不小于30%公称力时的压制速度。
4技术要求
4.1一般要求 4.1.1液压机的图样及技术文件应符合本标准的要求，并应按规定程序经批准后方能投入生产。 4.1.2液压机的产品造型和布局要考虑工艺美学和人机工程学的要求，各部件及装置应布局合理、高度适中，便于操作者观察加工区域。 4.1.3液压机应便于使用、维修、装配、拆卸和运输。 4.1.4液压机在下列环境条件下应能正常工作：
a）环境温度：5℃～40℃； b）相对湿度：当最高温度为40℃时，相对湿度不超过50%，温度低则允许高的相对湿度； c）海拔：液压机应能在海拔1000m以下正常工作。
4.2型式与基本参数 4.2.1型式 4.2.1.1液压机型号表示方法应符合GB/T28761的规定。 4.2.1.2液压机分为以下三种基本型式：
a）工作台前移式（见图1)； b）工作台侧移式（见图2)； c）固定工作台式。
母中 中中岛
8
@
F
图1
2 JB/T12769—2015
H
H
月
D
:
:
由
O
世
图2
4.2.2 基本参数 4.2.2.1 液压机的主参数为公称力。 4.2.2.2 液压机的基本参数见表1。
表1
参数值
参数名称公称力kN 开口H mm 行程S mm 快降速度 mm/s 100%公称力时滑块的压制速度 mm/s 30%公称力时滑块的压制速度 mm/s 回程速度 mm/s
16 000 2 000 1 400 ≥300 15
20 000 2 000 1 400 ≥300 15
10 000 1 800 1 200 ≥300
6 300 1 500 1 000 ≥300
8 000 1 800 1 200 ≥300
5 000 1 500 1 000 ≥300
15
15
15
15
40
40
40
40
40
40
≥300 6 300 400
≥300 1 500 300
≥300 2 000 300
≥300 2 500 400
≥300 3 150 400
≥300 5 000 400
液压垫力kN 液压垫行程Sd mm 工作台面尺寸系列（左右×前后）
2500×1600 2 500X1600 3200X2000 3200X2000 4000X2200 4000×2200 2800×1800 2800X1800 3500X2000 3500X2000 4500×2500 4500×2500 3200×2 000 3200X2000 4000×2200 4 000X2 200 3 500X2 000 3500×2000 4500X2 500 4 500X2 500
mm
3 JB/T12769—2015
表1（续）
参数名称液压垫尺寸系列（左右×前后）
参数值
1700X1100 1700×1100 2300×1400 2300×1400 3200X1700 3200×1700 2000×1400 2000×1400 2600X1400 2600X1400 3800X1700 3800×1700 2300×1400 2300X×1400 3200X1700 3200×1700
-
-
mm
2600×1400 2600×1400 3 800X1 700 3800×1700
注1：快降速度指滑块无负载时的下降速度。 注2：回程速度指不安装上模具时滑块的回程速度。
4.3 性能、结构与功能 4.3.1 液压机应具有足够的刚度。在最大载荷工况条件下试验，液压机应工作正常。 4.3.2 滑块的速度应符合表1的规定和技术文件的要求，实现快速下降、压制、回程的功能。 4.3.3 液压机应具有保压功能，保压时间应可调。 4.3.4 液压机具有冲压、拉深、落料、整形、成形等功能。 4.3.5 液压机数控系统可控制滑块压力、液压垫力、滑块行程、液压垫行程等，并可实现同步或单独动作。 4.3.6 滑块和液压垫的压力及行程可根据工艺要求分别进行调整。 4.3.7 液压机的滑动摩擦副应采取耐磨措施，并有合理的硬度差。 4.3.8 液压机的运行应平稳、可靠，液压执行件在规定的行程和速度范围内不应有振动、爬行和阻滞现象，换向不应有影响正常工作的冲击现象。 4.3.9 9当系统压力超载、油温超限、油位低于下限时，液压机应自动停机并报警，控制系统具有检测过滤器阻塞报警功能。 4.3.10 液压机可配备缓冲装置，缓冲装置应有效地吸收冲裁过程中产生的能量，冲裁缓冲过程应平稳、 低噪声，其缓冲作用点可在规定范围内调节。 4.3.11 液压机可根据需求配置上下料装置的机械、液压、电气等接口。 4.3.12 液压机与其配套的辅助装置的连接动作应协调、可靠。 4.4安全与防护 4.4.1 液压机在按规定制造、安装、运输和使用时，不得对人员造成危险，并应符合GB28241和GB 17120的规定。 4.4.2液压机电气的安全要求应符合GB5226.1的规定。 4.5噪声
液压机的噪声声压级测量方法应按GB/T23281的规定，声功率级测量方法应按GB/T23282的规定。 液压机噪声值应符合GB26484的规定。 4.6精度 4.6.1液压机的精度等级
液压机的精度按其用途分为特级和I级，用户可根据用途选择精度级别，制造厂可按用户要求设计、 制造、定价。级别见表2。
4
