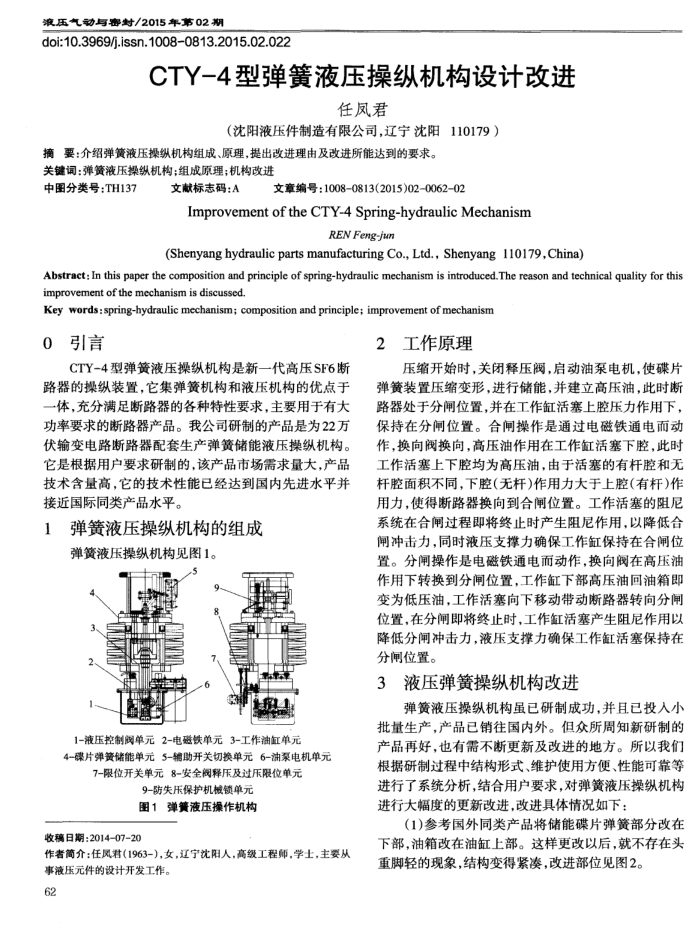

CTY-4型弹簧液压操纵机构设计改进
任凤君
（沈阳液压件制造有限公司，辽宁沈阳110179）
摘要：介绍弹簧液压操纵机构组成、原理，提出改进理由及改进所能达到的要求。关键词：弹簧液压操纵机构；组成原理；机构改进
中图分类号：TH137
文献标志码：A
文章编号：10080813(2015)02006202
Improvement of the CTY-4 Spring-hydraulic Mechanism
REN Feng-jun
(ShenyanghydraulicpartsmanufacturingCo.,Ltd.,Shenyang110179,China)
Abstract: In this paper the composition and principle of spring-hydraulic mechanism is introduced.The reason and technical quality for this improvement ofthe mechanism is discussed.
Key words:spring-hydraulic mechanism; composition and principle; improvement ofmechanism
0引言
CTY-4型弹簧液压操纵机构是新一代高压SF6断路器的操纵装置，它集弹簧机构和液压机构的优点于一体，充分满足断路器的各种特性要求，主要用于有大功率要求的断路器产品。我公司研制的产品是为22万伏输变电路断路器配套生产弹簧储能液压操纵机构。它是根据用户要求研制的，该产品市场需求量大，产品技术含量高，它的技术性能已经达到国内先进水平并接近国际同类产品水平。
弹簧液压操纵机构的组成弹簧液压操纵机构见图1。
1-液压控制阀单元2-电磁铁单元3-工作油缸单元
4-碟片弹簧储能单元5-辅助开关切换单元6-油泵电机单元
7-限位开关单元8-安全阀释压及过压限位单元
9-防失压保护机械锁单元图1弹簧液压操作机构
收稿日期：2014-07-20
作者简介：任风君（1963-），女，辽宁沈阳人，高级工程师，学士，主要从
事液压元件的设计开发工作。 62
2工作原理
压缩开始时，关闭释压阀，启动油泵电机，使碟片弹簧装置压缩变形，进行储能，并建立高压油，此时断路器处于分闸位置，并在工作缸活塞上腔压力作用下，保持在分闸位置。合闸操作是通过电磁铁通电而动作，换向阀换向，高压油作用在工作缸活塞下腔，此时工作活塞上下腔均为高压油，由于活塞的有杆腔和无杆腔面积不同，下腔（无杆)作用力大于上腔（有杆)作用力，使得断路器换向到合闸位置。工作活塞的阻尼系统在合闸过程即将终止时产生阻尼作用，以降低合闸冲击力，同时液压支撑力确保工作缸保持在合闻位置。分闸操作是电磁铁通电而动作，换向阀在高压油作用下转换到分闻位置，工作缸下部高压油回油箱即变为低压油，工作活塞向下移动带动断路器转向分闸位置，在分闸即将终止时，工作缸活塞产生阻尼作用以降低分闸冲击力，液压支撑力确保工作缸活塞保持在分闸位置。
3液压弹簧操纵机构改进
弹簧液压操纵机构虽已研制成功，并且已投人小
批量生产，产品已销往国内外。但众所周知新研制的产品再好，也有需不断更新及改进的地方。所以我们根据研制过程中结构形式、维护使用方便、性能可靠等进行了系统分析，结合用户要求，对弹簧液压操纵机构进行大幅度的更新改进，改进具体情况如下：
(1)参考国外同类产品将储能碟片弹簧部分改在下部，油箱改在油缸上部。这样更改以后，就不存在头重脚轻的现象，结构变得紧漆，改进部位见图2。
