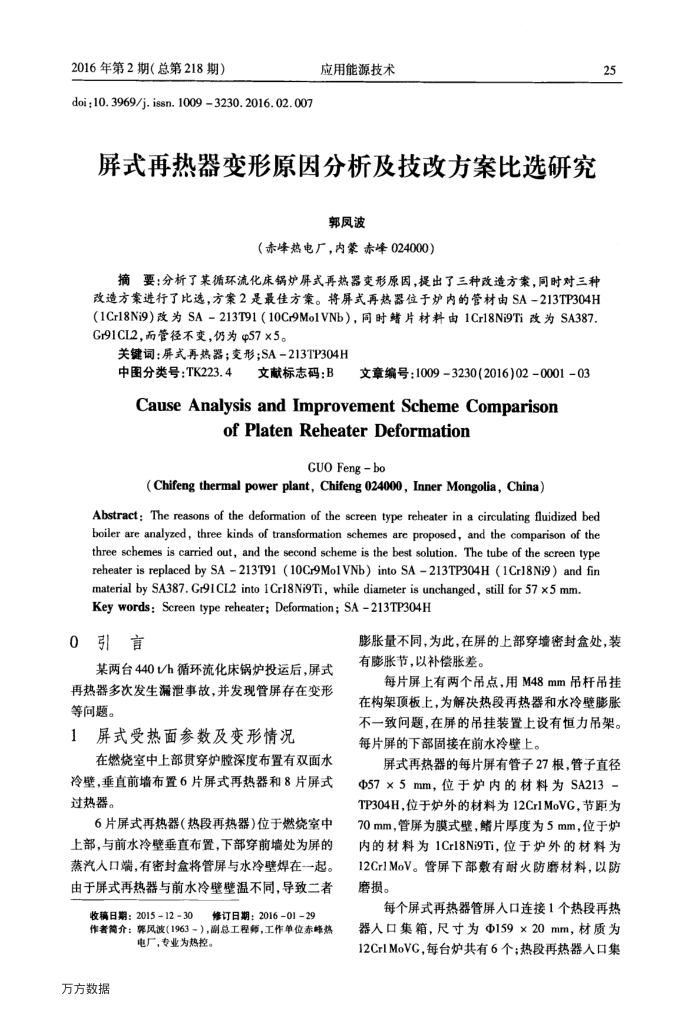

2016年第2期（总第218期）
doi;10.3969/j. issn. 1009 3230.2016. 02.007
应用能源技术
屏式再热器变形原因分析及技改方案比选研究
郭凤波
（赤峰热电厂，内蒙赤峰024000）
摘要：分析了某循环流化床锅炉屏式再热器变形原因，提出了三种改造方案，同时对三种改造方案进行了比选，方案2是最佳方案。将屏式再热器位于炉内的管材由SA-213TP304H（1Crl8Ni9）改为SA-213T91（10Cr9Mo1VNb），同时鳍片材料由1Cr18Ni9Ti改为SA387 Gr91CL2，而管径不变，仍为s57×5。
关键词：屏式再热器；变形；SA-213TP304H 中图分类号：TK223.4
文章编号：10093230(2016)02-0001-03
文献标志码：B：
CauseAnalysisandImprovementSchemeComparison
ofPlatenReheaterDeformation
GUOFeng-bo
(Chifengthermal powerplant,Chifeng024000,InnerMongolia，China）
Abstract: The reasons of the deformation of the sereen type reheater in a circulating fluidized bed boiler are analyzed, three kinds of transformation schemes are proposed, and the comparison of the three schemes is carried out, and the second scheme is the best solution. The tube of the screen type reheater is replaced by SA 213T91 （10Cr9Mo1VNb） into SA 213TP304H （1Cr18Ni9） and fin
material by SA387. Gr91CL2 into 1Cr18Ni9Ti, while diameter is unchanged, still for 57 ×5 mm Key words:Screen type reheater; Deformation; SA213TP304H
0引言
某两台440t/h循环流化床锅炉投运后，屏式再热器多次发生漏泄事故，并发现管屏存在变形等问题。
1屏式受热面参数及变形情况
在燃烧室中上部贯穿炉膛深度布置有双面水冷壁，垂直前墙布置6片屏式再热器和8片屏式过热器。
6片屏式再热器（热段再热器）位于燃烧室中上部，与前水冷壁垂直布置，下部穿前墙处为屏的蒸汽人口端，有密封盒将管屏与水冷壁焊在一起。由于屏式再热器与前水冷壁壁温不同，导致二者
收稿日期：2015-12-30
修订日期：2016-01-29
作者简介：郭风波（1963-），副总工程师，工作单位赤峰热
电厂，专业为热控。
万方数据
25
膨胀量不同，为此，在屏的上部穿境密封盒处，装有膨胀节，以补偿胀差。
每片屏上有两个吊点，用M48mm吊杆吊挂在构架顶板上，为解决热段再热器和水冷壁膨胀不一致问题，在屏的吊挂装置上设有恒力吊架。每片屏的下部固接在前水冷壁上。
屏式再热器的每片屏有管子27根，管子直径 57×5mm，位于炉内的材料为SA213 TP304H，位于炉外的材料为12CrlMoVG，节距为 70mm，管屏为膜式壁，鳍片厚度为5mm，位于炉内的材料为1Crl8Ni9Ti，位于炉外的材料为 12Cr1MoV。管屏下部敷有耐火防磨材料，以防磨损。
每个屏式再热器管屏人口连接1个热段再热器人口集箱，尺寸为Φ159×20mm，材质为 12CrlMoVG，每台炉共有6个；热段再热器人口集
