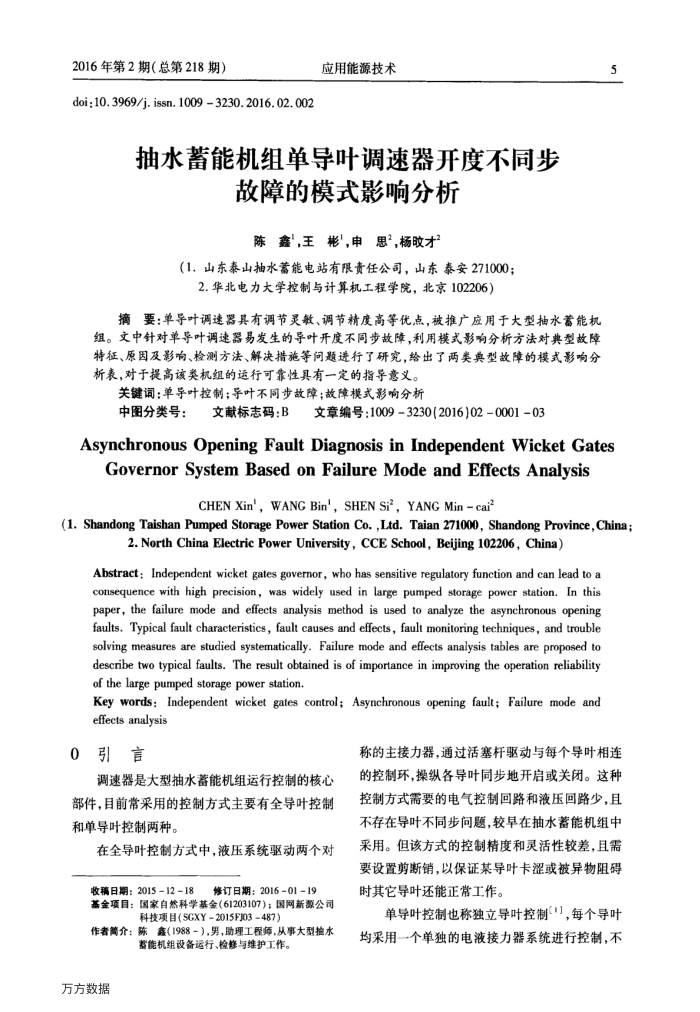

2016年第2期（总第218期）
doi;10.3969/j. issn. 1009 3230.2016. 02. 002
应用能源技术
抽水蓄能机组单导叶调速器开度不同步
故障的模式影响分析陈鑫，王彬，申思，杨驳才
（1.山东泰山抽水蓄能电站有限责任公司，山东泰安271000； 2.华北电力大学控制与计算机工程学院，北京102206）
摘要：单导叶调速器具有调节灵敏、调节精度高等优点，被推广应用于大型抽水蓄能机组。文中针对单导叶调速器易发生的导叶开度不同步故障，利用模式影响分析方法对典型故障特征、原因及影响、检测方法、解决措施等问题进行了研究，给出了两类典型故障的模式影响分析表，对于提高该类机组的运行可靠性具有一定的指导意义。
关键词：单导叶控制；导叶不同步故障；故障模式影响分析
中图分类号：文献标志码：B文章编号：1009-3230(2016)02-0001-03
5
AsynchronousOpeningFaultDiagnosisinIndependentWicketGates
Governor System Based on Failure Mode andEffects Analysis
CHEN Xin', WANG Bin', SHEN Si’, YANG Min -cai?
(1.Shandong Taishan Pumped Storage Power Station Co.,Ltd.Taian 271000,Shandong Province,China;
2. North China Electric Power University, CCE School, Beijing 102206, China)
Abstract: Independent wicket gates governor, who has sensitive regulatory function and can lead to a consequence with high precision, was widely used in large pumped storage power station. In this paper, the failure mode and effects analysis method is used to analyze the asynchronous opening faults. Typical fault characteristics, fault causes and effects, fault monitoring techniques, and trouble solving measures are studied systematically. Failure mode and effects analysis tables are proposed to describe two typical faults. The result obtained is of importance in improving the operation reliability of the large pumped storage power station.
Key words: Independent wicket gates control; Asynchronous opening fault; Failure mode and effects analysis
0引言
调速器是大型抽水蓄能机组运行控制的核心
部件，目前常采用的控制方式主要有全导叶控制和单导叶控制两种。
在全导叶控制方式中，液压系统驱动两个对收稿日期：2015-12-18
修订日期：2016-01-19
基金项目：国家自然科学基金（61203107）；国网新源公司
科技项目（SGXY2015FJ03=487）
作者简介：陈鑫（1988-），男，助理工程师，从事大型抽水
密能机组设备运行、检修与维护工作。
万方数据
称的主接力器，通过活塞杆驱动与每个导叶相连的控制环，操纵各导叶同步地开启或关闭。这种控制方式需要的电气控制回路和液压回路少，且不存在导叶不同步问题，较早在抽水蓄能机组中采用。但该方式的控制精度和灵活性较差，且需要设置剪断销，以保证某导叶卡涩或被异物阻碍时其它导叶还能正常工作。
单导叶控制也称独立导叶控制，每个导叶均采用一个单独的电液接力器系统进行控制，不
