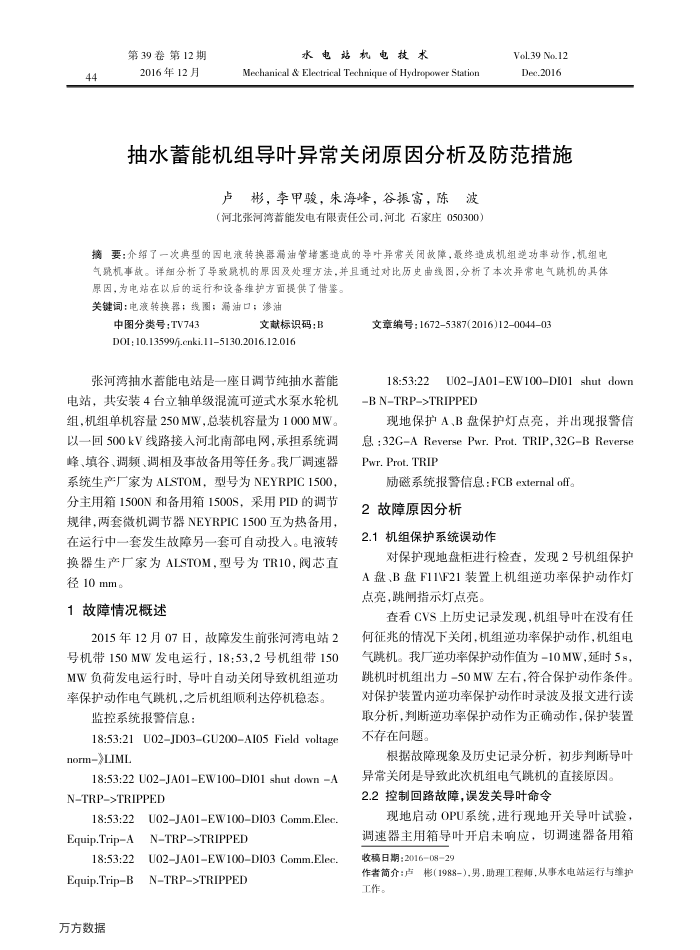

抽水蓄能机组导叶异常关闭原因分析及防范措施
卢彬，李甲骏，朱海峰，谷振富，陈波（河北张河湾蓄能发电有限责任公司，河北石家庄050300）
气跳机事故。详细分析了导致跳机的愿因及处理方法，并且通过对比历史曲线图，分新了本次异常电气跳机的具体
愿因，为电站在以后的运行和设备维护方面提供了借鉴。关键词：电液转换器；线圈；漏油口；渗油
中图分类号：TV743
文献标识码：B
DOI : 10.13599/j.cnki.115130.2016.12.016
张河湾抽水蓄能电站是一座目调节纯抽水蓄能电站，共安装4台立轴单级混流可式水泵水轮机组，机组单机容量250MW，总装机容量为1000MW。以一回500kV线路接入河北南部电网，承担系统调峰、填谷、调频、调相及事故备用等任务。我广调速器系统生产厂家为ALSTOM，型号为NEYRPIC1500 分主用箱1500N和备用箱1500S，采用PID的调节规律，两套微机调节器NEYRPIC1500互为热备用，在运行中一套发生故障另一套可自动投入。电液转换器生产厂家为ALSTOM，型号为TR10，阀芯直径10mm
1故障情况概述
2015年12月07日，故障发生前张河湾电站2 号机带150MW发电运行，18：532号机组带150 MW负荷发电运行时，导叶自动关闭导致机组道功率保护动作电气跳机，之后机组顺利达停机稳态。
监控系统报警信息：
18:53:21 U02JD03GU200AI05 Field voltage norm>LIML
18:53:22 U02JA01EW100DI01 shut down A NTRP>TRIPPED
18:53:22
2U02JA01EW100DI03 Comm.Elec.
Equip.TripA
18:53:22
Equip.TripB 万方数据
NTRP>TRIPPED
U02JA01EW100DI03 Comm.Elec. NTRP>TRIPPED
文章编号：16725387(2016)12004403
U02JA01EW100DI01 shut down
18:53:22
B NTRP>TRIPPED
现地保护A、B盘保护灯点亮，并出现报警信息 :32GA Reverse Pwr. Prot. TRIP,32GB Reverse Pwr. Prot. TRIP
励磁系统报警信息：FCBexternaloff。 2故障原因分析
2.1机组保护系统误动作
对保护现地盘柜进行检查，发现2号机组保护 A盘、B盘F11F21装置上机组逆功率保护动作灯点亮，跳闸指示灯点亮，
查看CVS上历史记录发现，机组导叶在没有任
回征兆的情况下关闭，机组逆功率保护动作，机组电气跳机。我厂逆功率保护动作值为-10MW，延时5s，跳机时机组出力-50MW左右，符合保护动作条件。对保护装置内逆功率保护动作时录波及报文进行读取分析，判断逆功率保护动作为正确动作，保护装置不存在问题。
根据故障现象及历史记录分析，初步判断导叶
异常关闭是导致此次机组电气跳机的直接原因， 2.2控制回路故障，误发关导叶命令
现地启动OPU系统，进行现地开关导叶试验，调速器主用箱导叶开启未响应，切调速器备用箱收稿日期：20160829
