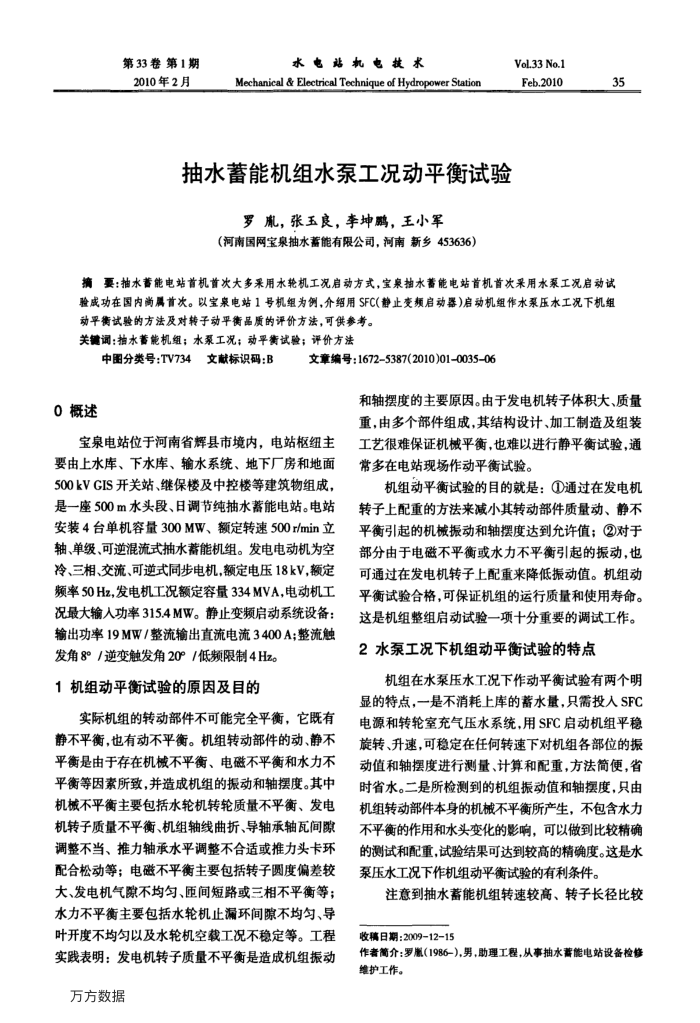

第33卷第1期 2010年2月
水电站机电技术
Mechanical & Electrical Technique of Hydropower Station
抽水蓄能机组水泵工况动平衡试验
罗胤，张玉良，李坤鹏，王小军
（河南国网宝泉抽水蓄能有限公司，河南新乡453636）
Vol.33No.1 Feb.2010
35
摘要：抽水著能电站首机首火大多采用水轮机工况启动方式，宝泉抽水蓄能电站首机首次采用水泵工况启动试验成功在国内尚属首次。以宝桌电站1号机组为例，介绍用SFC(静止变频启动器)启动机组作水泵压水工况下机组
动平衡试验的方法及对转子动平衡品质的评价方法，可供参考。关键词：拍水善能机组；水泵工况；动平衡试验；评价方法
中图分类号：TV734文献标识码：B
0概述
文章编号：1672-5387(2010)01-0035-06
和轴摆度的主要原因。由于发电机转子体积大、质量重，由多个部件组成，其结构设计、加工制造及组装
宝泉电站位于河南省辉县市境内，电站枢纽主要由上水库、下水库、输水系统、地下厂房和地面 500kVGIS开关站、维继保楼及中控楼等建筑物组成，是一座500m水头段、日调节纯抽水蓄能电站。电站安装4台单机容量300MW、额定转速500r/min立轴、单级、可逆混流式抽水蓄能机组。发电电动机为空冷、三相、交流、可逆式同步电机，额定电压18kV，额定频率50Hz，发电机工况额定容量334MVA，电动机工况最大输人功率315.4MW。静止变频启动系统设备： 00
发角8°/逆变触发角20°/低频限制4Hzg 1机组动平衡试验的原因及目的
实际机组的转动部件不可能完全平衡，它既有静不平衡，也有动不平衡。机组转动部件的动、静不平衡是由于存在机械不平衡、电磁不平衡和水力不平衡等因素所致，并造成机组的振动和轴摆度。其中机械不平衡主要包括水轮机转轮质量不平衡、发电机转子质量不平衡、机组轴线曲折、导轴承轴瓦间隙调整不当、推力轴承水平调整不合适或推力头卡环配合松动等；电磁不平衡主要包括转子圆度偏差较大、发电机气隙不均匀、匝间短路或三相不平衡等；水力不平衡主要包括水轮机止漏环间隙不均匀、导叶开度不均匀以及水轮机空载工况不稳定等。工程实践表明：发电机转子质量不平衡是造成机组振动
万方数据
工艺很难保证机械平衡，也难以进行静平衡试验，通常多在电站现场作动平衡试验。
机组动平衡试验的目的就是：①通过在发电机转子上配重的方法来减小其转动部件质量动、静不平衡引起的机械振动和轴摆度达到充许值；(2)对手部分由于电磁不平衡或水力不平衡引起的振动，也可通过在发电机转子上配重来降低振动值。机组动平衡试验合格，可保证机组的运行质量和使用寿命。这是机组整组启动试验一项十分重要的调试工作。
2水泵工况下机组动平衡试验的特点
机组在水泵压水工况下作动平衡试验有两个明显的特点，一是不消耗上库的蓄水量，只需投入SFC 电源和转轮室充气压水系统，用SFC启动机组平稳旋转、升速，可稳定在任何转速下对机组各部位的振动值和轴摆度进行测量、计算和配重，方法简便，省时省水。二是所检测到的机组振动值和轴摆度，只由机组转动部件本身的机械不平衡所产生，不包含水力不平衡的作用和水头变化的影响，可以做到比较精确的测试和配重，试验结果可达到较高的精确度。这是水泵压水工况下作机组动平衡试验的有利条件
注意到抽水能机组转速较高、转子长径比较收稿日期：2009-12-15
作者简介：罗鼠（1986-)，男，助理工程，从事抽水蓄能电站设备检修维护工作。
