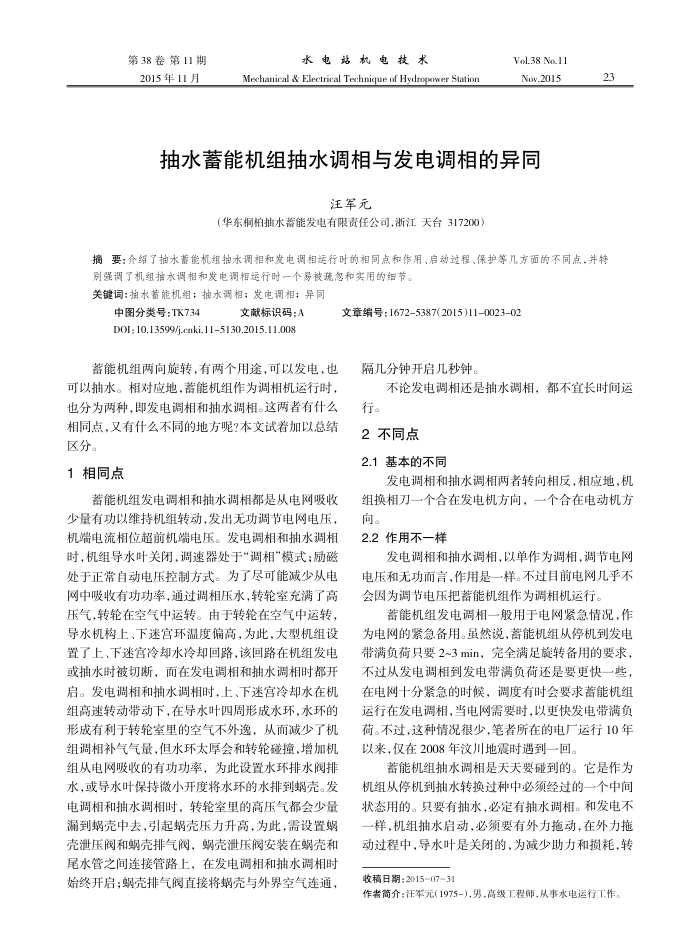

第38卷第11期 2015年11月
水电站机电技水
Mechanical & Electrical Technique of Hydropower Station
Vol.38 No.11 Nov.2015
抽水蓄能机组抽水调相与发电调相的异同
注军元
（华东桐柏抽水蓄能发电有限责任公司，浙江天台317200）
23
摘要：介绍了抽水蓄能机组抽水调相和发电调相运行时的相同点和作用、启动过程、保护等凡方面的不同点，并特
别强调了机组拍水调相和发电调相运行时一个易被疏忽和实用的细节。关键词：抽水蓄能机组：抽水调相；发电调相；异同
中图分类号：TK734
文献标识码：A
D0I: 10.13599/j-cenki.115130.2015.11.008
蓄能机组两向旋转，有两个用途，可以发电，也可以抽水。相对应地.蓄能机组作为调相机运行时，也分为两种，即发电调相和抽水调相。这两者有什么相同点，文有什么不同的地方呢？本文试者加以总结区分。
1相同点
蓄能机组发电调相和抽水调相都是从电网吸收少量有功以维持机组转动，发出无功调节电网电压，机端电流相位超前机端电压。发电调相和抽水调相时，机组导水叶关闭，调速器处于“调相“模式；励磁处于正常自动电压控制方式。为了尽可能减少从电网中吸收有功功率，通过调相压水，转轮室充满了高压气，转轮在空气中运转。由于转轮在空气中运转，导水机构上、下迷宫环温度偏高，为此，大型机组设置了上、下迷宫冷却水冷却回路，该回路在机组发电或抽水时被切断，而在发电调相和抽水调相时都开启。发电调相和抽水调相时，上、下迷宫冷却水在机组高速转动带动下，在导水叶四周形成水环，水环的形成有利于转轮室里的空气不外逸，从而减少了机组调相补气气量，但水环太厚会和转轮碰撞，增加机组从电网吸收的有功功率，为此设置水环排水阀排水，或导水叶保持微小开度将水环的水排到蜗壳。发电调相和抽水调相时，转轮室单的高压气都会少量蒲到蜗壳中去，引起蜗壳压力升高，为此，需设置壳泄压阀和蜗壳排气阀，蜗壳泄压阀安装在蜗壳和尾水管之间连接管路上，在发电调相和抽水调相时始终开启；蜗壳排气阀直接将蜗壳与外界空气连通，
文章编号：16725387(2015)11-0023-02
隔几分钟开启几秒钟。
不论发电调相还是抽水调相，都不宜长时间运行。
2不同点
2.1基本的不同
发电调相和抽水调相两者转向相反，相应地，机组换相刀一个合在发电机方向，一个合在电动机方向。
2.2作用不一样
发电调相和抽水调相，以单作为调相，调节电网电压和无功而言，作用是一样。不过目前电网几乎不会因为调节电压把蓄能机组作为调相机运行，
蓄能机组发电调相一般用于电网紧急情况，作为电网的紧急备用。虽然说，蓄能机组从停机到发电带满负荷只要2~3min，完全满足旋转备用的要求，不过从发电调相到发电带满负荷还是要更快一些，在电网十分紧急的时候，调度有时会要求蓄能机组运行在发电调相，当电网需要时，以更快发电带满负荷。不过，这种情况很少，笔者所在的电厂运行10年以来，仅在2008年汶川地震时遇到一回。
蓄能机组抽水调相是天天要碰到的。它是作为机组从停机到抽水转换过种中必须经过的一个中间状态用的。只要有抽水，必定有抽水调相。和发电不一样，机组抽水启动，必须要有外力拖动，在外力拖动过程中，导水叶是关闭的，为减少助力和损耗，转
收稿日期：20150731
作者简介：汪军元(1975-)，男.高级工程师，从事水电运行工作。 第38卷第11期 2015年11月
