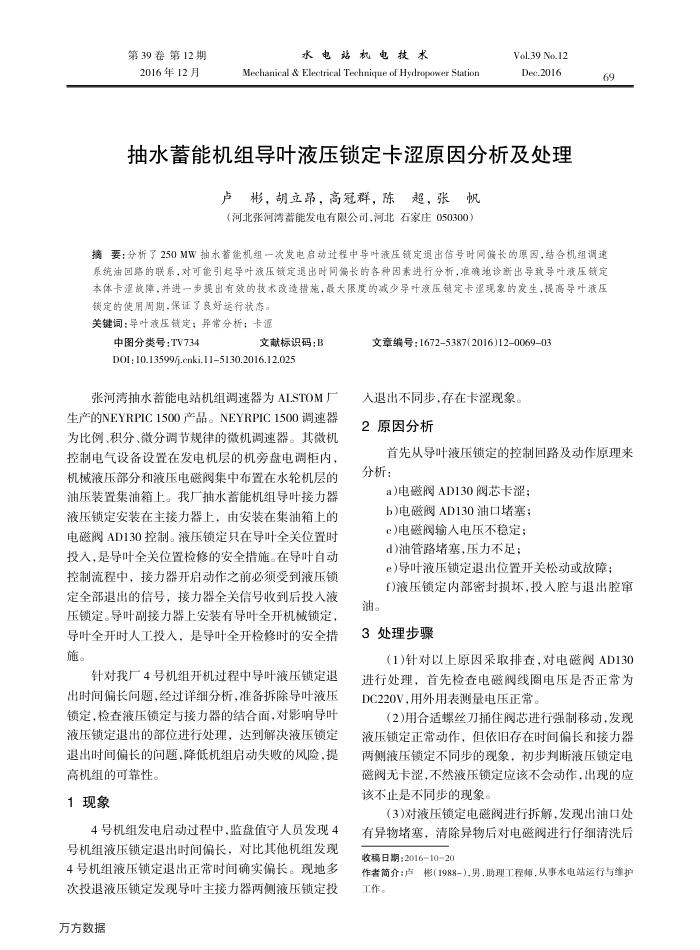

抽水蓄能机组导叶液压锁定卡涩原因分析及处理
卢彬，胡立昂，高冠群，陈超，张帆（河北张河湾蓄能发电有限公司，河北石家庄050300）
69
摘要：分析了250MW抽水蓄能机组一次发电启动过程中导叶减压锁定退出信号时间偏长的原国，结合机组调速系统油回路的联系，对可能引起导叶液压钱定退出时问需长的各种因来进行分析，准确地诊断出导致导叶液压锁定本体卡混故障，并进一步提出有效的技术改遗措施，最大限度的减少导计液压锁定卡温现象的发生，提高导计减压
锁定的使用周期，保证了良好运行状态。关键词：导叶液压锁定；异常分析；卡逐
中图分类号：TV734
文献标识码：B
D0I : 10.13599/j.cnki.115130.2016.12.025
张河湾抽水蓄能电站机组调速器为ALSTOM厂生产的NEYRPIC1500产品。NEYRPIC1500调速器为比例、积分、微分调节规律的微机调速器。其微机控制电气设备设置在发电机层的机旁盘电调柜内，机械液压部分和液压电磁阀集中布置在水轮机层的油压装置集油箱上。我厂抽水蓄能机组导叶接力器液压锁定安装在主接力器上，由安装在集油箱上的电磁阀AD130控制。液压锁定只在导叶全关位置时投入，是导叶全关位置检修的安全措施。在导叶自动控制流程中，接力器开启动作之前必须受到液压锁定全部退出的信号，接力器全关信号收到后投人液压锁定。导叶副接力器上安装有导叶全开机械锁定，导叶全开时人工投人，是导叶全开检修时的安全措施。
针对我厂4号机组开机过程中导叶液压锁定退出时间偏长问题，经过详细分析，准备拆除导叶液压锁定，检查液压锁定与接力器的结合面，对影响导叶液压锁定退出的部位进行处理，达到解决液压锁定退出时间偏长的间题，降低机组启动失败的风险，提
高机组的可靠性。 1现象
4号机组发电启动过程中，监盘值等人员发现4 号机组液压锁定退出时间偏长，对比其他机组发现 4号机组液压锁定退出正常时间确实偏长。现地多次投退液压锁定发现导叶主接力器两侧液压锁定投
万方数据
文章编号：1672-5387(2016)120069-03
人退出不同步，存在卡涩现象。 2原因分析
首先从导叶液压锁定的控制回路及动作原理来
分析：
a)电磁阀AD130阀芯卡涩； b)电磁阀AD130油口堵塞； c)电磁阀输人电压不稳定； d)油管路堵塞，压力不足；
e)导叶液压锁定退出位置开关松动或故障；
f)液压锁定内部密封损坏，投人腔与退出腔审油。
3处理步骤
(1)针对以上原因采取排查，对电磁阀AD130 进行处理，首先检查电磁阀线圈电压是否正常为 DC220V，用外用表测量电压正常。
(2)用合适螺丝刀捕住阀芯进行强制移动，发现
液压锁定正常动作，但依旧存在时间偏长和接力器两侧液压锁定不同步的现象，初步判断液压锁定电磁阀无卡涩，不然液压锁定应该不会动作，出现的应该不止是不同步的现象
(3)对液压锁定电微阀进行拆解，发现出油口处有异物堵塞，清除异物后对电磁阀进行仔细清洗后收稿日期：20161020
作者简介：卢彬(1988-)男，助理工程师，从事水电站运行与维护工作。
