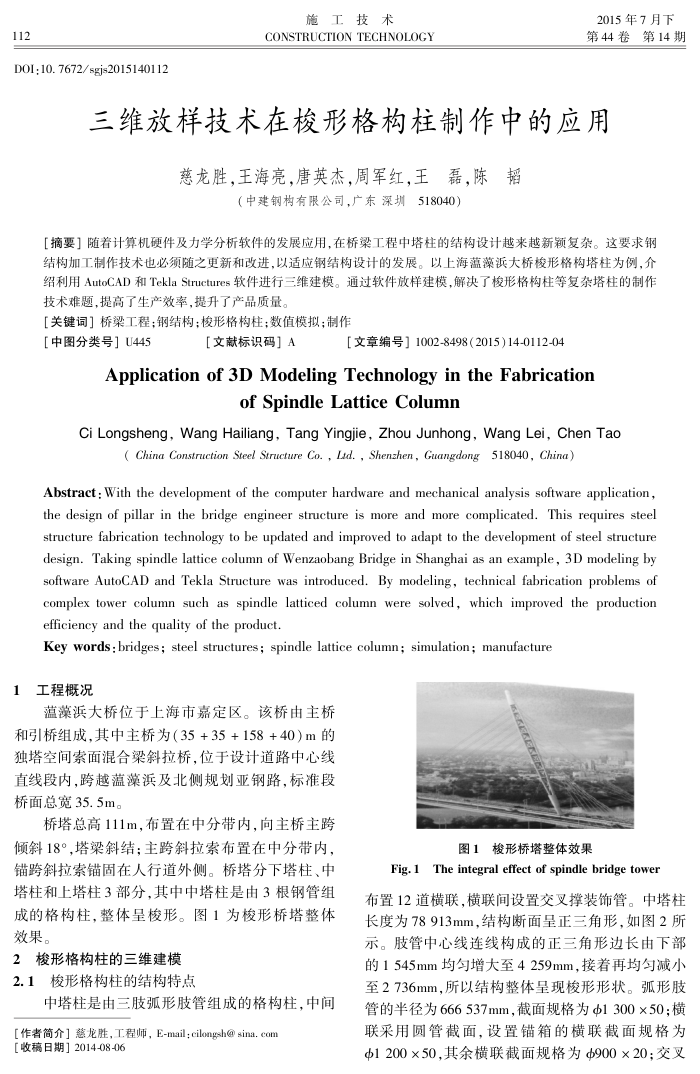

112
DOI:10. 7672/sgjs2015140112
施工技术
CONSTRUCTION TECHNOLOGY
2015年7月下第44卷第14期
三维放样技术在梭形格构柱制作中的应用
慈龙胜，王海亮，唐英杰，周军红，王磊，陈韬
（中建钢构有限公司，广东深圳518040）
[摘要]随着计算机硬件及力学分析软件的发展应用，在桥染工程中塔柱的结构设计越来越新颖额复杂。这要求钢结构加工制作技术也必须随之更新和改进，以适应钢结构设计的发展。以上海蕴藻浜大桥梭形格构塔柱为例，介绍利用AutoCAD和TeklaStructures软件进行三维建模。通过软件放样建模，解决了梭形格构柱等复杂塔柱的制作技术难题，提高了生产效率，提升了产品质量。
【关键词】桥梁工程；钢结构；校梭形格构柱；数值模拟；制作
［中图分类号］U445
【文献标识码】A
［文章编号】1002-8498（2015)14-0112-04
Applicationof3DModelingTechnologyintheFabrication
ofSpindleLatticeColumn
Ci Longsheng,Wang Hailiang,Tang Yingjie,Zhou Junhong,Wang Lei,Chen Tao
(China Construction Steel Structure Co.,Lad.,Shenzhen,Guangdong518040,China)
Abstract: With the development of the computer hardware and mechanical analysis software application the design of pillar in the bridge engineer structure is more and more complicated. This requires steel structure fabrication technology to be updated and improved to adapt to the development of steel structure design. Taking spindle lattice column of Wenzaobang Bridge in Shanghai as an example, 3D modeling by software AutoCAD and Tekla Structure was introduced. By modeling, technical fabrication problems of complex tower column such as spindle latticed column were solved, which improved the production efficiency and the quality of the product.
Key words: bridges; steel structures; spindle lattice column; simulation; manufacture
1工程概况
蕴藻浜大桥位于上海市嘉定区。该桥由主桥和引桥组成，其中主桥为（35+35+158+40）m的独塔空间索面混合梁斜拉桥，位于设计道路中心线直线段内，跨越蕴藻浜及北侧规划亚钢路，标准段桥面总宽35.5m。
桥塔总高111m，布置在中分带内，向主桥主跨
倾斜18°,塔梁斜结：主跨斜拉索布置在中分带内，锚跨斜拉索锚固在人行道外侧。桥塔分下塔柱、中塔柱和上塔柱3部分，其中中塔柱是由3根钢管组成的格构柱，整体呈梭形。图1为梭形桥塔整体效果。
2梭形格构柱的三维建模 2.1梭形格构柱的结构特点
中塔柱是由三肢弧形肢管组成的格构柱，中间
[作者简介］慈龙胜，工程师，E-mail；cilongsh@sina.con[收稿日期］2014-08-06
图1梭形桥塔整体效果
Fig.1Theintegral effect of spindlebridgetower
布置12道横联，横联间设置交叉撑装饰管。中塔柱长度为78913mm，结构断面呈正三角形，如图2所示。肢管中心线连线构成的正三角形边长由下部的1545mm均匀增大至4259mm，接着再均匀减小至2736mm，所以结构整体呈现梭形形状。弧形肢管的半径为666537mm，截面规格为Φ1300×50；横联采用圆管截面，设置锚箱的横联截面规格为 Φ1200×50，其余横联截面规格为900×20；交叉
