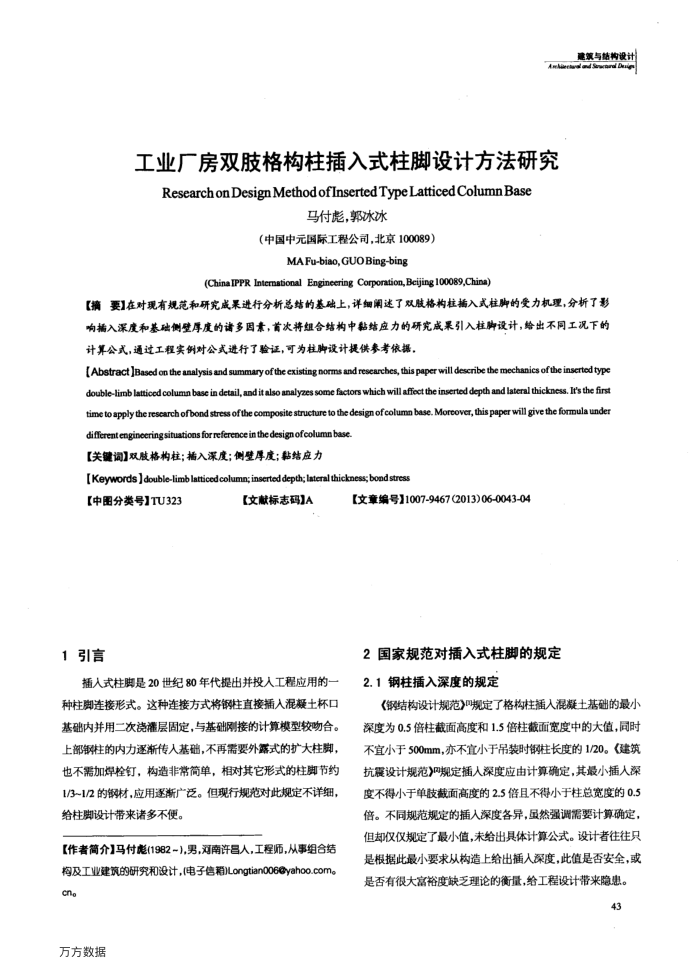

工业厂房双肢格构柱插入式柱脚设计方法研究 ResearchonDesignMethodofInsertedTypeLatticedColumnBase
马付彪，郭冰冰
（中国中元国际工程公司，北京100089）
MAFu-biao,GUOBing-bing
(China IPPR Intermstional Engineering Corporation, Beijing 100089,China)
键策与结构设计
【摘要】在对现有规范和研究成果进行分析总结的基础上，详细阐述了双肢格构柱插入式柱脚的受力机理，分析了彩响摘入深度和基础侧壁厚度的诸多因素，首次将组合结构中黏结应力的研究成果引入柱脚设计，给出不同工况下的计算公式，通过工程实例对公式进行了验证，可为柱脚设计提供参考依据，
[Abstract ]Based on the analysis and summary ofthe existing norms and researches, this paper willdescribe the mechanics ofthe inserted type double-limb latticedcolumn base in detail, anditalso analyzes some factors which will ffect theinserted depth and lateral thickness. It'sthe first timetospplytheresearchofbond stress ofthe compositestructureto thedesignofcolumnbase. Moreover,this paper willgivethefomula under
differentenginceringsituationsforreferenceinthe design ofcolumn base.【关键词】双肢格构柱；插入深度；侧壁厚度；黏结应力
[Keywords ]double-limb latticedcolumn; inserted depth; lateral thickness; bond stress
【中图分类号】TU323 1引言
【文献标志码]A
插人式柱脚是20世纪80年代提出并投人工程应用的一种柱脚连接形式。这种连接方式将钢柱直接插入混凝土杯口基础内并用二次浇层固定，与基础刚接的计算模型较吻合。上部钢柱的内力逐渐传入基础，不再需要外露式的扩大柱脚，也不需加焊栓钉，构造非常筒简单，相对其它形式的柱脚节约 1/3~1/2的钢材，应用逐渐广泛。但现行规范对此规定不详细，给柱脚设计带来诸多不便。
【作者简介】马付彪(1982~】,男，对南许昌人，工程师，从事组合结构及工业建筑的研究和设计，(电子售箱）Longtian006eyahoo.com。 cne
万方数据
【文章编号】1007-9467(2013)06-0043-04
2国家规范对插入式柱脚的规定 2.1钢柱插入深度的规定
《钢结构设计规范》规定了格构柱插人混凝土基础的最小深度为0.5倍柱截面高度和1.5倍柱截面宽度中的大值，同时不宜小于500mm，亦不宜小于吊装时钢柱长度的1/20。《建筑抗震设计规范》规定插人深度应由计算确定，其最小插人深度不得小于单肢截面高度的2.5倍且不得小于柱总宽度的0.5 倍。不同规范规定的插入深度各异，虽然强调需要计算确定，但却仅仅规定了最小值，未给出具体计算公式。设计者往往只是根据此最小要求从构造上给出插入深度，此值是否安全，或是否有很大富裕度缺乏理论的衡量，给工程设计带来隐患。
43
