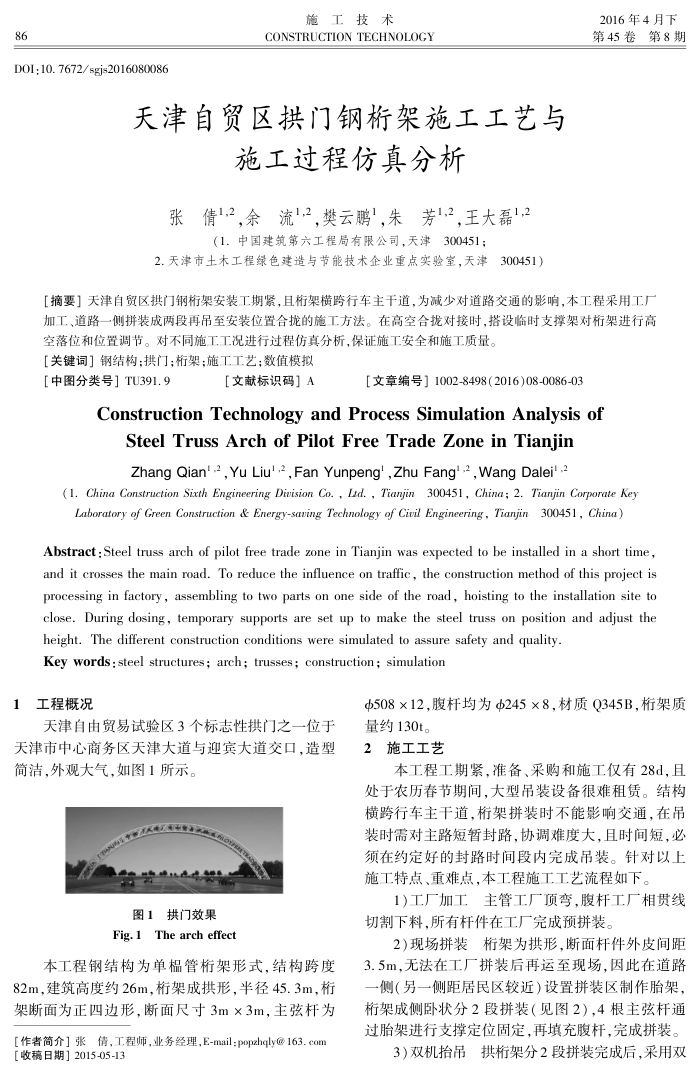

86
DOI:10.7672/sgjs2016080086
施工技术
CONSTRUCTION TECHNOLOGY
天津自贸区拱门钢桁架施工工艺与
施工过程仿真分析
张倩1,2，余流12，樊云鹏，朱芳12，王大磊1,2
（1．中国建筑第六工程局有限公司，天津300451；
2.天津市土木工程绿色建造与节能技术企业重点实验室，天津300451）
2016年4月下第45卷第8期
【摘要】天津自贸区拱门钢桁架安装工期紧，且桁架横跨行车主干道，为减少对道路交通的影响，本工程采用工厂加工、道路一侧拼装成两段再吊至安装位置合拢的施工方法。在高空合拢对接时，搭设临时支撑架对桁架进行高
空落位和位置调节。对不同施工工况进行过程仿真分析，保证施工安全和施工质量。【关键词］钢结构；拱门；桁架；施工工艺；数值模拟
［中图分类号］TU391.9
【文献标识码］A
［文章编号】1002-8498(2016)08-0086-03
ConstructionTechnologyandProcessSimulationAnalysisof
SteelTrussArchofPilotFreeTradeZoneinTianjin Zhang Qian'-2,Yu Liu'.2,Fan Yunpeng',Zhu Fang' 2,Wang Dalei',2
(1. China Construction Sixth Engineering Division Co., Lid., Tianjin 300451, Chind; 2. Tianjin Corporate Key Laboratory of Green Construction & Energy-sauing Technology of Ciril Engineering, Tianjin 300451, China)
eesaaaeeoessr and it crosses the main road. To reduce the influence on traffic, the construction method of this project is processing in factory, assembling to two parts on one side of the road, hoisting to the installation site to close. During dosing, temporary supports are set up to make the steel truss on position and adjust the
height. The different construction conditions were simulated to assure safety and quality. Key words : steel structures; arch; trusses; construction; simulation
1工程概况
天津自由贸易试验区3个标志性拱门之一位于天津市中心商务区天津大道与迎宾大道交口，造型简洁，外观大气，如图1所示。
图1拱门效果
Fig.1 The arch effect
本工程钢结构为单榻管桁架形式，结构跨度 82m，建筑高度约26m，桁架成拱形，半径45.3m桁架断面为正四边形，断面尺寸3m×3m，主弦杆为
【作者简介］张倩，工程师，业务经理，E-mail:popzhqly@163.com[收稿日期］2015-05-13
Φ508×12，腹杆均为Φ245×8，材质Q345B，桁架质
量约130t。 2施工工艺
本工程工期紧，准备、采购和施工仅有28d，且处于农历春节期间，大型吊装设备很难租赁。结构横跨行车主干道，桁架拼装时不能影响交通，在吊装时需对主路短暂封路，协调难度大，且时间短，必须在约定好的封路时间段内完成吊装。针对以上施工特点、重难点，本工程施工工艺流程如下。
1）工厂加工主管工厂顶弯，腹杆工厂相贯线
切割下料，所有杆件在工厂完成预拼装，
2)现场拼装桁架为拱形，断面杆件外皮间距 3.5m，无法在工厂拼装后再运至现场，因此在道路一侧（另一侧距居民区较近）设置拼装区制作胎架，行架成侧卧状分2段拼装（见图2），4根主弦杆通过胎架进行支撑定位固定，再填充腹杆，完成拼装。
3）双机拾吊拱桁架分2段拼装完成后，采用双
