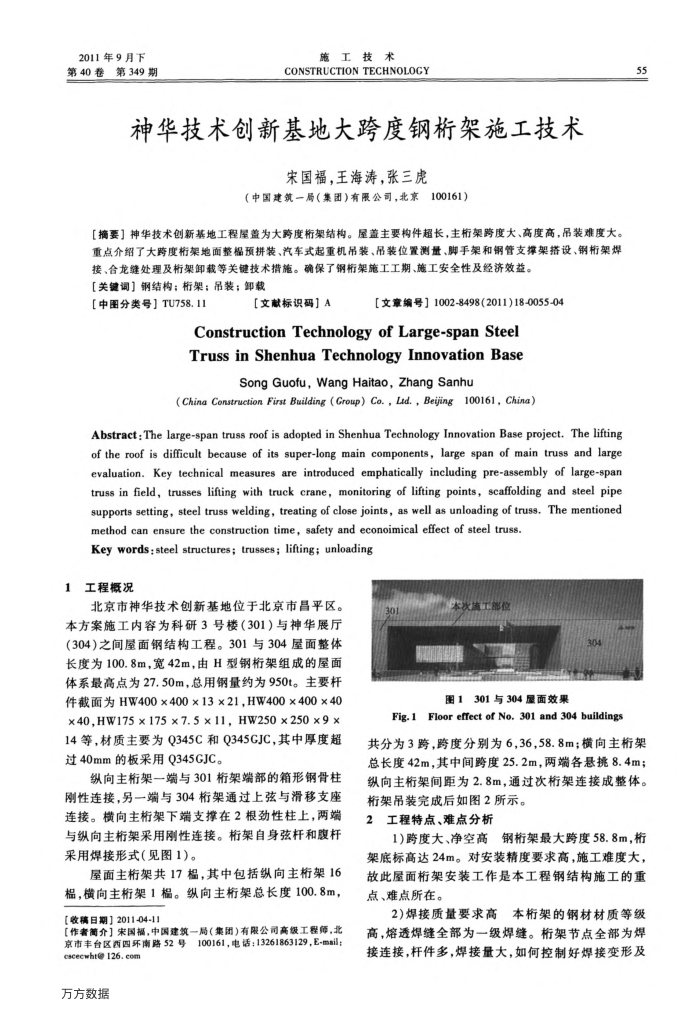

2011年9月下第40卷第349期
施工技术
CONSTRUCTION TECHNOLOCY
神华技术创新基地大跨度钢桁架施工技术
宋国福，王海涛，张三虎
（中国建筑一局（集团）有限公司，北京100161）
【摘要】神华技术创新基地工程屋盖为大跨度桁架结构。屋盖主要构件超长，主桁架跨度大、高度高，吊装难度大。重点介绍了大跨度桁架地面整榻预拼装、汽车式起重机吊装、吊装位置测量、脚手架和钢管支撑架搭设、钢桁架焊
接、合龙缝处理及桁架卸载等关键技术措施。确保了钢桁架施工工期、施工安全性及经济效益。【关键词】钢结构；桁架；吊装；卸载
【中图分类号】TU758.11
【文献标识码】A
【文章编号】1002-8498(2011)18-0055-04
ConstructionTechnologyofLarge-spanSteel TrussinShenhuaTechnologyInnovationBase
Song Guofu, Wang Haitao,Zhang Sanhu
(China Construction First Building (Group) Co., Ld., Bejing100161, China)
aeeoeoa of the roof is difficult because of its super-long main components, large span of main truss and large evaluation. Key technical measures are introduced emphatically including pre-assembly of large-span truss in field, trusses lifing with truck crane, monitoring of lifing points, scaffolding and steel pipe supports setting, steel truss welding, treating of close joints, as well as unloading of truss. The mentioned
method can ensure the construction time, safety and econoimical effect of steel truss. Key words; steel structures; trusses; lifting; unloading
1工程概况
北京市神华技术创新基地位于北京市昌平区。本方案施工内容为科研3号楼（301）与神华展厅(304)之间屋面钢结构工程。301与304屋面整体长度为100.8m，宽42m，由H型钢桁架组成的屋面体系最高点为27.50m，总用钢量约为950t。主要杆件截面为HW400×400×13×21，HW400×400×40 ×40,HW175 ×175 ×7.5 ×11, HW250 ×250 ×9 × 14等，材质主要为Q345C和Q345GJC，其中厚度超过40mm的板采用Q345GJC。
纵向主桁架一端与301桁架端部的箱形钢骨柱刚性连接，另一端与304桁架通过上弦与滑移支座连接。横向主桁架下端支撑在2根劲性柱上，两端与纵向主桁架采用刚性连接。桁架自身弦杆和腹杆采用焊接形式（见图1）。
屋面主桁架共17榻，其中包括纵向主桁架16 榻，横向主桁架1榻。纵向主桁架总长度100.8m，【收稿日期】2011-04-11
【作奢简介】宋国福，中国建筑一局（集团有限公司高级工程师，北京市丰台区西四环南路52号100161，电话：13261863129，E-msil：
cscecwht@ 126.com 万方数据
30
图1301与304屋面效果
Fig.1 Floor effect of No. 301 and 304 buildings
55
共分为3跨，跨度分别为6,36，58.8m；横向主桁架总长度42m，其中间跨度25.2m，两端各悬挑8.4m 纵向主桁架间距为2.8m，通过次桁架连接成整体。
桁架吊装完成后如图2所示。工程特点、难点分析
1)跨度大、净空高钢桁架最大跨度58.8m，桁架底标高达24m。对安装精度要求高，施工难度大，故此屋面桁架安装工作是本工程钢结构施工的重点、难点所在。
2)焊接质量要求高
本桁架的钢材材质等级
高，熔透焊缝全部为一级焊缝。桁架节点全部为焊接连接，杆件多，焊接量大，如何控制好焊接变形及
