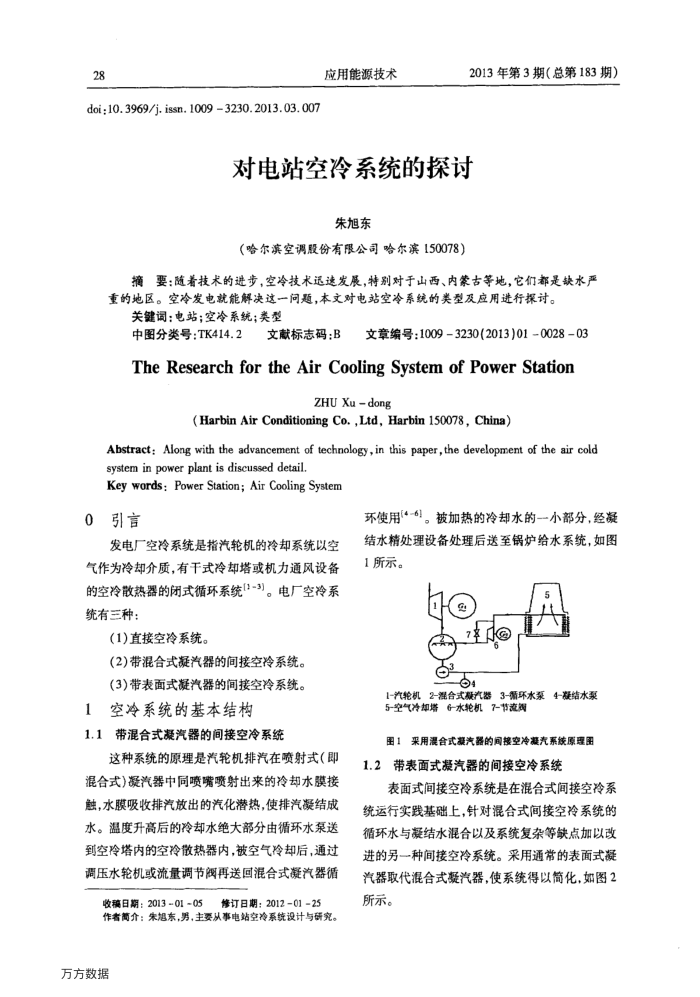

28
doi:10.3969/j. issn.1009 3230.2013.03.007
应用能源技术
2013年第3期（总第183期）
对电站空冷系统的探讨
朱旭东
（哈尔滨空调股份有限公司哈尔滨150078）
摘要：随着技术的进步，空冷技术还速发展，特别对于山西、内蒙古等地，它们都是缺水严重的地区。空冷发电就能解决这一问题，本文对电站空冷系统的类型及应用进行探讨。
关键词：电站；空冷系统：类型
中图分类号：TK414.2
文献标志码：B
文章编号：10093230(2013)01-0028-03
TheResearchfortheAirCoolingSvstemofPowerStation
ZHU Xudong
(HarbinAirConditioningCo.Ltd，Harbin150078，China)
Abstract: Along with the advancement of technology,in this paper,the development of the air cold system in power plant is discussed detail.
Key words: Power Station; Air Cooling System
0引言
发电厂空冷系统是指汽轮机的冷却系统以空气作为冷却介质，有干式冷却塔或机力通风设备的空冷散热器的闭式循环系统[1-3)。电厂空冷系统有三种：
(1)直接空冷系统。
(2)带混合式凝汽器的间接空冷系统。（3)带表面式凝汽器的间接空冷系统。
1空冷系统的基本结构
1.1带混合式凝汽器的间接空冷系统
这种系统的原理是汽轮机排汽在喷射式（即混合式)凝汽器中同喷嘴喷射出来的冷却水膜接触，水膜吸收排汽放出的汽化潜热，使排汽凝结成水。温度升高后的冷却水绝大部分由循环水泵送到空冷塔内的空冷散热器内，被空气冷却后，通过调压水轮机或流量调节阀再送回混合式凝汽器循
收稿日期：2013-01-05
修订日期：20120125
作者商介：朱旭东，男，主要从事电站空冷系统设计与研究。
万方数据
环使用(-6)。被加热的冷却水的--小部分，经凝结水精处理设备处理后送至锅炉给水系统，如图 1所示。
4
1-汽轮机2-混合式凝汽器3-霜环水泵4-凝结水泵 5-空气冷加塔6-水轮机7-节流弱
图1采用混合式凝汽器的间接空冷凝汽系统原理图 1.2带表面式凝汽器的间接空冷系统
表面式间接空冷系统是在混合式间接空冷系统运行实践基础上，针对混合式间接空冷系统的循环水与凝结水混合以及系统复杂等缺点加以改进的另一种间接空冷系统。采用通常的表面式需汽器取代混合式汽器、使系统得以简化，如图2 所示。
