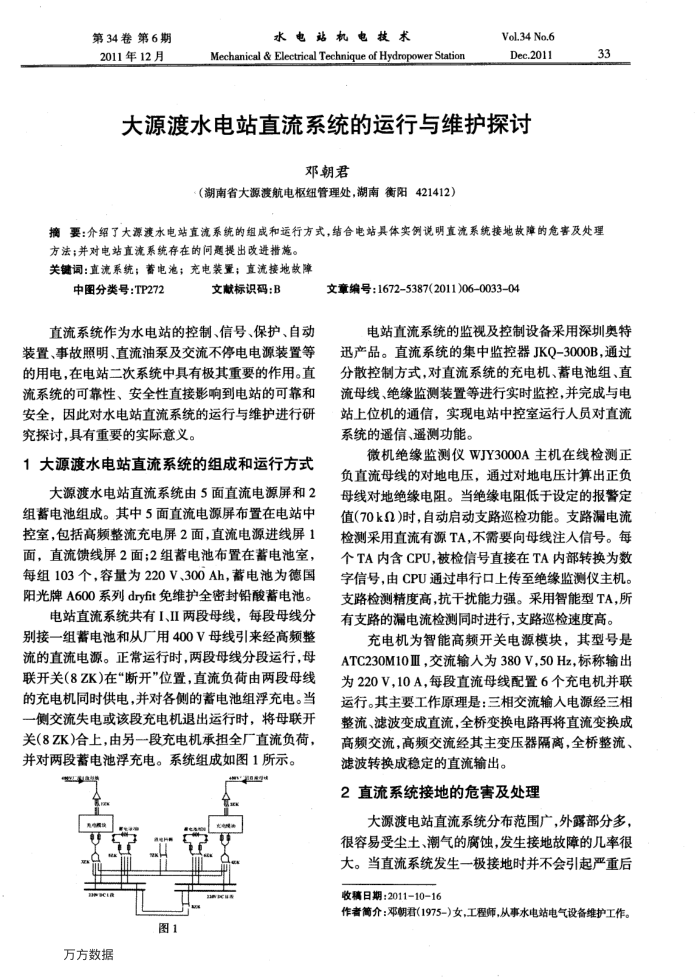

第34卷第6期 2011年12月
水电站机电技术
Mechanical & Electrical Technique of Hydropower Station
Vol.34No.6 Dec.2011
大源渡水电站直流系统的运行与维护探讨
邓朝君
（湖南省大源渡航电枢纽管理处，湖南衡阳421412）
33
摘要：介绍了大源渡水电站直流系统的组成和运行方式，结合电站具体实例说明直流系统接地故障的危害及处理
方法：并对电站直流系统存在的问题提出改进措施。关键词：直流系统；蓄电池；充电装置；直流接地故障
中图分类号：TP272
文献标识码：B
直流系统作为水电站的控制、信号、保护、自动装置、事故照明、直流油泵及交流不停电电源装置等的用电，在电站二次系统中具有极其重要的作用。直流系统的可靠性、安全性直接影响到电站的可靠和安全，因此对水电站直流系统的运行与维护进行研究探讨，具有重要的实际意义。
1大源渡水电站直流系统的组成和运行方式
大源渡水电站直流系统由5面直流电源屏和2
组蓄电池组成。其中5面直流电源屏布置在电站中控室，包括高频整流充电屏2面，直流电源进线屏1 面，直流馈线屏2面；2组蓄电池布置在蓄电池室，每组103个，容量为220V、300Ah，蓄电池为德国阳光牌A600系列dryfit免维护全密封铅酸电池。
电站直流系统共有I、I两段母线，每段母线分别接一组蓄电池和从厂用400V母线引来经高频整流的直流电源。正常运行时，两段母线分段运行，母联开关(8K)在“断开”位置，直流负衙由两段母线的充电机同时供电，并对各侧的器电池组浮充电。当一侧交流失电或该段充电机退出运行时，将母联开关（8ZK)合上，由另一段充电机承担全厂直流负荷，并对两段蓄电池浮充电。系统组成如图1所示。
a
金
无器换万方数据
图1
tes
文量编号：1672-5387(2011)06-003304
电站直流系统的监视及控制设备采用深圳奥特迅产品。直流系统的集中监控器JKQ-3000B，通过分散控制方式，对直流系统的充电机、电池组、直流母线、绝缘监测装置等进行实时监控，并完成与电站上位机的通信，实现电站中控室运行人员对直流系统的遥信、遥测功能。
微机绝缘监测仪WJY3000A主机在线检测正
负首流母线的对地电压，通过对地电压计算出正负母线对地绝缘电阻。当绝缘电阻低于设定的报警定值（70k2）时，自动启动支路巡检功能。支路漏电流检测采用直流有源TA，不需要向母线注入信号。每个TA内含CPU，被检信号直接在TA内部转换为数字信号，由CPU通过串行口上传至绝缘监测仪主机。支路检测精度高，抗干扰能力强。采用智能型TA，所有支路的漏电流检测同时进行，支路巡检速度高，
充电机为智能高频开关电源模块，其型号是
ATC230M10，交流输人为380V，50Hz，标称输出为220V，10A，每段直流母线配置6个充电机并联运行。其主要工作原理是：三相交流输人电源经三相整流、滤波变成直流，全桥变换电路再将直流变换成高频交流，高频交流经其主变压器隔离，全桥整流、滤波转换成稳定的直流输出。
2直流系统接地的危害及处理
大源渡电站直流系统分布范围广，外露部分多，很容易受尘土、潮气的腐蚀，发生接地故障的几率很大。当直流系统发生一极接地时并不会引起严重后
收稿日期：201110-16
作者介：邓朝君(1975-)女，工程师，从事水电站电气设备维护工作。
