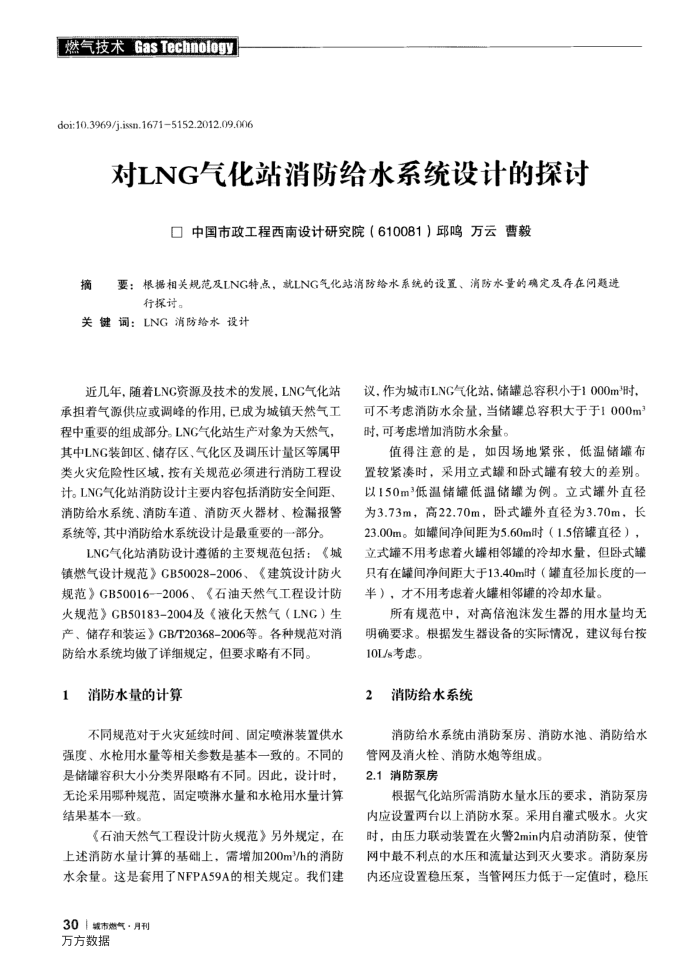

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2012.09.006
对LNG气化站消防给水系统设计的探讨
口中国市政工程西南设计研究院（610081）邱鸣万云曹毅
摘要：根据相关规范及LNG特点，就LNG气化站消防给水系统的设置、消防水量的确定及存在问题进
行探讨。
关键调：LNG消防给水设计
近几年，随着LNC资源及技术的发展，LNC气化站承担着气源供应或调峰的作用.已成为城镇天然气工程中重要的组成部分。LNG气化站生产对象为天然气，其中LNG装卸区、储存区、气化区及调压计量区等属甲类火灾危险性区城，接有关规范必须进行消防工程设计。LNG气化站消防设计主要内容包括消防安全间距、消防给水系统、消防车道、消防灭火器材、检漏报警系统等，其中消防给水系统设计是最重要的--部分。
LNG气化站消防设计遵循的主要规范包括：《城镇燃气设计规范》GB50028-2006、《建筑设计防火规范》GB50016--2006、《石油天然气工程设计防火规范》GB50183-2004及（液化天然气（LNG）生产、储存和装运》GB/T20368-2006等。各种规范对消防给水系统均做了详细规定，但要求略有不同，
消防水量的计算 1
不同规范对于火灾延续时间、固定喷淋装置供水强度、水枪用水量等相关参数是基本一致的。不同的是储罐容积大小分类界限略有不同。因此，设计时，无论采用哪种规范，固定喷淋水量和水枪用水量计算结果基本一致。
《石油天然气工程设计防火规范》另外规定，在上述消防水量计算的基础上，需增加200m/h的消防水余量。这是套用了NFPA59A的相关规定。我们建
301载市燃气·月刊万方数据
议，作为城市LNG气化站，储罐总容积小于1000m时，可不考虑消防水余量，当储罐总容积大于于1000m 时，可考虑增加消防水余量。
值得注意的是，如因场地紧张，低温储罐布置较紧时，采用立式罐和卧式罐有较大的差别。以150m3低温储罐低温储罐为例。立式罐外直径为3.73m，高22.70m，卧式罐外直径为3.70m，长 23.00m。如间净日距为5.60m时（1.5借罐直径），立式罐不用考虑着火罐相邻罐的冷却水量，但卧式罐只有在罐间净间距大于13.40m时（罐直径加长度的一半），才不用考虑着火罐相邻罐的冷却水量。
所有规范中，对高倍泡沫发生器的用水量均无明确要求。根据发生器设备的实际情况，建议每台按 10L/s考感。
2消防给水系统
消防给水系统由消防泵房、消防水池、消防给水
管网及消火栓、消防水炮等组成。 2.1消防泵房
根据气化站所需消防水量水压的要求，消防泵房内应设置两台以上消防水泵。采用自灌式吸水。火灾时，由压力联动装置在火警2min内启动消防泵，使管网中最不利点的水压和流量达到灭火要求。消防泵房内还应设置稳压泵，当管网压力低于一定值时，稳压
