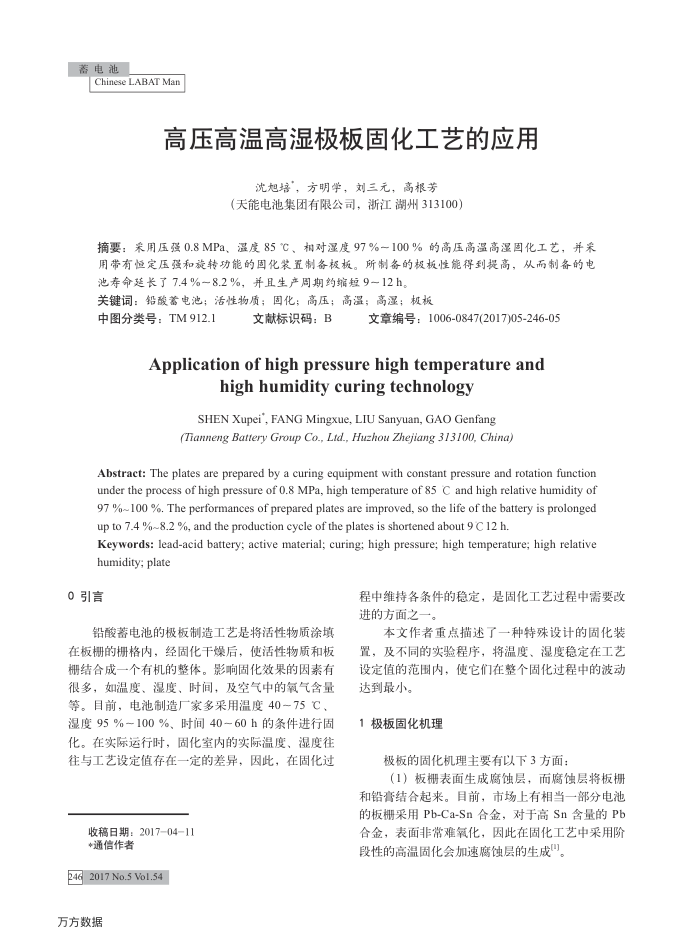

蓄电池
Chinese LABAT Man
高压高温高湿极板固化工艺的应用
沈旭培，方明学，刘三元，高根芳
（天能电池集团有限公司，浙江湖州313100）
摘要：采用压强0.8MPa、温度85℃、相对湿度97%一100%的高压高温高湿固化工艺，并采用带有恒定压强和旋转功能的固化装置制备极板。所制备的极板性能得到提高，从而制备的电池寿命延长了7.4%～8.2%，并且生产周期约编短9～12h。
关键词：铅酸蓄电池；活性物质；固化；高压；高温；高湿；极板
中图分类号：TM912.1
文献标识码：B
文章编号：1006-0847(2017)05-246-05
Applicationofhighpressurehightemperatureand
high humidity curing technology
SHEN Xupei',FANG Mingxue, LIU Sanyuan, GAO Genfang(Tianneng Battery Group Co., Ltd., Huzhou Zhejiang 313100, China)
Abstract: The plates are prepared by a curing equipment with constant pressure and rotation function under the process of high pressure of 0.8 MPa, high temperature of 85 C and high relative humidity of 97 %~100 %. The performances of prepared plates are improved, so the life of the battery is prolonged up to 7.4 %~8.2 %, and the production cycle of the plates is shortened about 9 C 12 h.
Keywords: lead-acid battery; active material; curing; high pressure; high temperature; high relative humidity;plate
0引言
铅酸蓄电池的极板制造工艺是将活性物质涂填在板栅的栅格内，经固化干燥后，使活性物质和板栅结合成一个有机的整体。影响固化效果的因素有很多，如温度、湿度、时间，及空气中的氧气含量等。目前，电池制造厂家多采用温度40～75℃ 湿度95%~100%、时间40~60h的条件进行固化。在实际运行时，固化室内的实际温度、湿度往往与工艺设定值存在一定的差异，因此，在固化过
收稿日期：2017-04-11 +通信作者
2462017 No.5 Vo1.54 万方数据
程中维持各条件的稳定，是固化工艺过程中需要改进的方面之一。
本文作者重点描述了一种特殊设计的固化装置，及不同的实验程序，将温度、湿度稳定在工艺设定值的范围内，使它们在整个固化过程中的波动达到最小。
1极板固化机理
极板的固化机理主要有以下3方面
（1）板栅表面生成腐蚀层，而腐蚀层将板栅
和铅膏结合起来。目前，市场上有相当一部分电池的板栅采用Pb-Ca-Sn合金，对于高Sn含量的Pb 合金，表面非常难氧化，因此在固化工艺中采用阶段性的高温固化会加速腐蚀层的生成"】
