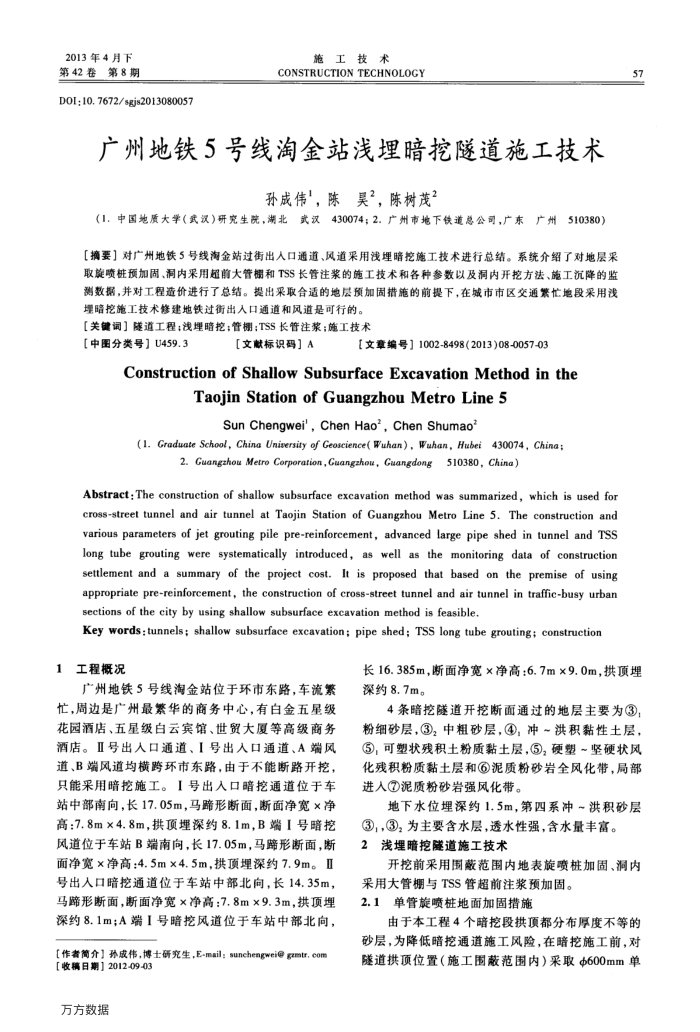

2013年4月下第42卷第8期
D0I:10.7672/sgjs2013080057
施工技术
CONSTRUCTION TECHNOLOGY
广州地铁5号线淘金站浅埋暗挖隧道施工技术
孙成伟'，陈昊2，陈树茂2
（1.中国地质大学（武汉）研究生院，湖北武汉430074；2.广州市地下铁道总公司，广东广州510380）【摘要】对广州地铁5号线海金站过街出人口通道、风道采用浅埋暗挖施工技术进行总结。系统介绍了对地层采取旋喷桩预加固、洞内采用超前大管棚和TSS长管注浆的施工技术和各种参数以及洞内开挖方法、施工沉降的监测数据，并对工程造价进行了总结。提出采取合适的地层预加固措施的前提下，在城市市区交通紫忙地段采用浅
埋暗挖施工技术修建地铁过街出入口通道和风道是可行的。【关键词】隧道工程；浅埋暗挖；管棚；TSS长管注浆；施工技术
[中图分类号】U459.3
【文献标识码］A
【文章编号】1002-8498(2013)08-0057-03
Construction of Shallow SubsurfaceExcavation Methodinthe
TaojinStationofGuangzhouMetroLine5
Sun Chengwei',Chen Hao',Chen Shumao"
(1. Graduate School, China Unisersity of Geoscience( Wuhan), Wuhan, Hubei 430074, China;
2.Guangzhou Metro Corporation,Guangzhou, Guangdong510380, China)
Abstract:The construction of shallow subsurface excavation method was summarized, which is used for cross-street tunnel and air tunnel at Taojin Station of Guangzhou Metro Line 5. The construction and various parameters of jet grouting pile pre-reinforcement, advanced large pipe shed in tunnel and TSS long tube grouting were systematically introduced, as well as the monitoring data of construction settlement and a summary of the project cost. It is proposed that based on the premise of using appropriate pre-reinforcement, the construction of cross-street tunnel and air tunnel in traffic-busy urban sections of the city by using shallow subsurface excavation method is feasible.
Key words:tunnels; shallow subsurface excavation; pipe shed; TSS long tube grouting; construction
工程概况 1
广州地铁5号线淘金站位于环市东路，车流繁忙，周边是广州最紫华的商务中心，有白金五星级花园酒店、五星级白云宾馆、世贸大厦等高级商务酒店。Ⅱ号出人口通道、I号出入口通道、A端风道、B端风道均横跨环市东路，由于不能断路开挖，只能采用暗挖施工。I号出人口暗挖通道位于车站中部南向，长17.05m，马蹄形断面，断面净宽×净高：7.8m×4.8m，拱顶埋深约8.1m，B端I号暗挖风道位于车站B端南向，长17.05m，马蹄形断面，断面净宽×净高：4.5m×4.5m，拱顶埋深约7.9m。Ⅱ 号出入口暗挖通道位于车站中部北向，长14.35m，马蹄形断面，断面净宽×净高：7.8m×9.3m，拱顶埋深约8.1m；A端I号暗挖风道位于车站中部北向，
【作者简介】孙成伟，博士研究生，E-mail；sunchengvei@gamtr.com
[收稿日期】2012-09-03 万方数据
57
长16.385m，断面净宽×净高：6.7m×9.0m，拱顶埋深约8.7m。
4条暗挖隧道开挖断面通过的地层主要为③ 粉细砂层，③，中粗砂层，④，冲~洪积黏性土层，，可塑状残积土粉质黏土层，，硬塑~坚硬状风化残积粉质黏土层和③泥质粉砂岩全风化带，局部进人?泥质粉砂岩强风化带。
地下水位埋深约1.5m，第四系冲~洪积砂层
③，，③，为主要含水层，透水性强，含水量丰富。浅埋暗挖隧道施工技术
开挖前采用围蔽范围内地表旋喷桩加固、洞内
采用大管棚与TSS管超前注浆预加固。 2.1单管旋喷桩地面加固措施
由于本工程4个暗挖段拱顶都分布厚度不等的砂层，为降低暗挖通道施工风险，在暗挖施工前，对隧道拱顶位置（施工围蔽范围内）采取Φ600mm单
