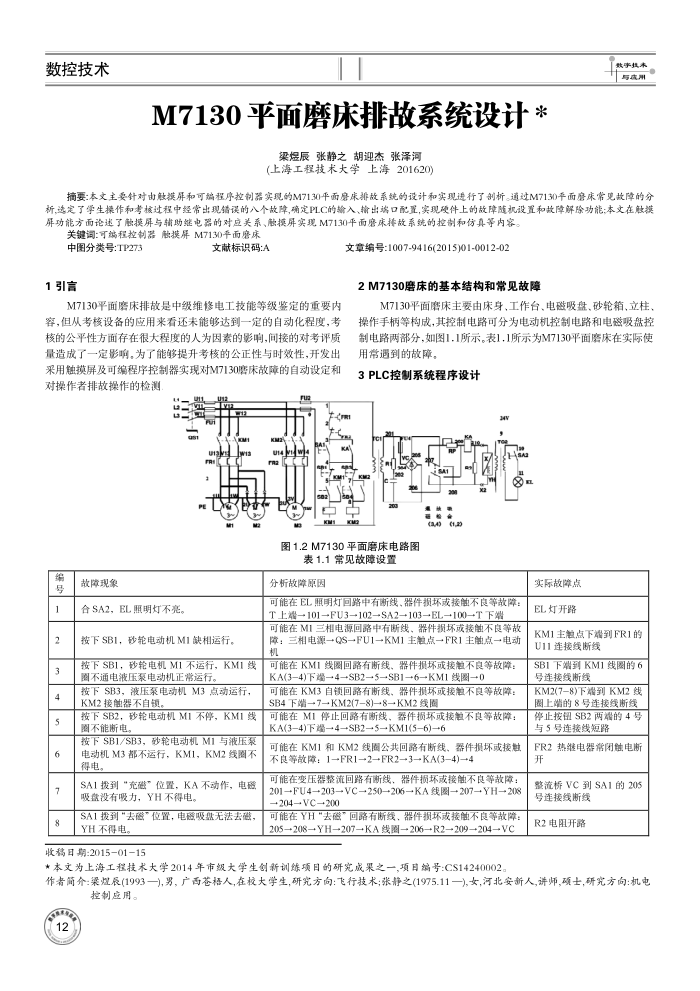

M7130平面磨床排故系统设计
梁煜辰张静之胡迎杰张泽河(上海工程技术大学上海201620)
数事投与或用
摘要：本文主要针对由触敏模屏和可端程序控制器实现的M7130平面房床排故系统的设计和实现遗行了剖析。通过M7130平面癌床常见故障的分析,选定了学生操作和考核过程中经常出现错误的八个故障,确定PLC的输入、输出端口配置，实现硬件上的故障随机设置和故障解除功能；本文在触模屏功能方面论速了触模屏与辅助继电器的对应关系、触模屏实现M7130平面磨床排故系统的控制和仿真等内容。
关键调：可编程控制器触换屏M7130平面磨床
中图分类号：TP273 1引言
文献标识码：A
M7130平面磨床排故是中级维修电工技能等级鉴定的重要内容，但从考核设备的应用来看还未能够达到一定的自动化程度，考核的公平性方面存在很大程度的人为因素的影响，间接的对考评质量造成了一定影响，为了能够提升考核的公正性与时效性，开发出采用触模屏及可编程序控制器实现对M7130磨床故障的自动设定和对操作者排故操作的检测
u
文章编号:1007-9416(2015)01-0012-02
2M7130磨床的基本结构和常见故障
M7130平面磨床主要由床身、工作台、电磁吸盘、砂轮箱，立柱，操作手柄等构成，其控制电路可分为电动机控制电路和电磁吸盘控制电路两部分，如图1.1所示。表1.1所示为M7130平面磨床在实际使用常遇到的故障。
3PLC控制系统程序设计
CR
ra
3
编号
2 4 5
故障现象
合SA2，EL照明灯不亮。
按下SB1，砂轮电动机M1缺相运行。
按下SB1，砂轮电机M1不运行，KMI线图不通电液压泵电动机正常运行。
按下SB3，渡压系电动机M3点动运行， KM2接触器不自锁。
按下SB2，砂轮电动机MI不停，KMI线圈不能断电。
按下SB1/SB3，砂轮电动机MI与液压泵电动机M3都不运行，KM1，KM2线圈不得电。
SA1拨到“充磁”位置，KA不动作，电磁吸盘没有吸力，YH不得电。
SA1拨到“去磁”位置，电磁吸盘无法去磁， YH不得电。
收移日期：201501-15
图1.2M7130平面磨床电路图
表1.1常见故障设置
分析故障原因
热器 a..(a,4)(1,2)
实际故障点
可能在EL照明灯回路中有断线，器件损坏或接触不良等故障： T上诺101~FU3~102SA2~103~EL100T下增可能在M1三相电源回路中有断线，器件损坏或接触不良等故障：三相电源→QS→FU1→KM1主触点一FR1主触点一电动机
可能在KMI图回路有断线，器件损坏或接触不良等故障： KA(34)下强→4→SB2→5→SB1→6→KM1 线圈→0
可能在KM3自锁回路有断线，器件损坏或接触不良等故障： SB4下端→7KM2(78)~8~KM2线固
可能在M1停止回路有断线，器件损坏或接触不良等故障： KA(34)下端4→SB25KM1(56)→6
可能在KM1和KM2线固公共回路有断线、器件损坏或接触不良等故障：1→FR1→2→FR2→3→KA(34)→4
可能在变压器整流回路有断线、器件损坏或接触不良等故障： 201→FU4→203VC250206KA 线圈207YH→208 +204~VC→200
可能在YH“去磁“回路有断线，器件损坏或接触不良等故障： 205→208YH~207→K.A 线图~206R2209204VC
*本文为上海工程技术大学2014年市级大学生创新训练项日的研究成果之一,项目编号：CS14240002。
EL灯开路
KM1主触点下播到FR1的 V11连接线断线
SBI下端到KM1线图的6 号连接线断线
KM2(78)下到KM2线图上端的8号连接线断线停止按钮SB2两端的4号与5号连接线短路
FR2热继电器带闭触电断开
整流桥VC到SA1的205
号连接线断线 R2电阻开路
