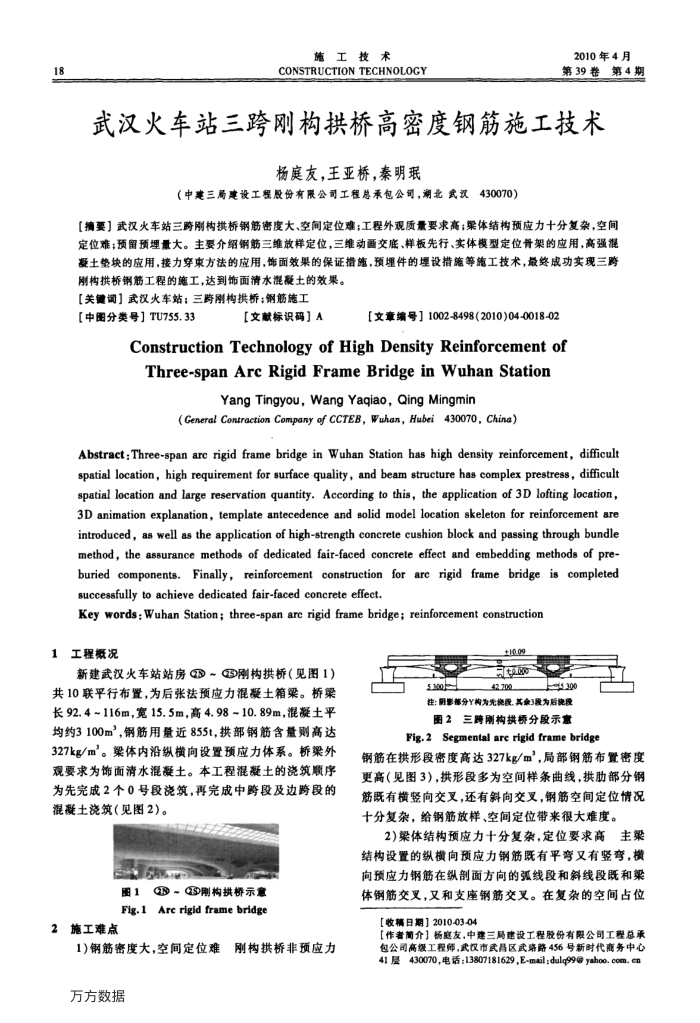

18
施工技术
CONSTRUCTIONTECHNOLOGY
2010年4月第39卷第4期
武汉火车站三跨刚构拱桥高密度钢筋施工技术
杨庭友，王亚桥，秦明珉
（中建三局建设工程股份有限公司工程总承包公司，潮北武汉430070）
【摘要】武汉火车站三跨刚构拱桥钢筋密度大、空闻定位难；工程外观质量要求高；架体结构预应力十分复杂，空间定位难；预留预埋量大。主要介绍钢筋三维放样定位，三维动画交底、样板先行、实体模型定位骨架的应用，高强混
刚构拱桥钢筋工程的施工，达到饰面清水混凝土的效果。【关键调】武汉火车站；三路刚构拱桥；钢筋施工
【中图分类号】TU755.33
【文献标识码】A
【文章编号】1002-8498(2010)04-0018-02
ConstructionTechnologyofHighDensityReinforcementof Three-spanArcRigidFrameBridgeinWuhanStation
Yang Tingyou, Wang Yaqiao, Qing Mingmin
(General Contraction Company of CCTEB,Wuhan，Hubei430070,China）
Abstract:Three-span arc rigid frame bridge in Wuhan Station has high density reinforcement, difficult spatial location,high requirement for surfacequality,and beam structure has complex prestress,difficult spatial location and large reservation quantity. According to this, the application of 3D lofting location, 3D animation explanation, template antecedence and solid model location skeleton for reinforcement are introduced, as well as the application of high-strength concrete cushion block and passing through bundle method, the assurance methods of dedicated fair-faced concrete effect and embedding methods of pre-buried components.Finally, reinforcement construction for are rigid frame bridge is completed successfully to achieve dedicated fair-faced concrete effect.
Key words: Wuhan Station; three-span are rigid frame bridge; reinforcement construction
工程概况 1
新建武汉火车站站房~刚构拱桥（见图1）共10联平行布置，为后张法预应力混凝土箱梁。桥梁长92.4~116m，宽15.5m，高4.98~10.89m，混凝土平均约3100m，钢筋用量近855t，拱部钢筋含量则高达 327kg/m。体内沿纵横向设置预应力体系。桥渠外观要求为饰面清水混接土。本工程混避土的瓷筑顺序为先完成2个0号段浇筑，再完成中跨段及边跨段的混凝土浇筑（见图2）。
图1~刚构拱桥示意 Fig.1 Arc rigid frame bridge
2施工难点
1)钢筋密度大，空间定位难万方数据
刚构拱桥非预应力
5.38
±10.09
5.300
42.700
注：厨影部分Y构为光稳段，其余3股为后沈设图2三跨刚构拱桥分段示意
Fig.2Segmental are rigid frame bridge
钢筋在拱形段密度高达327kg/m，局部钢筋布置密度更高（见图3），拱形段多为空间样条曲线，拱肋部分钢筋既有横竖向交叉，还有斜向交叉，钢筋空间定位情况十分复杂，给钢筋放样、空间定位带来很大难度。
2）染体结构预应力十分复杂，定位要求高
主菜
结构设置的纵横向预应力钢筋既有平弯又有竖弯，横向预应力钢筋在纵削面方向的弧线段和斜线段既和体钢筋交叉，又和支座钢筋交叉。在复杂的空间占位
【收稿日期】2010-03-04
【作者简介】杨庭友，中建三局建设工程股份有限公司工程总承包公司高级工程师，武汉市武昌区武路路456号新时代商务中心 41层430070,电话：13807181629,E-mail;dulq99@yahoo.com.er
