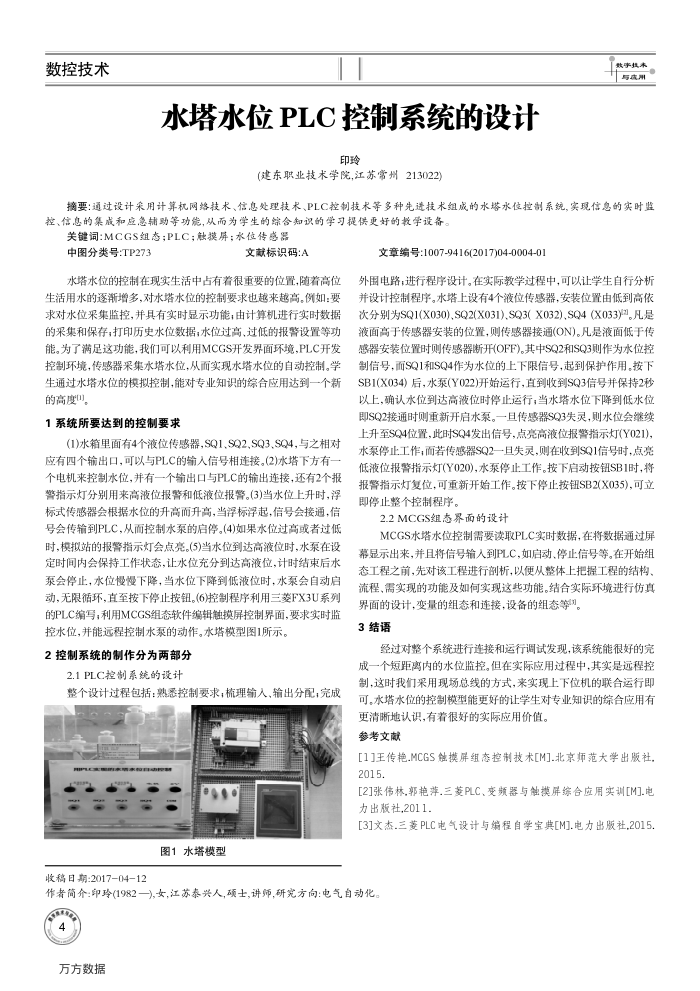

水塔水位PLC控制系统的设计
印玲
(建东职业技术学院，江苏常州213022)
事共本开与成用
摘要：通过设计采用计算机网络技术、信息处理技术、PLC控制技术等多种先进技术组成的水塔水位控制系统，实现信息的实时监控、信息的集成和应急辅助等功能，从而为学生的综合知识的学习提供更好的教学设备
关键词:MCGS组态；PLC；触换屏；水位传感器
中图分类号：TP273
文献标识码：A
水塔水位的控制在现实生活中占有着很重要的位置.随着高位生活用水的逐新增多，对水塔水位的控制要求也越来越高。例如：要求对水位采集监控，并具有实时显示功能；由计算机进行实时数据的采集和保存，打印历史水位数据；水位过高、过低的报警设置等功能。为了满足这功能，我们可以利用MCGS开发界面环境，PLC开发控制环境，传感器采集水塔水位，从而实现水塔水位的自动控制。学生通过水塔水位的模拟控制，能对专业知识的综合应用达到一个新的高度"。
1系统所要达到的控制要求
(1)水箱里面有4个液位传感器，SQ1.SQ2,SQ3.SQ4，与之相对应有四个输出口，可以与PLC的输人信号相连接。(2)水塔下方有个电机来控制水位，并有一个输出口与PLC的输出连接，还有2个报警指示灯分别用来高液位报警和低液位报警。（3)当水位上升时，浮标式传感器会根据水位的升高而升高，当浮标浮起，信号会接通，信号会传输到PLC，从面控制水泵的启停。4)如果水位过高或者过低时，模拟站的报警指示灯会点亮。（5)当水位到达高液位时，水在设定时间内会保持工作状态，让水位充分到达高液位，计时结束后水泵会停止，水位慢慢下降，当水位下降到低液位时，水泵会自动启动，无限循环，直至按下停止按钮。(6)控制程序利用三菱FX3U系列的PLC缩写；利用MCGS组态软件编辑触摸屏控制界面，要求实时监
控水位，并能远程控制水泵的动作。水塔模型图1所示。 2控制系统的制作分为两部分
2.1PLC控制系统的设计
整个设计过程包括：熟悉控制要求；梳理输入，输出分配；完成
图1水塔模型
收稿日期：2017-04-12
文章编号:1007-9416(2017)04-0004-01
外围电路，进行程序设计。在实际教学过程中，可以让学生自行分析并设计控制程序。水塔上设有4个液位传感器，安装位置由低到高依次分别为SQ1(X030),SQ2(X031),SQ3(X032),SQ4 (X033))凡是液面高于传感器安装的位置，则传感器接通ON)。凡是液面低手传感器安装位置时则传感器断开(OFF)。其中SQ2和SQ3则作为水位控制信号，而SQ1和SQ4作为水位的上下限信号，起到保护作用，按下 SB1(X034)后，水泵(Y022)开始运行，直到收到SQ3信号并保持2秒以上，确认水位到达高波位时停止运行；当水塔水位下降到低水位即SQ2接通时则重新开启水泵。一且传感器SQ3失灵，则水位会继续上升至SQ4位置，此时SQ4发出信号，点亮高液位报警指示灯(Y021)，水泵停止工作；而若传感器SQ2一且失灵，则在收到SQ1信号时，点亮低液位报警指示灯(Y020)，水泵停止工作。按下启动按钮SB1时，将报警指示灯复位，可重新开始工作。按下停止按钮SB2(X035)，可立即停止整个控制程序。
2.2MCGS组态界面的设计
MCGS水塔水位控制需要读取PLC实时数据，在将数据通过屏常显示出来，并且将信号输人到PLC，如启动、停止信号等。在开始组态工程之前，先对该工程进行析，以便从整体上把握工程的结构、流程，需实现的功能及如何实现这些功能。结合实际环境进行仿真
界面的设计，变量的组态和连接，设备的组态等”。 3结语
经过对整个系统进行连接和运行调试发现，该系统能很好的完成一个短距离内的水位监控。但在实际应用过程中，其实是远程控制，这时我们采用现场总线的方式，来实现上下位机的联合运行即可。水塔水位的控制模型能更好的让学生对专业知识的综合应用有
更清晰地认识，有着很好的实际应用价值。参考文献
[1]王传艳.MCGS触模屏组态控制技术[M].北京师范大学出版社， 2015.
[2]张伟林,郭艳萍.三菱PLC、变频器与触模屏综合应用实训[M].电力出版社,2011.
[3]文杰.三菱PLC电气设计与编程自学宝典[M1.电力出版社,2015
作者简介：印玲(1982一),女，江苏泰兴人,硕士,讲师,研究方向：电气自动化。
