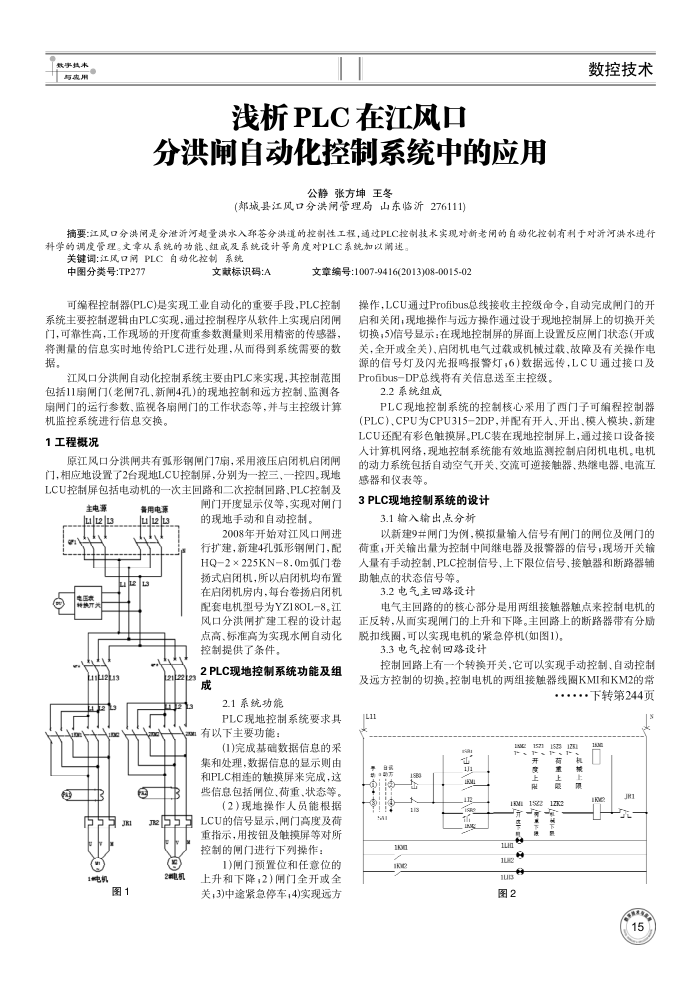

浅析PLC 在江风口
分洪闸自动化控制系统中的应用
公静张方坤王冬
(郊城县江风口分洪闸管理局山东临沂276111)
数控技术
摘要：江风口分洪闸是分泄沂河超量洪水入邱苍分洪道的控制性工程，道过PLC控制技术实现对新老闸的自动化控制有利于对沂河洪水进行科学的调度管现。文章从系就的功能、组或及系娩设计等角度对PLC系统加以崩速。
关键调：江风口闸PLC自动化控制系统
中图分类号：TP277
文献标识码：A
文章编号：1007-9416(2013)08-0015-02
可编程控制器(PLC)是实现工业自动化的重要手段，PLC控制系统主要控制逻辑由PLC实现，通过控制程序从软件上实现启闭闸门，可靠性高，工作现场的开度荷重参数测量则采用精密的传感器，将测量的信息实时地传给PLC进行处理，从而得到系统需要的数据。
江风口分洪闸自动化控制系统主要由PLC来实现，其控制范围包括11扇间门(老闸7孔、新闸4孔)的现地控制和远方控制、监测各扇闸门的运行参数、监视各扇闸门的工作状态等，并与主控级计算
机监控系统进行信息交换。 1工程概况
原江风口分洪闸共有弧形钢闸门7扇，采用液压启闭机启闭闸门，相应地设置了2台现地LCU控制屏，分别为一控三，一控四。现地 LCU控制屏包括电动机的一次主回路和二次控制回路、PLC控制及
主电源 a23
普用电源
s
JKI 1电机
图1
J12[55
? 2电机
闸门开度显示仪等，实现对间门的现地手动和自动控制。
2008年开始对江风口闸进行扩建，新建4孔弧形钢闸门，配 HQ2 × 225KN8.0m弧门扬式启闭机，所以启闭机均布置在启闭机房内，每台卷扬启闭机配套电机型号为YZ18OL-8。江风口分洪闸扩建工程的设计起点高、标准高为实现水闻自动化控制提供了条件。
2PLC现地控制系统功能及组成
2.1系统功能
PLC现地控制系统要求具有以下主要功能：
(1)完成基础数据信息的采集和处理，数据信息的显示则由和PLC相连的触摸屏来完成，这此信息包括佣位、荷重、状态等。
（2）现地操作人员能根据 LCU的信号显示，门高度及荷重指示，用按钮及触摸屏等对所控制的间门进行下列操作：
1)间门预置位和任意位的上升和下降，2)闸门全开或全关，3)中途紧急停车；4)实现远方
操作，LCU通过Profibus总线接收主控级命令，自动完成闸门的开启和关闭；现地操作与远方操作通过设于现地控制屏上的切换开关切换；5)信号显示：在现地控制屏的屏面上设置反应间门状态(开或关，全开或全关）、启闭机电气过载或机械过载故障及有关操作电源的信号灯及闪光报鸣报警灯；6)数据远传，LCU通过接口及 Profibus-DP总线将有关信息送至主控级。
2.2系统组成
PLC现地控制系统的控制核心采用了西门子可编程控制器(PLC)、CPU为CPU315-2DP，并配有开人，开出、模人模块，新建 LCU还配有彩色触模屏。PLC装在现地控制屏上，通过接口设备接人计算机网络，现地控制系统能有效地监测控制启闭机电机。电机的动力系统包括自动空气开关、交流可逆接触器、热继电器、电流互感器和仪表等。
3PLC现地控制系统的设计
3.1输入输出点分析
以新建9并闸门为例，模拟量输入信号有闸门的闸位及闻门的荷重，开关输出量为控制中间继电器及报警器的信号，现场开关输人量有手动控制、PLC控制信号、上下限位信号、接触器和断路器辅助触点的状态信号等。
3.2电气主回路设计
电气主回路的的核心部分是用两组接触器触点来控制电机的正反转，从面实现闸门的上升和下降。主回路上的断路器带有分质脱扣线圈，可以实现电机的紧急停机(如图1)。
3.3电气控制回路设计
控制回路上有一个转换开关，它可以实现手动控制、自动控制及远方控制的切换。控制电机的两组接触器线圈KMI和KM2的常
，下转第244页
L11
12 开做上证
品
重
152
11
kn
IR ta
图2
152 121 有重上限，机械上限
