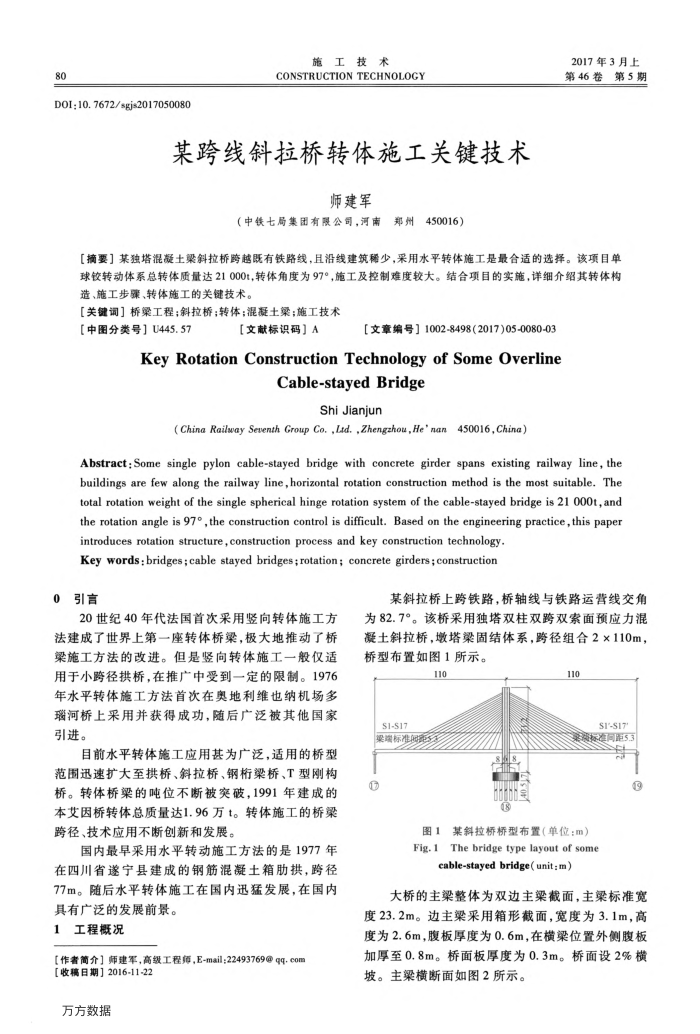

80
D0I:10.7672/sgjs2017050080
施工技术
CONSTRUCTIONTECHNOLOGY
某跨线斜拉桥转体施工关键技术
师建军
南郑州450016）
（中铁七局集团有限公司，河南
2017年3月上第46卷第5期
【摘要】某独塔混凝土梁斜拉桥跨越既有铁路线，且沿线建筑稀少，采用水平转体施工是最合适的选择。该项目单球铰转动体系总转体质量达21000t，转体角度为97°，施工及控制难度较大。结合项目的实施，详细介绍其转体构造、施工步骤、转体施工的关键技术。
【关键调】桥梁工程；斜拉桥：转体；混凝土梁；施工技术
【中图分类号】U445.57
[文献标识码】A
[文章编号】1002-84982017)05-0080-03
KeyRotationConstructionTechnologyofSomeOverline
Cable-stayedBridge
ShiJianjun
(China Railway Seventh Group Co, ,Lid.,Zhengzhou,He'nan 450016,China)
Abstract: Some single pylon cable-stayed bridge with concrete girder spans existing railway line, the buildings are few along the railway line,horizontal rotation construction method is the most suitable. The total rotation weight of the single spherical hinge rotation system of the cable-stayed bridge is 21 O00Ot,and the rotation angle is 97°,the construction control is difficult. Based on the engineering practice,this paper
introduces rotation structure,construction process and key construction technology Key words:bridges; cable stayed bridges;rotation; concrete girders;construction
0
引言
20世纪40年代法国首次采用竖向转体施工方法建成了世界上第一座转体桥梁，极大地推动了桥梁施工方法的改进。但是竖向转体施工一般仅适用于小跨径拱桥，在推广中受到一定的限制。1976 年水平转体施工方法首次在奥地利维也纳机场多瑙河桥上采用并获得成功，随后广泛被其他国家引进。
目前水平转体施工应用甚为广泛，适用的桥型范围迅速扩大至拱桥、斜拉桥、钢桁梁桥、T型刚构桥。转体桥梁的吨位不断被突破，1991年建成的本艾因桥转体总质量达1.96万t。转体施工的桥跨径、技术应用不断创新和发展。
国内最早采用水平转动施工方法的是1977年在四川省遂宁县建成的钢筋混凝土箱肋拱，跨径 77m。随后水平转体施工在国内迅猛发展，在国内
具有广泛的发展前景。 1工程概况
[作者简介】师建军，高级工程师，E-mail：22493769@qq.com
【收稿日期】2016-11-22 万方数据
某斜拉桥上跨铁路，桥轴线与铁路运营线交角为82.7°。该桥采用独塔双柱双跨双索面预应力混凝土斜拉桥，墩塔梁固结体系，跨径组合2×110m，桥型布置如图1所示。
110
S1-S17
瑞标准姆
110
SI-S17' 集预标准同距5.3
?
图1某斜拉桥桥型布置（单位：m） Fig.1The bridge type layout of some
cable-stayed bridge(unit:m)
大桥的主梁整体为双边主梁截面，主梁标准宽度23.2m。边主梁采用箱形截面，宽度为3.1m，高度为2.6m，腹板厚度为0.6m，在横梁位置外侧腹板加厚至0.8m。桥面板厚度为0.3m。桥面设2%横坡。主粱横断面如图2所示。
