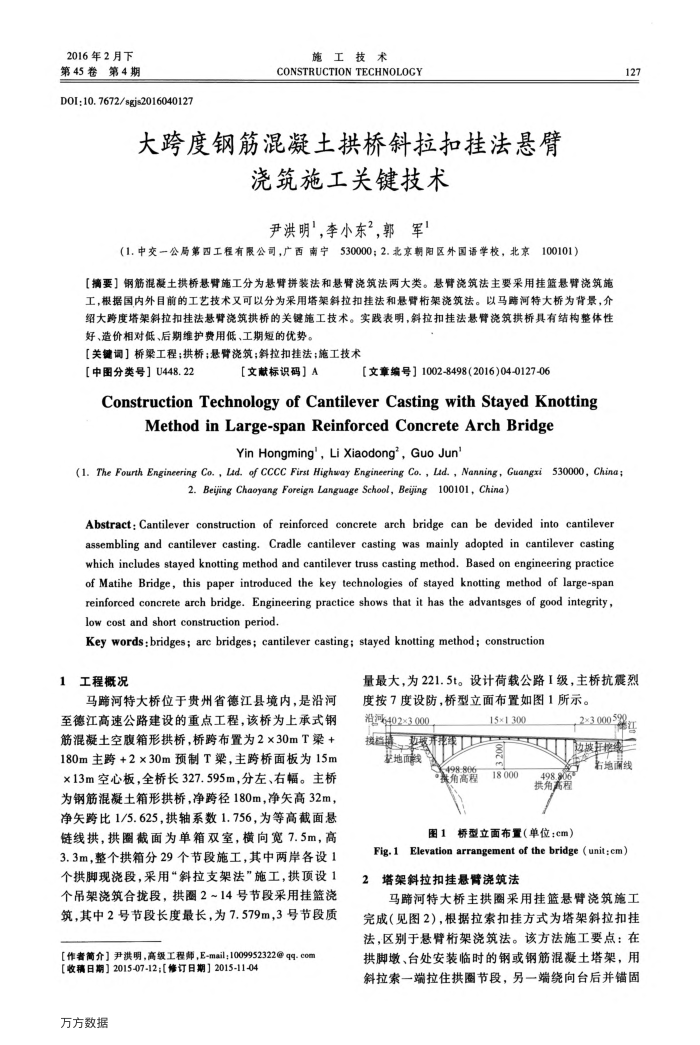

2016年2月下第45卷第4期
D0I:10.7672/sgjs2016040127
施工技术
CONSTRUCTIONTECHNOLOGY
大跨度钢筋混凝土拱桥斜拉扣挂法悬臂
浇筑施工关键技术尹洪明，李小东，郭军
（1.中交一公局第四工程有限公司，广西南宁530000；2.北京朝阳区外国语学校，北京100101）
【摘要】钢筋混凝土拱桥悬臂施工分为悬臂拼装法和悬臂浇筑法两大类。悬臂浇筑法主要采用挂篮悬臂浇筑施工，根据国内外目前的工艺技术又可以分为采用塔架斜拉扣挂法和悬臂桁架瓷筑法。以马跨河特大桥为背景，介绍大跨度塔架斜拉扣挂法悬臀尧筑拱桥的关键施工技术。实践表明，斜拉扣挂法悬臂尧筑拱桥具有结构整体性好、造价相对低、后期维护费用低、工期短的优势。
【关键调】桥梁工程；拱桥；悬臂瓷筑；斜拉扣挂法；施工技术
[中图分类号】U448.22
【文献标识码］A
【文章编号】1002-8498（2016)04-0127-06
ConstructionTechnologyofCantileverCastingwithStayedKnotting
Method inLarge-spanReinforced Concrete ArchBridge
Yin Hongming', Li Xiaodong", Guo Jun
(1. TheFourth Engineering Co., Lad. of CCCC First Highaway Engineering Co., Lad., Nanning, Guangxi 530000, China;
2. Beijing Chaoyang Foreign Language School, Beijing 100101, China)
Abstract: Cantilever construction of reinforced concrete arch bridge can be devided into cantilever assembling and cantilever casting.Cradle cantilever casting was mainly adopted in cantilever casting which includes stayed knotting method and cantilever truss casting method. Based on engineering practice of Matihe Bridge, this paper introduced the key technologies of stayed knotting method of large-span reinforced concrete arch bridge. Engineering practice shows that it has the advantsges of good integrity, low cost and short construction period.
Key words:bridges; arc bridges; cantilever casting; stayed knotting method; construction
1工程概况
马蹄河特大桥位于贵州省德江县境内，是沿河至德江高速公路建设的重点工程，该桥为上承式钢筋混凝土空腹箱形拱桥，桥跨布置为2x30mT梁+ 180m主跨+2×30m预制T梁，主跨桥面板为15m ×13m空心板，全桥长327.595m，分左、右幅。主桥为钢筋混凝土箱形拱桥，净跨径180m，净失高32m，净失跨比1/5.625.拱轴系数1.756，为等高截面最链线拱，拱圈截面为单箱双室，横向宽7.5m，高 3.3m，整个拱箱分29个节段施工，其中两岸各设1 个拱脚现浇段，采用“斜拉支架法”施工，拱顶设1 个吊架浇筑合拢段，拱圈2~14号节段采用挂篮浇筑，其中2号节段长度最长，为7.579m，3号节段质
【作者简介】尹洪明，高级工程师，E-mail;1009952322@qq.com
【收稿日期】2015-07-12；【修订日期】2015-11-04 万方数据
127
量最大，为221.5t。设计荷载公路I级，主桥抗震烈度按7度设防，桥型立面布置如图1所示。
泡河402×3.000
接格膜，玻开托球发地面线
98.808 族角高程
15×1.300 0 18 000
23.0005 边披再接线名地葡线
498.8 拱角高程
图1桥型立面布置（单位：cm）
Elevation arrangement of the bridge (unit:cm)
Fig.1 2
塔架斜拉扣挂悬臂浇筑法
马蹄河特大桥主拱圈采用挂篮悬臂浇筑施工完成（见图2），根据拉索扣挂方式为塔架斜拉扣挂法，区别于悬臂桁架浇筑法。该方法施工要点：在拱脚墩、台处安装临时的钢或钢筋混凝土塔架，用斜拉索一端拉住拱圈节段，另一端绕向台后并错固
